Chcesz samodzielnie podłączyć lub wymienić unifon w swoim domu? Jeśli posiadasz instalację domofonową czteroprzewodową, ten praktyczny przewodnik DIY jest właśnie dla Ciebie! Dzięki niemu dowiesz się, jak krok po kroku, bezpiecznie i skutecznie przeprowadzić całą instalację, od identyfikacji przewodów po rozwiązanie ewentualnych problemów.
Samodzielne podłączenie domofonu 4-żyłowego krok po kroku
- System 4-żyłowy wykorzystuje przewody do masy, głośnika, mikrofonu i sygnału wywołania.
- Kolorystyka kabli nie jest ustandaryzowana zawsze sprawdzaj schemat lub identyfikuj żyły multimetrem.
- Niezbędne narzędzia to wkrętaki, ściągacz izolacji i multimetr do diagnostyki.
- Przed rozpoczęciem prac bezwzględnie odłącz zasilanie, aby zapewnić bezpieczeństwo.
- W systemach blokowych masa, głośnik i mikrofon często są wspólne, a żyła wywołania jest indywidualna.
- Zwolnienie elektrozaczepu zazwyczaj polega na zwarciu linii mikrofonu lub głośnika z masą.
Zanim zaczniesz: Kluczowe przygotowania do podłączenia domofonu 4-żyłowego
Zanim zabierzesz się do pracy z nowym unifonem, odpowiednie przygotowanie jest kluczowe dla sukcesu i bezpieczeństwa. To właśnie na tym etapie unikniesz wielu potencjalnych problemów i upewnisz się, że masz wszystko, czego potrzebujesz.
Jakie narzędzia będą Ci niezbędne? Lista obowiązkowa
Do przeprowadzenia instalacji domofonowej potrzebujesz kilku podstawowych narzędzi, które ułatwią Ci pracę i zapewnią precyzję. Oto lista rzeczy, które warto mieć pod ręką:
- Wkrętaki: Niezbędne do odkręcania i przykręcania śrubek w zaciskach unifonu oraz do montażu samego urządzenia. Przyda się zarówno wkrętak płaski, jak i krzyżakowy.
- Ściągacz izolacji (lub ostry nożyk): Pozwala na precyzyjne ściągnięcie izolacji z końcówek przewodów, odsłaniając miedziany drut, który będzie podłączony do zacisków. Używanie dedykowanego ściągacza zapobiega uszkodzeniu żył.
- Multimetr: To narzędzie diagnostyczne jest nieocenione, gdy brakuje schematu lub chcesz upewnić się co do funkcji poszczególnych żył. Pozwala mierzyć napięcie, ciągłość obwodu i identyfikować przewody.
Bezpieczeństwo przede wszystkim – jak pracować z instalacją domofonową?
Prace przy instalacji elektrycznej, nawet tej niskonapięciowej, wymagają zachowania szczególnej ostrożności. Pamiętaj, że bezpieczeństwo jest najważniejsze.
Absolutnie kluczowe jest odłączenie zasilania przed rozpoczęciem jakichkolwiek prac przy domofonie. Upewnij się, że prąd jest wyłączony w odpowiednim obwodzie lub na głównym bezpieczniku. Dodatkowo, zawsze używaj narzędzi z izolowanymi rękojeściami i unikaj pracy w pośpiechu. Dokładność i spokój to Twoi najlepsi sprzymierzeńcy.

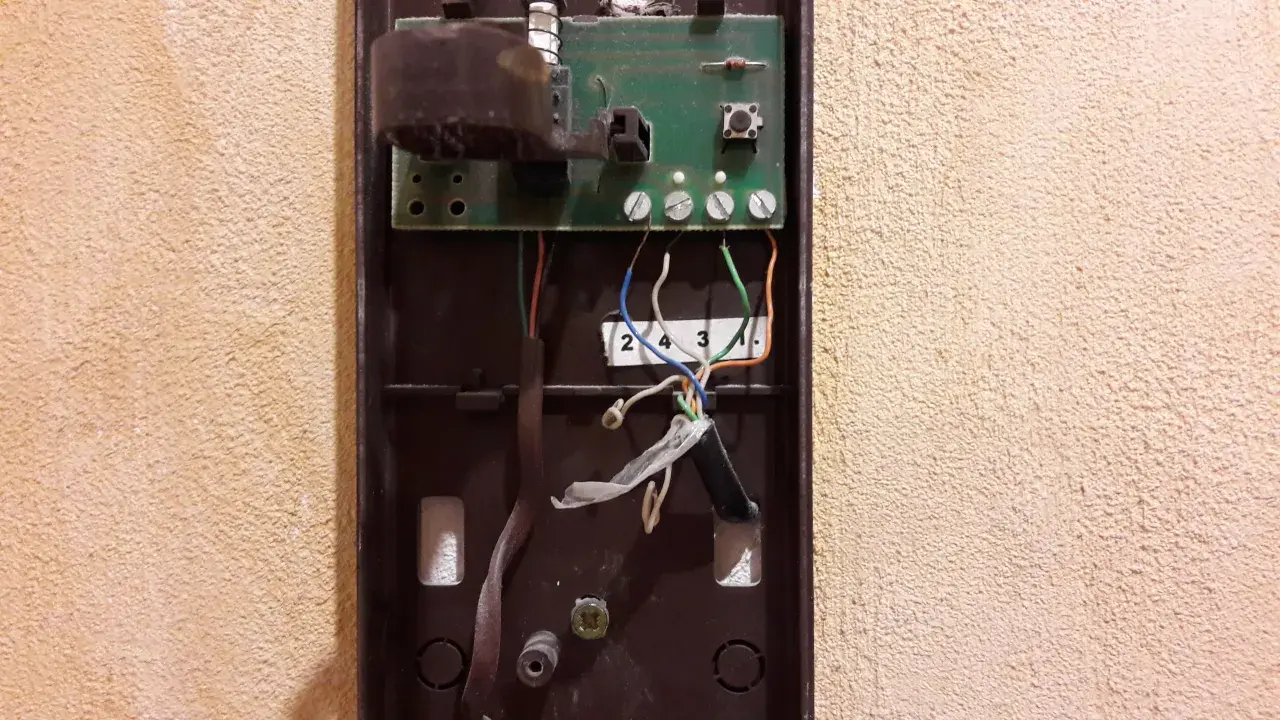

Stary domofon jako mapa: Jak odczytać podłączenie przed demontażem?
Jeśli wymieniasz stary unifon, masz ułatwione zadanie. Zanim odłączysz jakiekolwiek przewody, poświęć chwilę na dokładne udokumentowanie obecnego stanu.
Zrób zdjęcia wszystkich podłączeń widocznych na starym unifonie. Zanotuj również, który kolor przewodu był podłączony do którego zacisku. Ta prosta czynność może zaoszczędzić Ci mnóstwo czasu i nerwów, pomagając uniknąć pomyłek przy podłączaniu nowego urządzenia, zwłaszcza gdy brakuje Ci schematu.
Tajemnice czterech żył: Co oznaczają poszczególne kable i ich kolory?
System czteroprzewodowy jest powszechnie stosowany i opiera się na prostym podziale funkcji między poszczególnymi żyłami. Zrozumienie ich roli to pierwszy krok do poprawnego podłączenia.
Masa, słuchawka, mikrofon, dzwonek – poznaj funkcje każdego z czterech przewodów
Każda z czterech żył w typowym systemie domofonowym ma przypisaną konkretną funkcję, która jest niezbędna do prawidłowego działania urządzenia:
- Żyła masowa (masa): Jest to wspólny punkt odniesienia dla wszystkich sygnałów w układzie. Bez niej komunikacja nie byłaby możliwa.
- Żyła głośnikowa (słuchawka): Ta żyła odpowiada za przesyłanie dźwięku z panelu zewnętrznego (kasety) do unifonu w Twoim mieszkaniu. To dzięki niej słyszysz osobę stojącą przed drzwiami.
- Żyła mikrofonowa: Przewodzi sygnał audio w przeciwnym kierunku z Twojego unifonu do kasety zewnętrznej. Pozwala Ci rozmawiać z osobą na zewnątrz.
- Żyła wywołania (dzwonek): Jest to sygnał aktywujący dzwonek w unifonie, informujący Cię o przybyciu gościa.
Czy kolory kabli zawsze oznaczają to samo? Rozszyfrowujemy popularne schematy
Choć funkcje żył są stałe, ich oznaczenia kolorystyczne mogą stanowić małą zagadkę. Kolorystyka kabli nie jest ustandaryzowana i może się znacząco różnić w zależności od producenta systemu domofonowego oraz wieku instalacji. To dlatego tak ważne jest, aby nie polegać wyłącznie na kolorach.
Przykładowo, w niektórych starszych instalacjach można spotkać się z następującym przypisaniem kolorów: czerwony zasilanie, czarny masa, zielony głośnik, biały lub niebieski mikrofon. Jednakże, zawsze należy sprawdzić schemat dołączony do nowego unifonu lub schemat instalacji, jeśli jest dostępny. To pewny sposób na uniknięcie błędów.
Nie masz schematu? Jak zidentyfikować żyły za pomocą multimetru?
Jeśli nie masz schematu, a stary unifon został już zdemontowany, multimetr stanie się Twoim najlepszym przyjacielem. Oto jak możesz go wykorzystać do identyfikacji poszczególnych żył:
- Żyła masowa: Często można ją zidentyfikować, szukając ciągłości z metalową obudową urządzenia lub innym punktem odniesienia w instalacji. Ustaw multimetr na pomiar ciągłości (brzęczyk) i dotykaj sondami różnych przewodów, jednocześnie przykładając jedną z nich do potencjalnego punktu masy.
- Żyła wywołania: Po podłączeniu zasilania (jeśli to możliwe i bezpieczne w danym momencie), ustaw multimetr na pomiar napięcia stałego (DCV). Następnie poproś kogoś o naciśnięcie przycisku dzwonka na panelu zewnętrznym. Napięcie pojawiające się na jednym z przewodów będzie oznaczać żyłę wywołania.
- Żyły audio (głośnik, mikrofon): Identyfikacja tych żył bez schematu jest trudniejsza. Po podłączeniu masy i żyły wywołania, możesz spróbować metody prób i błędów. Podłączając pozostałe dwa przewody do odpowiednich zacisków, przetestuj funkcję rozmowy. Jeśli słyszysz rozmówcę, ale on Ciebie nie, prawdopodobnie zamieniłeś miejscami żyłę mikrofonu i głośnika.
Podłączenie domofonu 4-żyłowego krok po kroku: Instrukcja dla każdego
Teraz, gdy masz już przygotowane narzędzia i wiesz, jakie funkcje pełnią poszczególne żyły, czas na właściwy montaż. Postępuj zgodnie z poniższymi krokami, a z pewnością poradzisz sobie z tym zadaniem.
Krok 1: Demontaż starego unifonu – udokumentuj wszystko!
Zanim odkręcisz stary unifon od ściany, upewnij się, że zasilanie jest odłączone. Następnie, zgodnie z wcześniejszą radą, zrób dokładne zdjęcia wszystkich połączeń i zanotuj, który przewód był podłączony do którego zacisku. Dopiero wtedy możesz ostrożnie odkręcić urządzenie i odłączyć przewody.
Krok 2: Przygotowanie przewodów w nowym unifonie
Weź nowy unifon i przygotuj końcówki przewodów instalacyjnych. Za pomocą ściągacza izolacji lub nożyka ostrożnie zdejmij około 5-7 mm izolacji z każdego przewodu. Upewnij się, że odsłonięty drut jest czysty i nieuszkodzony. Zbyt krótko ściągnięta izolacja może spowodować słaby kontakt, a zbyt długo ryzyko zwarcia.

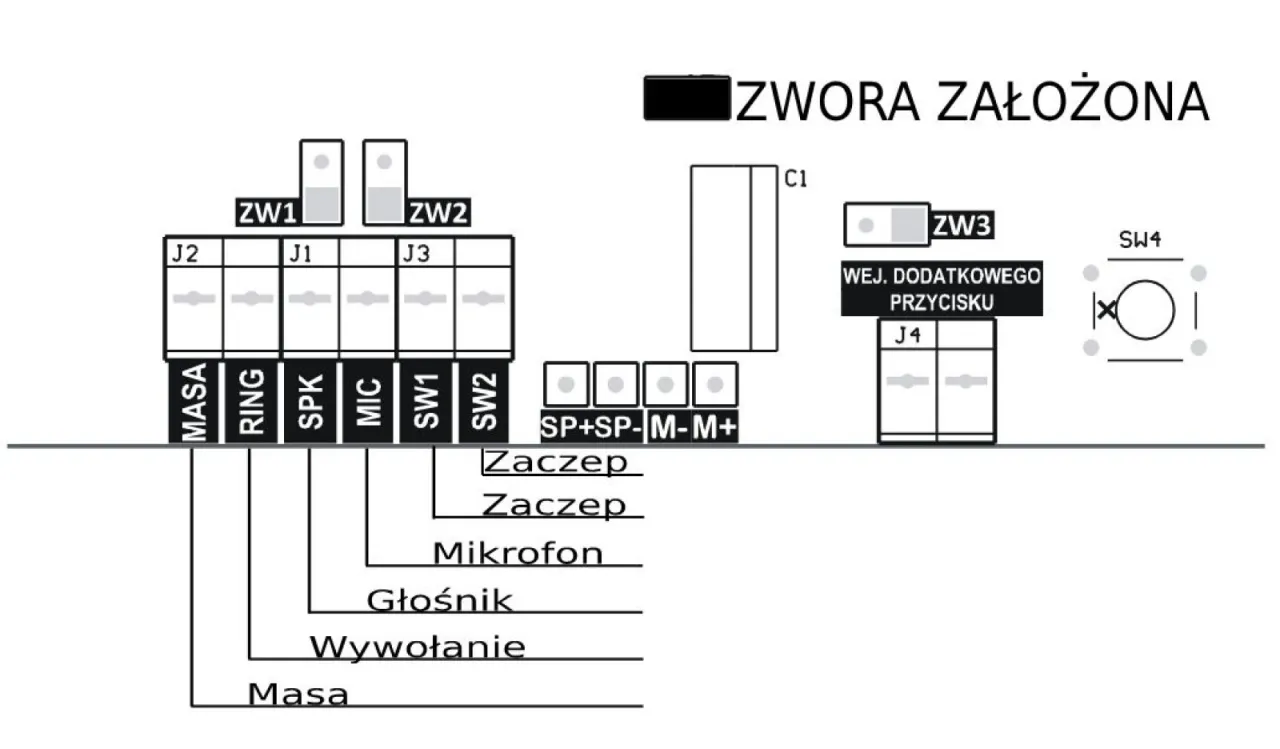

Krok 3: Podłączanie żył zgodnie z funkcjami – jak uniknąć pomyłki?
To najważniejszy etap. Korzystając ze schematu, zdjęć starego podłączenia lub wyników identyfikacji za pomocą multimetru, podłączaj poszczególne żyły do odpowiednich zacisków w nowym unifonie. Zazwyczaj zaciski są opisane symbolami lub numerami. Dokręcaj śrubki mocno, aby zapewnić dobry kontakt, ale rób to z wyczuciem, aby nie uszkodzić zacisków ani przewodów.
Krok 4: Konfiguracja zworek – od czego zależą i jak je ustawić?
Wiele nowoczesnych unifonów posiada zworki (ang. jumpers) małe plastikowe przełączniki, które służą do konfiguracji różnych funkcji. Mogą one służyć do regulacji głośności dzwonka, wyboru typu sygnału wywołania, a nawet do konfiguracji systemu w przypadku bardziej zaawansowanych instalacji. Kluczowe jest zapoznanie się z instrukcją obsługi nowego unifonu, aby dowiedzieć się, jakie funkcje oferują zworki i jak je prawidłowo ustawić dla Twojej konkretnej instalacji.
Krok 5: Pierwsze uruchomienie i test kluczowych funkcji (dzwonek, rozmowa, otwieranie)
Gdy wszystkie przewody są podłączone i zworki ustawione, możesz ponownie podłączyć zasilanie. Teraz czas na testy:
- Dzwonek: Poproś kogoś o naciśnięcie przycisku wywołania na panelu zewnętrznym. Powinieneś usłyszeć sygnał dzwonka w unifonie.
- Rozmowa: Po odebraniu połączenia, sprawdź, czy słyszysz rozmówcę i czy on słyszy Ciebie.
- Otwieranie drzwi/furtki: Naciśnij przycisk otwierania. Jeśli masz podłączony elektrozaczep, powinien on zadziałać, odblokowując drzwi.
Jeśli wszystkie funkcje działają poprawnie, gratulacje! Udało Ci się samodzielnie podłączyć domofon.
Specyfika montażu w bloku a w domu jednorodzinnym – co musisz wiedzieć?
Choć podstawowa zasada działania domofonu 4-żyłowego jest podobna, istnieją pewne różnice w sposobie jego instalacji w zależności od typu budynku. Zrozumienie tych niuansów pomoże Ci lepiej dopasować instalację do Twoich potrzeb.
Domofon w bloku: Jak działa wspólna instalacja i indywidualna żyła wywołania?
W budynkach wielorodzinnych systemy domofonowe często działają w oparciu o wspólną infrastrukturę. Oznacza to, że trzy żyły masa, głośnik i mikrofon są zazwyczaj wspólne dla wszystkich mieszkań w danej klatce lub budynku. Każdy unifon w mieszkaniu jest połączony z tą wspólną linią.
Czwarta żyła, czyli żyła wywołania, jest natomiast prowadzona indywidualnie do każdego lokalu. To ona odpowiada za to, że dzwoni tylko Twój unifon, gdy ktoś naciska przycisk przy Twoich drzwiach. Mechanizm otwierania drzwi w systemach blokowych najczęściej polega na zwarciu linii mikrofonu lub głośnika z masą po naciśnięciu odpowiedniego przycisku na unifonie.
Instalacja w domu jednorodzinnym: Połączenie unifonu z kasetą zewnętrzną
W przypadku domu jednorodzinnego instalacja jest zazwyczaj prostsza i bardziej bezpośrednia. Unifon w domu jest najczęściej połączony bezpośrednio z kasetą zewnętrzną (panelem przy drzwiach wejściowych). Wszystkie cztery żyły są dedykowane tylko dla tego jednego połączenia. Nie ma tu współdzielenia linii z innymi lokatorami, co czyni instalację bardziej przewidywalną i łatwiejszą do samodzielnego wykonania.
Najczęstsze problemy po podłączeniu i ich proste rozwiązania
Nawet przy starannym montażu mogą pojawić się drobne problemy. Na szczęście, większość z nich można łatwo zdiagnozować i naprawić samodzielnie.
Dlaczego domofon nie dzwoni? Diagnoza żyły wywołania
Jeśli po podłączeniu domofon nie reaguje na wywołanie z zewnątrz, najczęstszą przyczyną jest problem z żyłą wywołania. Sprawdź, czy przewód jest poprawnie podłączony do odpowiedniego zacisku. Upewnij się, że zworki w unifonie są ustawione prawidłowo (sprawdź instrukcję). Czasem problemem może być sam przycisk dzwonka na panelu zewnętrznym warto go sprawdzić, jeśli masz taką możliwość.
Słyszę rozmówcę, ale on mnie nie – jak naprawić problem z mikrofonem?
Ten problem zazwyczaj wskazuje na nieprawidłowe podłączenie lub uszkodzenie żyły mikrofonowej. Ponownie sprawdź połączenie tego przewodu. Upewnij się, że mikrofon w unifonie nie jest zasłonięty lub uszkodzony. Jeśli masz pewność co do połączeń, możliwe jest uszkodzenie samego przewodu na całej długości.
Przycisk otwierania nie działa – co sprawdzić w pierwszej kolejności?
Jeśli elektrozaczep nie reaguje na przycisk otwierania, problem może leżeć w kilku miejscach. Po pierwsze, sprawdź podłączenie żyły odpowiedzialnej za sterowanie elektrozaczepem (często jest to wspomniane zwarcie linii mikrofonu lub głośnika z masą). Następnie, upewnij się, że sam elektrozaczep jest sprawny i prawidłowo podłączony. Warto też sprawdzić zasilanie elektrozaczepu, jeśli jest ono odseparowane od zasilania domofonu.
Przeczytaj również: Domowy system alarmowy - czy naprawdę chroni i ile kosztuje?
Słyszę ciągłe buczenie lub piski – gdzie szukać przyczyny zakłóceń?
Dźwięki zakłóceń mogą być frustrujące. Najczęściej są one spowodowane luźnymi połączeniami w zaciskach lub uszkodzeniami izolacji przewodów, które mogą powodować zwarcia. Upewnij się, że wszystkie połączenia są solidne i że przewody nie są przetarte. Prawidłowe podłączenie masy jest kluczowe dla eliminacji zakłóceń. Czasem źródłem problemu mogą być również inne urządzenia elektroniczne znajdujące się w pobliżu, generujące silne pola elektromagnetyczne.
