Wybór odpowiednich przewodów do automatycznej bramy i systemu domofonowego to nie tylko kwestia techniczna, ale przede wszystkim klucz do zapewnienia wieloletniej, bezproblemowej pracy tych ważnych elementów Twojej posesji. Zastosowanie niewłaściwego okablowania na wczesnym etapie może prowadzić do frustrujących awarii i kosztownych napraw, których można łatwo uniknąć, poświęcając chwilę na właściwe zaplanowanie i dobór materiałów.
Kluczowy wybór przewodów do bramy i domofonu zapewni lata bezproblemowej pracy
- Dobór przewodów zasilających 230V i 24V do bramy zależy od mocy i odległości, np. YKY 3x1.5 mm² lub 3x2.5 mm².
- Fotokomórki i lampa sygnalizacyjna wymagają specyficznych kabli, np. 2- lub 4-żyłowych, często UTP.
- Domofony analogowe potrzebują 4-8 żył (YTDY), wideodomofony IP działają na skrętce komputerowej (UTP kat. 5e).
- Przewody układane w ziemi muszą być żelowane (YKY) i zawsze w peszlu ochronnym.
- Niewłaściwy przekrój lub brak ekranowania prowadzi do spadków napięcia, zakłóceń i awarii.
- Zawsze planuj instalację z zapasem żył i rur osłonowych pod przyszłą rozbudowę.
Fundament bezawaryjnej pracy: Dlaczego właściwy dobór przewodów do bramy i domofonu jest kluczowy
Odpowiedni dobór przewodów to absolutny fundament, na którym opiera się stabilne i długotrwałe działanie zarówno automatyki bramowej, jak i systemów domofonowych. To nie jest miejsce na kompromisy czy oszczędności na najmniejszym elemencie. Traktowanie okablowania jako inwestycji, a nie kosztu, pozwoli Ci uniknąć wielu problemów w przyszłości, które mogą być nie tylko irytujące, ale także bardzo kosztowne w naprawie.
Zastanów się nad tym jak nad fundamentem domu jeśli jest wadliwy, cały budynek będzie narażony na problemy. Podobnie jest z instalacją elektryczną; właściwie dobrane kable zapewniają bezpieczny i stabilny przepływ prądu oraz sygnałów, co przekłada się na niezawodność wszystkich podłączonych urządzeń.
Konsekwencje błędów na starcie: Jak zły kabel prowadzi do kosztownych napraw?
Najczęstsze problemy wynikające z zastosowania niewłaściwych przewodów to przede wszystkim spadki napięcia, które mogą objawiać się niestabilnym działaniem napędu bramy jego powolnym otwieraniem, zatrzymywaniem się w połowie drogi lub brakiem reakcji. W przypadku domofonów i wideodomofonów możemy doświadczyć zakłóceń w transmisji sygnału: „śnieżenia” obrazu w kamerze, szumów w słuchawce lub całkowitego zaniku komunikacji. W skrajnych przypadkach, niewłaściwy przekrój kabla może prowadzić do jego przegrzewania, a nawet uszkodzenia podłączonych urządzeń, co generuje konieczność kosztownych napraw lub wymiany całego sprzętu. Pamiętaj, że pozorna oszczędność na kablu często mści się wielokrotnie wyższymi wydatkami w przyszłości.
Planowanie to podstawa: Kiedy i jak rozplanować przebieg instalacji kablowej?

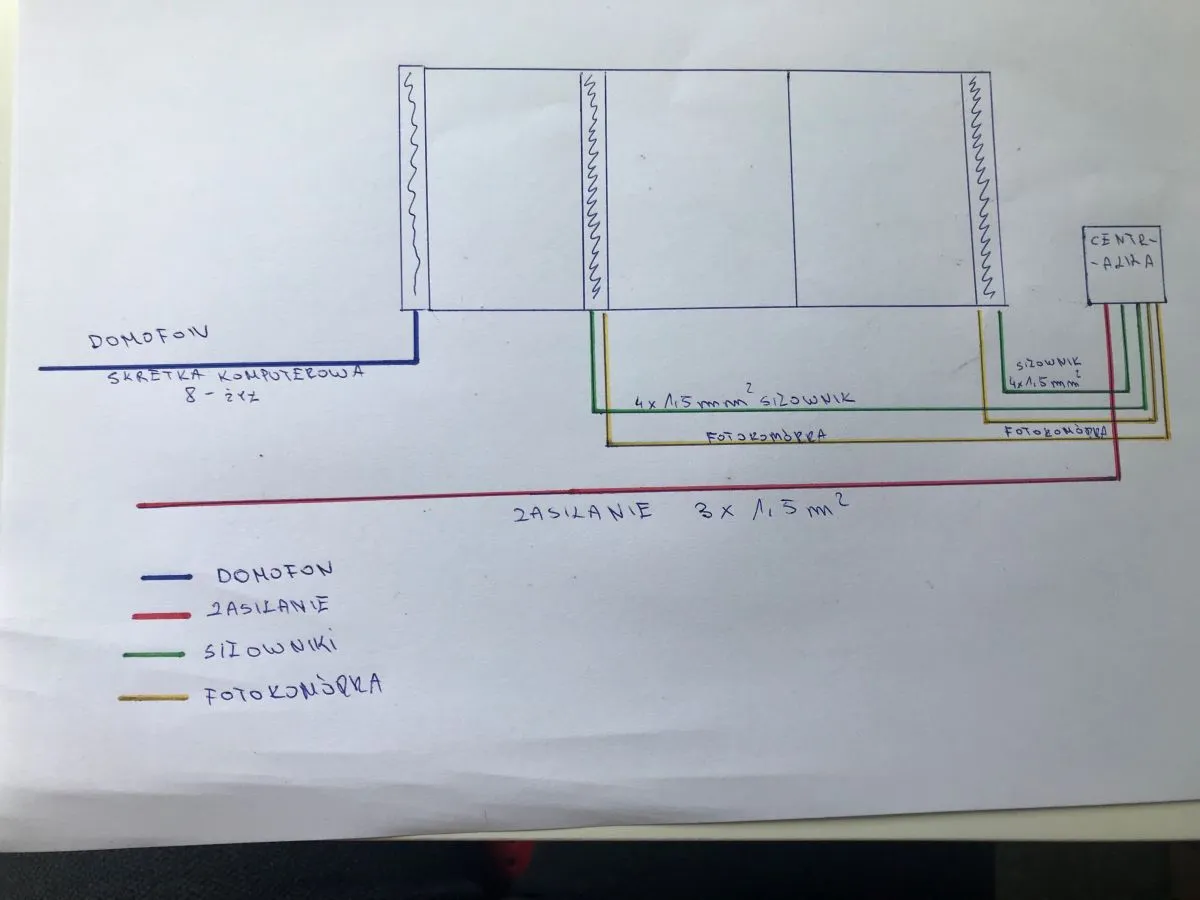

Planowanie okablowania powinno rozpocząć się na samym początku procesu budowy lub generalnego remontu, jeszcze zanim wylejesz fundamenty czy położysz tynki. Kluczowe jest precyzyjne określenie lokalizacji wszystkich elementów systemu: centrali sterującej, napędu bramy, fotokomórek, lampy sygnalizacyjnej, a także panelu zewnętrznego domofonu/wideodomofonu oraz unifonów lub monitorów wewnątrz domu. Wyznaczenie optymalnych tras kablowych, z uwzględnieniem unikania kolizji z innymi instalacjami (wodociągową, gazową, kanalizacyjną) i zaplanowanie ich w sposób umożliwiający przyszłą rozbudowę, to gwarancja sukcesu.
Okablowanie dla automatyki bramowej – przewodnik krok po kroku
Automatyka bramowa to złożony system, który składa się z wielu elementów, a każdy z nich ma swoje specyficzne wymagania dotyczące zasilania i transmisji sygnałów. Dlatego tak ważne jest, aby podejść do tematu okablowania bramy w sposób metodyczny, rozpatrując poszczególne podsystemy.
Zasilanie serca systemu: Jaki przewód do centrali i napędu 230V, a jaki do 24V?

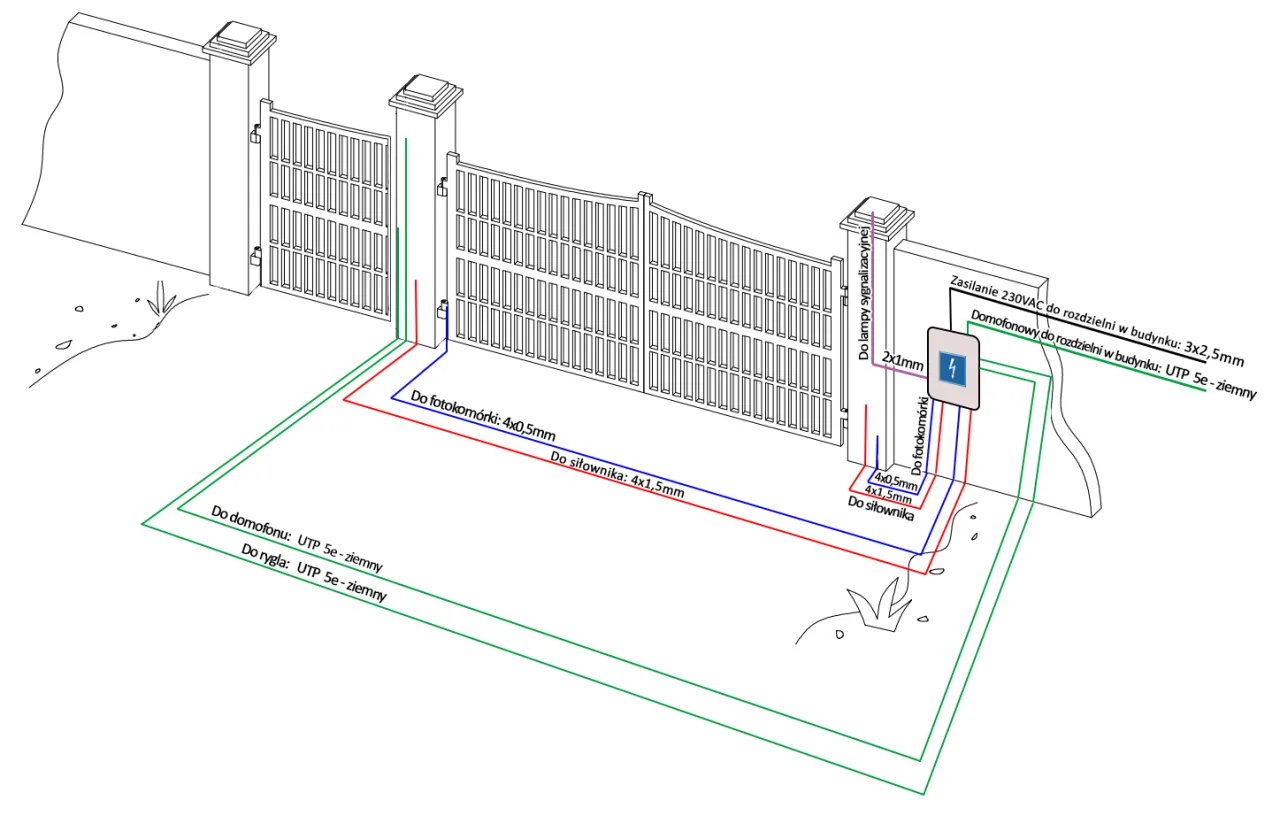

Podstawowym elementem zasilającym jest przewód doprowadzający prąd do centrali sterującej napędem. Standardowo dla napięcia 230V stosuje się ziemny przewód YKY o przekroju 3x1,5 mm². Jest to rozwiązanie wystarczające dla większości typowych instalacji. Jednakże, gdy odległość od skrzynki elektrycznej do bramy przekracza 30-50 metrów, lub gdy napęd jest szczególnie energochłonny, zaleca się zastosowanie przewodu o większym przekroju, czyli 3x2,5 mm². Pozwoli to uniknąć spadków napięcia, które mogą negatywnie wpływać na pracę silnika. W przypadku siłowników bram skrzydłowych, które często pracują na napięciu 230V, stosuje się przewód 3x1,5 mm² lub 4x1,5 mm², jeśli potrzebne jest dodatkowe zasilanie dla blokady elektromagnetycznej. Dla siłowników niskonapięciowych, pracujących na 24V, zazwyczaj wystarcza przewód 2x1,5 mm².
Przekrój ma znaczenie: Jak odległość od domu wpływa na grubość kabla zasilającego?
Zjawisko spadku napięcia jest kluczowe przy wyborze przekroju kabla zasilającego, szczególnie na długich dystansach. Im dłuższy jest odcinek, na którym prowadzimy przewód, tym większy jest jego opór elektryczny. Jeśli przekrój kabla jest zbyt mały w stosunku do odległości i poboru mocy przez urządzenie, napięcie docierające do napędu bramy będzie niższe niż nominalne. Może to skutkować nieprawidłowym działaniem silnika, jego przegrzewaniem, a w konsekwencji przedwczesnym zużyciem lub awarią. Dlatego dla odległości powyżej 30-50 metrów, zdecydowanie rekomenduje się przejście z przekroju 1,5 mm² na 2,5 mm² dla przewodów 230V.
Oczy i uszy Twojej bramy: Jakie kable do fotokomórek i lampy sygnalizacyjnej?
Fotokomórki, które są kluczowym elementem bezpieczeństwa, wymagają odpowiedniego okablowania. Zazwyczaj potrzebujemy przewodu 2-żyłowego do podłączenia nadajnika (TX) i przewodu 4-żyłowego do odbiornika (RX), gdzie dodatkowe żyły służą do transmisji sygnału i zasilania. Przekrój żył rzędu 0,5 mm² jest często wystarczający. Warto rozważyć użycie skrętki komputerowej (UTP), która może być stosowana do tego celu. Lampa sygnalizacyjna, informująca o ruchu bramy, zazwyczaj wymaga przewodu 2x1 mm². Jeśli jednak lampa posiada wbudowaną antenę do zdalnego sterowania pilotem, konieczne będzie poprowadzenie dodatkowego przewodu koncentrycznego. Według danych Bram-Stal, prawidłowe okablowanie fotokomórek jest kluczowe dla bezpieczeństwa użytkowania bramy automatycznej.Brama skrzydłowa vs przesuwna: Różnice w okablowaniu, o których musisz wiedzieć
Typ bramy automatycznej ma istotny wpływ na schemat okablowania. Brama przesuwna zazwyczaj wymaga doprowadzenia zasilania i sygnałów sterujących do jednego silnika oraz ewentualnie do czujników krańcowych. Jest to zazwyczaj prostsza instalacja. Natomiast brama skrzydłowa, posiadająca dwa skrzydła, wymaga okablowania do dwóch niezależnych siłowników. Często dochodzi do tego potrzeba poprowadzenia osobnego przewodu do blokady elektromagnetycznej, która zabezpiecza bramę przed otwarciem siłą. Kluczowe jest tutaj poprawne doprowadzenie kabli do każdego z siłowników, co może wymagać bardziej skomplikowanego układu przewodów.
Przewody do domofonu i wideodomofonu – co musisz wiedzieć przed zakupem
Systemy domofonowe i wideodomofonowe, podobnie jak automatyka bramowa, mają swoje specyficzne wymagania dotyczące okablowania. Różnorodność dostępnych na rynku systemów, od prostych analogowych po zaawansowane cyfrowe i IP, sprawia, że wybór odpowiedniego kabla jest kluczowy dla zapewnienia czystej komunikacji i stabilnego obrazu.
Analogowy klasyk czy nowoczesny system IP? Jak typ domofonu determinuje wybór kabli

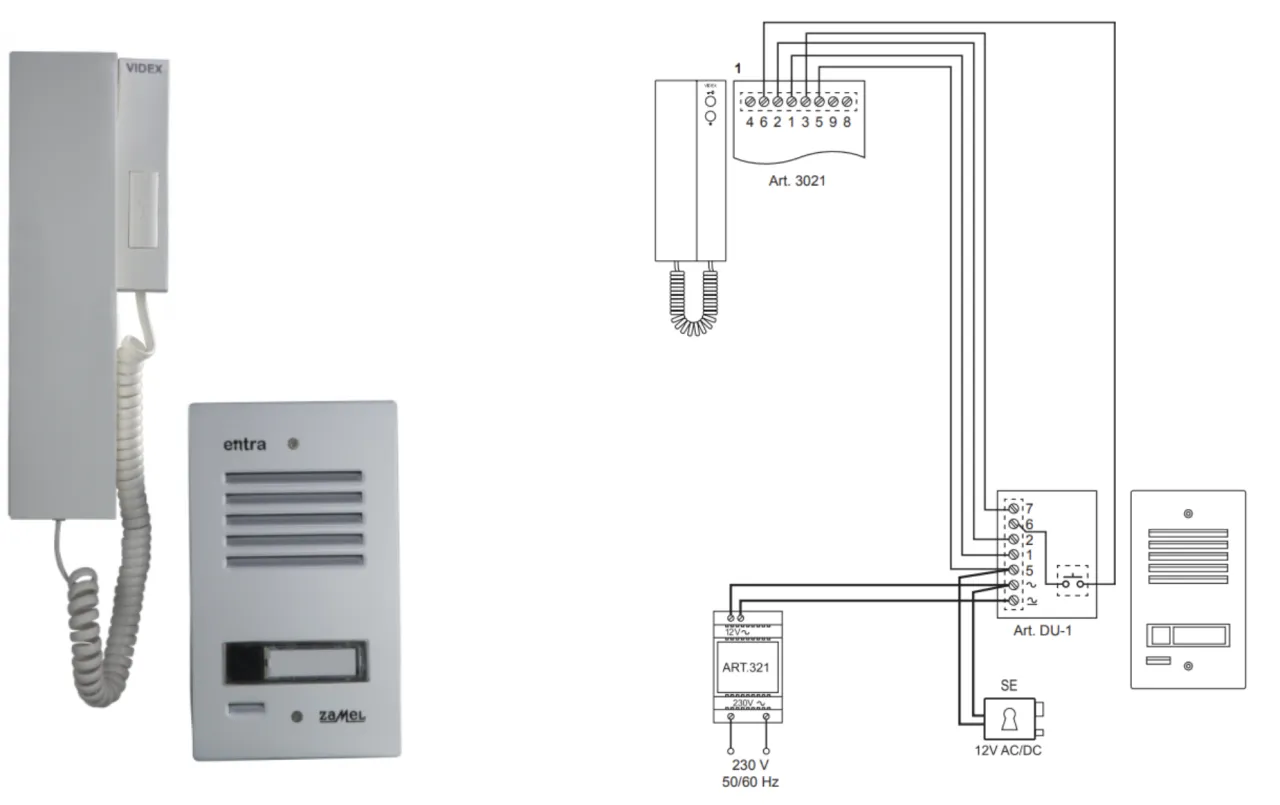

W przypadku tradycyjnych, analogowych domofonów, potrzebujemy zazwyczaj od 4 do nawet 8 żył w przewodzie. Każda funkcja mikrofon, głośnik, otwarcie rygla, wywołanie może wymagać osobnej żyły. Popularnym wyborem jest przewód YTDY o odpowiedniej liczbie żył, np. 6x0,5 mm². Nowoczesne systemy, zwłaszcza te dwuprzewodowe lub oparte na technologii IP, znacząco upraszczają sprawę. W ich przypadku często wystarcza standardowa skrętka komputerowa (UTP kategorii 5e lub wyższej), która potrafi obsłużyć jednocześnie zasilanie, transmisję audio, a nawet wideo, co jest dużym ułatwieniem instalacyjnym.
Ile żył naprawdę potrzebujesz? Praktyczne wyliczenie dla rozmowy, furtki i sterowania bramą
Aby precyzyjnie określić potrzebną liczbę żył dla domofonu analogowego, należy zsumować wszystkie funkcje, które chcemy zrealizować. Podstawowy zestaw to zazwyczaj 4 żyły: dwie do komunikacji audio (mikrofon i głośnik), jedna do otwierania rygla furtki i jedna do wywołania (dzwonka). Jeśli chcemy dodatkowo sterować z poziomu unifonu bramą wjazdową, potrzebujemy kolejnej żyły. Systemy IP na skrętce komputerowej eliminują ten problem, ponieważ jeden kabel potrafi obsłużyć wiele funkcji jednocześnie, co znacznie upraszcza planowanie. Według danych Bram-Stal, wybór odpowiedniej liczby żył w przewodzie domofonowym jest kluczowy dla pełnej funkcjonalności systemu.Krystaliczny obraz bez zakłóceń: Dlaczego do wideodomofonu skrętka to często najlepszy wybór?
Wideodomofony, ze względu na konieczność przesyłu sygnału wizyjnego, mają wyższe wymagania niż zwykłe domofony. Systemy analogowe często potrzebują aż 8 żył, aby zapewnić stabilną transmisję obrazu i dźwięku. Jednakże, dla nowoczesnych systemów cyfrowych i IP, skrętka komputerowa (UTP) jest często optymalnym rozwiązaniem. Jej konstrukcja, z zaplecionymi parami przewodów, minimalizuje zakłócenia elektromagnetyczne, co przekłada się na czysty i stabilny obraz z kamery oraz klarowny dźwięk. Jest to rozwiązanie nie tylko efektywne, ale także ekonomiczne, ponieważ jeden kabel może obsłużyć wszystkie potrzebne funkcje.
Układanie przewodów w ziemi: Jak zrobić to raz a dobrze
Prowadzenie instalacji elektrycznej w ziemi wymaga szczególnej staranności i zastosowania odpowiednich materiałów. Jest to inwestycja w trwałość i bezpieczeństwo, która zapobiegnie problemom związanym z wilgocią, uszkodzeniami mechanicznymi i korozją.
Przewód ziemny żelowany: Twój najlepszy sojusznik w walce z wilgocią
Przewody układane bezpośrednio w gruncie muszą być specjalnie do tego przystosowane. Najczęściej są to kable typu YKY, charakteryzujące się grubą, czarną, wzmocnioną izolacją zewnętrzną, która zapewnia odporność na uszkodzenia mechaniczne i warunki atmosferyczne. Kluczowym elementem jest również wypełnienie kabla specjalnym żelem, który chroni żyły przed wnikaniem wilgoci i zapobiega korozji. Użycie zwykłego, wewnętrznego przewodu w ziemi niemal gwarantuje szybką degradację izolacji i awarię instalacji.
Rura osłonowa (peszel) – tanie zabezpieczenie, które ułatwi przyszłe modernizacje
Absolutnie kluczowe jest, aby każdy przewód układany w ziemi był dodatkowo zabezpieczony w rurze osłonowej, czyli peszlu. Peszel stanowi mechaniczną barierę ochronną, chroniąc kabel przed uszkodzeniami podczas prac ogrodowych, przekopywania czy nawet ruchów gruntu. Co równie ważne, peszel ułatwia przyszłe prace serwisowe lub modernizacyjne. W razie potrzeby wymiany kabla lub dołożenia nowego, można to zrobić przez peszel, bez konieczności ponownego kopania i niszczenia ogrodu.
Na jakiej głębokości układać kable, by uniknąć przypadkowego uszkodzenia?
Zalecana głębokość układania kabli w ziemi zależy od ich przeznaczenia. Instalacje niskiego napięcia, takie jak przewody do fotokomórek czy domofonów, zazwyczaj układa się na głębokości około 30-40 cm. Przewody zasilające, np. do napędu bramy 230V, powinny być położone głębiej, minimum 50-60 cm, a nawet do 80 cm, aby zminimalizować ryzyko ich przypadkowego uszkodzenia podczas późniejszych prac ziemnych. Zawsze warto sprawdzić lokalne przepisy i zalecenia, aby zapewnić maksymalne bezpieczeństwo.
Najczęstsze błędy przy wyborze okablowania – naucz się na cudzych pomyłkach
Wiele problemów z instalacją automatyki bramowej i domofonów wynika z prostych błędów popełnianych na etapie doboru i montażu okablowania. Poznanie tych pułapek pozwoli Ci ich uniknąć.
„Dam cieńszy, będzie taniej” – dlaczego oszczędność na przekroju żył to pułapka?
Jednym z najczęstszych i najbardziej kosztownych błędów jest wybór przewodów o zbyt małym przekroju żył, podyktowany chęcią obniżenia kosztów. Jak już wspominałem, prowadzi to do nadmiernych spadków napięcia, co skutkuje niestabilną pracą urządzeń, ich przegrzewaniem, zwiększonym zużyciem energii, a w dłuższej perspektywie do uszkodzenia elektroniki. Początkowa oszczędność jest więc iluzoryczna, a przyszłe koszty napraw mogą wielokrotnie przewyższyć cenę zakupu odpowiedniego kabla.
Obraz „śnieży”, a w słuchawce buczy? Winny może być brak ekranowania
Zakłócenia w transmisji sygnałów audio i wideo to częsty problem, szczególnie w przypadku długich tras kablowych lub instalacji w pobliżu źródeł silnych pól elektromagnetycznych (np. linie energetyczne, silniki). Brak odpowiedniego ekranowania w kablach sygnałowych może prowadzić do przenikania zakłóceń, objawiających się jako szumy, trzaski w słuchawce domofonu lub „śnieżenie” i zanikanie obrazu w wideodomofonie. W takich sytuacjach stosowanie kabli ekranowanych jest absolutnie konieczne.
Użycie przewodów wewnętrznych na zewnątrz – jak szybko zniszczy je pogoda?
Kable przeznaczone do instalacji wewnętrznych, np. w budynkach, nie są odporne na działanie czynników zewnętrznych. Wilgoć, promieniowanie UV, skrajne temperatury, a także uszkodzenia mechaniczne szybko doprowadzą do degradacji ich izolacji. Użycie takiego przewodu do zasilania napędu bramy czy podłączenia fotokomórek na zewnątrz budynku lub pod ziemią to prosta droga do zwarcia, awarii i konieczności wymiany całej instalacji.
Myśl przyszłościowo: Jak przygotować instalację na lata?
Planowanie instalacji z myślą o przyszłości to strategia, która pozwoli Ci uniknąć kosztownych przeróbek i zapewni elastyczność w rozbudowie systemu.
Zapasowe żyły – dlaczego warto położyć ich więcej, niż potrzebujesz dzisiaj?
Układanie przewodów z zapasem kilku dodatkowych, niewykorzystanych żył, to jedna z najprostszych i najskuteczniejszych metod na przyszłościowe przygotowanie instalacji. W momencie, gdy zdecydujesz się na dodanie nowych funkcji na przykład dodatkowego przycisku do otwierania bramy, czujnika, modułu sterującego oświetleniem te zapasowe żyły mogą okazać się nieocenione. Pozwolą na szybkie i łatwe podłączenie nowego urządzenia bez konieczności wymiany całego kabla, co często wiąże się z ponownym kopaniem i demontażem.
Przeczytaj również: Alarm w domu - Na czym polega i jak działa?
Jeden peszel, wiele możliwości: Jak przygotować się na dodatkowe kamery czy czujniki?
Podobnie jak z zapasowymi żyłami, warto pomyśleć o przyszłości, instalując peszle. Zastosowanie peszli o nieco większej średnicy niż jest to absolutnie konieczne, lub nawet ułożenie kilku pustych peszli obok tych z istniejącymi kablami, otwiera drzwi do łatwej rozbudowy. W przyszłości przez taki peszel można łatwo przeciągnąć kable do dodatkowych kamer monitoringu, czujników ruchu, systemów alarmowych, czy elementów inteligentnego domu. Jest to znacznie prostsze i tańsze niż ponowne kucie ścian czy kopanie w ogrodzie.
