Podłączenie unifonu Wekta TK7 może wydawać się skomplikowane, zwłaszcza jeśli nie masz doświadczenia w pracach instalacyjnych. Ten praktyczny przewodnik krok po kroku został stworzony, abyś mógł samodzielnie poradzić sobie z tym zadaniem. Dostarczymy Ci precyzyjnych wskazówek, które pomogą Ci zidentyfikować przewody, poprawnie podłączyć je do zacisków, skonfigurować zworki i rozwiązać najczęstsze problemy. Dzięki temu oszczędzisz czas i unikniesz niepotrzebnej frustracji.
Kluczowe aspekty podłączenia unifonu Wekta TK7
- Wekta TK7 działa tylko w cyfrowych, dwuprzewodowych systemach domofonowych
- Konieczne jest precyzyjne podłączenie przewodów L+ i L- z zachowaniem polaryzacji
- Numer mieszkania programuje się za pomocą zworek, sumując ich wartości
- Możliwa jest regulacja głośności dzwonka i rozmowy za pomocą potencjometrów
- Do montażu potrzebne są podstawowe narzędzia, opcjonalnie multimetr do identyfikacji przewodów
- Najczęstsze problemy to błędna kompatybilność, odwrotna polaryzacja lub złe programowanie numeru
Czy Wekta TK7 na pewno pasuje do Twojej instalacji? Klucz do sukcesu
System cyfrowy vs analogowy – jak w 30 sekund rozpoznać, co masz w ścianie?
Unifon Wekta TK7 został zaprojektowany z myślą o nowoczesnych, cyfrowych systemach domofonowych, które wykorzystują tylko dwa przewody do komunikacji. To kluczowa informacja, ponieważ ten model nie będzie działał w starszych, analogowych instalacjach wielożyłowych (np. 4, 5 lub 6-przewodowych). Co więcej, nawet niektóre systemy cyfrowe, jak na przykład popularny Matibus SE, mogą być niekompatybilne. Jak więc szybko sprawdzić, z jakim systemem masz do czynienia? Najprostszym sposobem jest wizualna inspekcja. Spójrz na przewody wychodzące ze ściany lub z Twojego starego unifonu. Jeśli widzisz więcej niż dwa przewody, najprawdopodobniej masz do czynienia z systemem analogowym. Warto również zajrzeć do dokumentacji technicznej budynku lub porównać wygląd starego aparatu z tym, który planujesz zainstalować. Czasem wystarczy rzut oka na oznaczenia na płytce starego unifonu, aby zorientować się w jego typie.
Niezbędnik instalatora: jakie narzędzia przygotować, by nie przerywać pracy?
Aby montaż unifonu Wekta TK7 przebiegł sprawnie i bezproblemowo, warto wcześniej przygotować kilka podstawowych narzędzi. Będziesz potrzebować przede wszystkim śrubokręta zazwyczaj krzyżakowego, ale czasem przyda się również płaski, w zależności od rodzaju śrub użytych w obudowie i na zaciskach. Niezbędne będzie także narzędzie do ściągania izolacji z przewodów, czyli tzw. ściągacz izolacji. Pozwoli to na przygotowanie końcówek przewodów do pewnego połączenia ze zaciskami unifonu. Dodatkowo, choć nie jest to absolutnie konieczne, gorąco polecam zaopatrzenie się w multimetr (miernik napięcia). Jest to niezwykle przydatne narzędzie, które pozwoli Ci precyzyjnie zidentyfikować, który z przewodów w instalacji jest dodatni (+), a który ujemny (-), a także sprawdzić obecność napięcia. Jest to szczególnie ważne w starszych instalacjach, gdzie przewody mogą nie mieć żadnych oznaczeń, a prawidłowe określenie polaryzacji jest kluczowe dla poprawnego działania unifonu.
Podłączenie unifonu Wekta TK7 krok po kroku: od identyfikacji żył do pierwszego dzwonka
Tajemnica dwóch żył: jak znaleźć właściwe przewody i poprawnie określić ich polaryzację (+ i -)?
Jak już wspomnieliśmy, unifon Wekta TK7 wymaga podłączenia zaledwie dwóch przewodów, które zazwyczaj są oznaczone jako L+ (przewód dodatni) i L- (przewód ujemny). Największym wyzwaniem dla wielu osób jest prawidłowe zidentyfikowanie, który z dostępnych w instalacji przewodów jest tym dodatnim, a który ujemnym. Jeśli Twoja instalacja posiada oznaczenia, sprawa jest prosta. Jednak w wielu starszych budynkach przewody mogą być po prostu nieoznakowane. W takiej sytuacji z pomocą przychodzi wspomniany wcześniej multimetr. Ustaw go na pomiar napięcia stałego (DCV lub V=) i podłącz sondy do potencjalnych przewodów. Jeśli na wyświetlaczu pojawi się wartość napięcia ze znakiem minus przed cyframi, oznacza to, że sonda podłączona do bieguna ujemnego multimetru jest przy przewodzie dodatnim instalacji, a druga sonda przy ujemnym. Jeśli wartość jest dodatnia, jest odwrotnie. Kluczowe jest, aby podczas podłączania unifonu zachować tę polaryzację. Dobra wiadomość jest taka, że nawet jeśli pomylisz bieguny, unifon Wekta TK7 zazwyczaj nie ulegnie uszkodzeniu. Po prostu nie będzie działał poprawnie, a jedynym rozwiązaniem będzie zamiana przewodów miejscami.
Schemat podłączenia bez tajemnic: gdzie dokładnie wpiąć przewody L+ i L-?

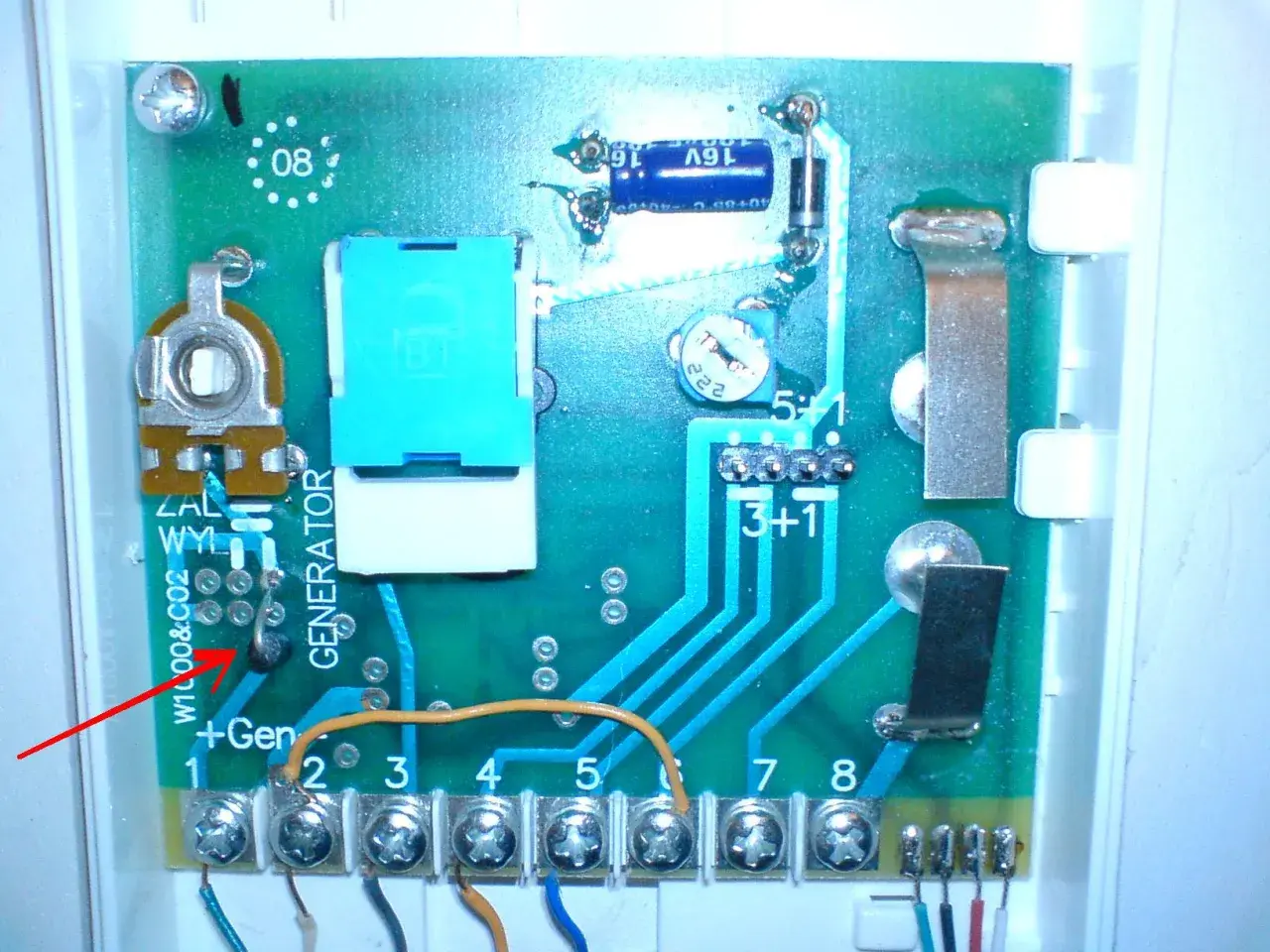

Po prawidłowym zidentyfikowaniu przewodów instalacji i określeniu ich polaryzacji, przechodzimy do fizycznego podłączenia. Na płytce drukowanej unifonu Wekta TK7 znajdziesz dwa wyraźnie oznaczone zaciski śrubowe: L+ i L-. To właśnie tutaj należy wpiąć przewody z Twojej instalacji, pamiętając o zachowaniu ustalonej wcześniej polaryzacji. Przewód dodatni (L+) z instalacji podłącz do zacisku L+ na unifonie, a przewód ujemny (L-) do zacisku L-. Upewnij się, że śrubki są dobrze dokręcone, aby zapewnić stabilne i pewne połączenie. Co ciekawe, sama słuchawka unifonu jest podłączana do płytki elektroniki za pomocą standardowego, niewielkiego złącza typu RJ-11, podobnego do tych używanych w telefonach stacjonarnych. Jest to rozwiązanie proste i ułatwiające ewentualną wymianę słuchawki w przyszłości.
Programowanie numeru mieszkania – czyli jak matematyka ze zworek przekłada się na Twój adres
Jednym z kluczowych etapów konfiguracji unifonu Wekta TK7 jest ustawienie numeru Twojego mieszkania. Odbywa się to za pomocą niewielkich elementów zwanych zworkami (ang. jumperami), które znajdują się na płytce drukowanej urządzenia. Zworki te działają na zasadzie systemu binarnego, gdzie każda z nich odpowiada określonej wartości liczbowej. W przypadku Wekta TK7 mamy do czynienia ze zworkami oznaczonymi wartościami: 1, 2, 4, 8, 16, 32, 64 oraz 128. Aby ustawić konkretny numer lokalu, należy założyć zworki na piny odpowiadające liczbom, których suma daje Twój docelowy numer. Na przykład, jeśli Twój numer mieszkania to 15, musisz założyć zworki na piny 1, 2, 4 i 8, ponieważ 1 + 2 + 4 + 8 = 15. Pamiętaj, że maksymalny numer mieszkania, jaki możesz ustawić w ten sposób, to 255 (czyli suma wszystkich zworek).
Jak ustawić zworki dla Twojego numeru lokalu? Praktyczne przykłady (np. dla numeru 7, 15, 34)
Aby jeszcze lepiej zrozumieć zasadę programowania numeru mieszkania za pomocą zworek, przygotowaliśmy kilka praktycznych przykładów:
- Dla numeru 7: Załóż zworki na piny o wartościach 1, 2 i 4. Suma tych wartości (1 + 2 + 4) daje 7.
- Dla numeru 15: Załóż zworki na piny o wartościach 1, 2, 4 i 8. Suma (1 + 2 + 4 + 8) wynosi 15.
- Dla numeru 19: Załóż zworki na piny o wartościach 1, 2 i 16. Suma (1 + 2 + 16) daje 19.
- Dla numeru 34: Załóż zworki na piny o wartościach 2 i 32. Suma (2 + 32) wynosi 34.
Pamiętaj, aby dokładnie sprawdzić, które piny odpowiadają poszczególnym wartościom zworek na płytce Twojego unifonu i upewnić się, że zworki są prawidłowo osadzone.
Pierwsze uruchomienie i finalna konfiguracja
Test kluczowych funkcji: sprawdzanie sygnału wywołania, jakości rozmowy i otwierania elektrozaczepu
Po prawidłowym podłączeniu przewodów i ustawieniu zworek czas na najważniejszy moment test działania unifonu. Poproś kogoś z domowników lub sąsiada, aby nacisnął przycisk wywołania na panelu zewnętrznym. Powinieneś usłyszeć wyraźny sygnał dzwonka w słuchawce. Następnie odbierz połączenie, podnosząc słuchawkę. Sprawdź jakość rozmowy czy słyszysz rozmówcę wyraźnie, a Twój głos jest dobrze słyszalny dla niego? Na koniec przetestuj działanie przycisku otwierania drzwi. Naciśnij go i upewnij się, że elektrozaczep przy drzwiach wejściowych odblokowuje się prawidłowo. Dokładne przetestowanie wszystkich funkcji pozwoli Ci upewnić się, że instalacja została wykonana poprawnie.
Dopasuj domofon do siebie: jak wyregulować głośność dzwonka i rozmowy za pomocą potencjometrów?
Unifon Wekta TK7 oferuje możliwość dostosowania poziomu głośności do Twoich preferencji. Na płytce drukowanej urządzenia znajdziesz dwa niewielkie elementy zwane potencjometrami. Jeden z nich odpowiada za regulację głośności sygnału wywołania, czyli dzwonka. Drugi pozwala na dostosowanie głośności rozmowy w słuchawce. Aby dokonać regulacji, zazwyczaj potrzebny jest mały śrubokręt. Delikatnie obracaj potencjometrami w lewo lub w prawo, aż uzyskasz optymalny poziom głośności. Pamiętaj, że unifon posiada również jeden dodatkowy przycisk funkcyjny. Jego działanie może być różne w zależności od specyficznej konfiguracji systemu domofonowego w Twoim budynku może służyć na przykład do sterowania dodatkowym wyjściem.
Domofon nie działa? Najczęstsze problemy z Wekta TK7 i gotowe rozwiązania
Głucha cisza po podłączeniu? Sprawdź te 3 najczęstsze błędy montażowe
Jeśli po podłączeniu unifon Wekta TK7 milczy i nie reaguje na próby wywołania, nie panikuj. Najczęściej problem leży w jednym z trzech obszarów. Po pierwsze, błędny dobór aparatu do istniejącej instalacji. Jak już wielokrotnie podkreślaliśmy, Wekta TK7 działa tylko w systemach cyfrowych dwuprzewodowych. Próba podłączenia go do systemu analogowego lub innego, niekompatybilnego systemu cyfrowego, po prostu nie zadziała. Upewnij się, że Twój system jest kompatybilny. Po drugie, bardzo częstym błędem jest odwrotne podłączenie przewodów, czyli zamieniona polaryzacja. Jeśli pomyliłeś bieguny L+ i L-, wystarczy zamienić przewody miejscami. Po trzecie, sprawdź dokładnie nieprawidłowe zaprogramowanie numeru mieszkania. Upewnij się, że zworki są założone na właściwe piny, a ich suma dokładnie odpowiada numerowi Twojego lokalu. Czasem wystarczy drobne przesunięcie zworki, aby rozwiązać problem.
Unifon dzwoni, ale nie można rozmawiać lub otworzyć drzwi – co jest przyczyną?
Jeśli unifon dzwoni, ale występują problemy z komunikacją lub otwieraniem drzwi, przyczyny mogą być bardziej subtelne. W przypadku problemów ze słuchawką, pierwszym krokiem jest sprawdzenie, czy słuchawka jest prawidłowo podłączona do płytki unifonu za pomocą złącza RJ-11. Czasem może dojść do jej poluzowania. Istnieje również możliwość uszkodzenia samego głośnika lub mikrofonu w słuchawce. Jeśli problem dotyczy przycisku otwierania drzwi, sprawdź, czy sam przycisk nie jest uszkodzony mechanicznie lub czy jego okablowanie (jeśli jest oddzielne od głównej pary przewodów) jest prawidłowe. W niektórych przypadkach częściowa funkcjonalność może być nadal objawem problemów z polaryzacją lub niepełną kompatybilnością systemu, dlatego warto jeszcze raz zweryfikować te kwestie.
Przeczytaj również: Głośny domofon? Jak wyciszyć lub wyłączyć - Skuteczne metody
Co zrobić, gdy po instalacji słychać pisk, buczenie lub inne zakłócenia?
Słyszalne zakłócenia, takie jak piski, buczenie czy trzaski, mogą być bardzo irytujące. Najczęstszą przyczyną są słabej jakości połączenia. Upewnij się, że śrubki w zaciskach są dobrze dokręcone, a końcówki przewodów są czyste i pewnie osadzone. Luźne połączenia to prosta droga do problemów. Innym potencjalnym źródłem zakłóceń są zakłócenia elektromagnetyczne. Czy w pobliżu unifonu znajdują się inne urządzenia elektryczne, przewody zasilające lub transformatory? Czasem ich bliskość może wpływać na pracę domofonu. Rzadziej, ale jednak, może dojść do uszkodzenia przewodu mechaniczne uszkodzenie izolacji lub samej żyły może powodować zakłócenia. W ostateczności, choć jest to mało prawdopodobne, może wystąpić wewnętrzne uszkodzenie samego unifonu. W takiej sytuacji, po dokładnym sprawdzeniu wszystkich połączeń i upewnieniu się, że przewody są dobrze izolowane, warto skonsultować się z profesjonalnym technikiem domofonowym.
