Wybór odpowiedniego okablowania to fundament niezawodnej instalacji alarmowej, który bezpośrednio wpływa na bezpieczeństwo Twojego domu i spokój ducha. Ten artykuł dostarczy Ci praktycznych wskazówek i jednoznacznych rekomendacji, dzięki którym podejmiesz świadomą decyzję o zakupie przewodów lub zweryfikujesz pracę instalatora.
Kluczowe informacje o doborze kabli do alarmu w domu
- Standardem w instalacjach alarmowych są przewody niskonapięciowe typu YTDY
- Liczba żył w kablu zależy od podłączanego urządzenia, np. 6 żył dla czujek ruchu i 8 dla manipulatorów czy sygnalizatorów
- Kable alarmowe należy układać z dala od przewodów zasilających 230V, aby uniknąć zakłóceń
- W miejscach narażonych na zakłócenia stosuj przewody ekranowane (YTDYekw), a na zewnątrz budynku kable żelowane
- Nigdy nie stosuj skrętki komputerowej (UTP) zamiast dedykowanych kabli alarmowych

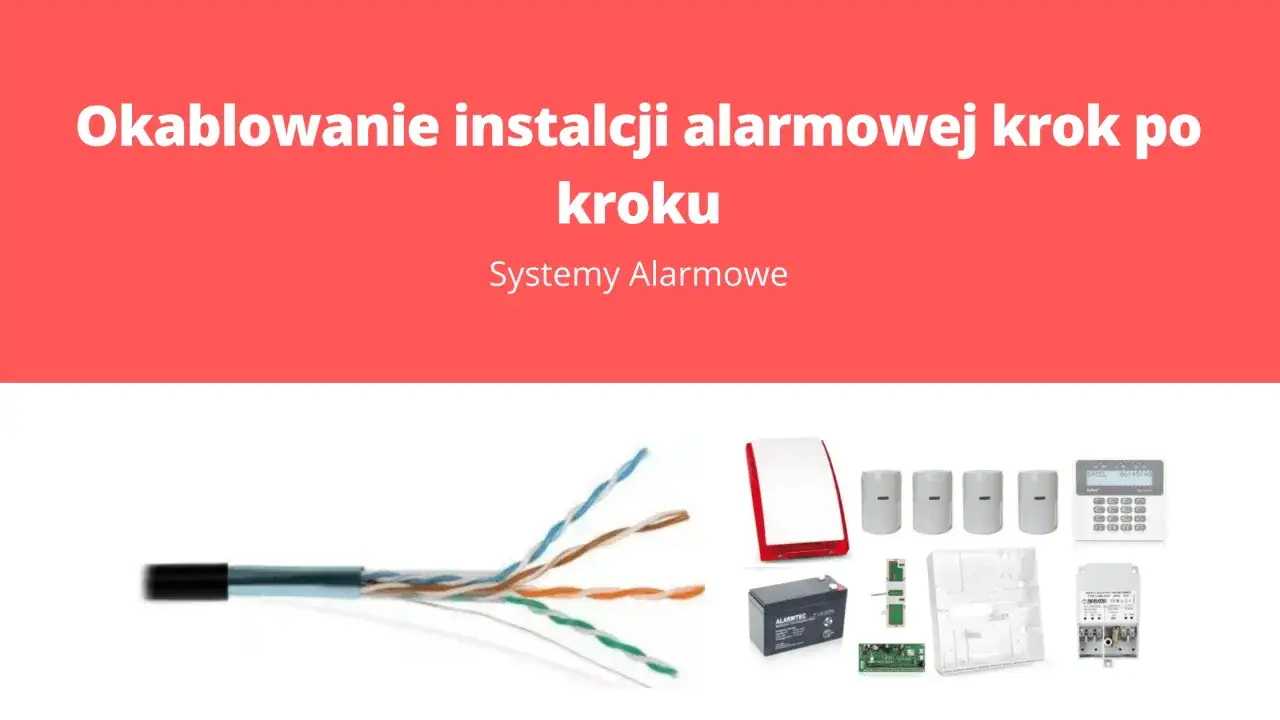

Dlaczego wybór kabla do alarmu to jedna z najważniejszych decyzji
Nawet najnowocześniejszy i najdroższy system alarmowy może okazać się niewystarczająco skuteczny, jeśli zostanie podłączony przy użyciu niewłaściwych przewodów. To właśnie okablowanie stanowi krwiobieg całej instalacji, przenosząc sygnały i zasilanie. Jego jakość i odpowiedni dobór mają bezpośredni wpływ na stabilność działania systemu, jego odporność na zakłócenia oraz, co najważniejsze, na jego niezawodność w sytuacji kryzysowej.
Zignorowanie znaczenia odpowiedniego okablowania może prowadzić do szeregu problemów. Mowa tu nie tylko o frustrujących fałszywych alarmach, które nierzadko są wynikiem zakłóceń elektromagnetycznych przenoszonych przez nieodpowiednie przewody. W skrajnych przypadkach, zły dobór kabli może oznaczać brak reakcji systemu alarmowego w momencie, gdy jest ona najbardziej potrzebna, co stanowi realne zagrożenie dla bezpieczeństwa Twojego domu i bliskich. Stabilność działania i eliminacja fałszywych alarmów to fundament spokoju, jaki ma zapewnić Ci system alarmowy.

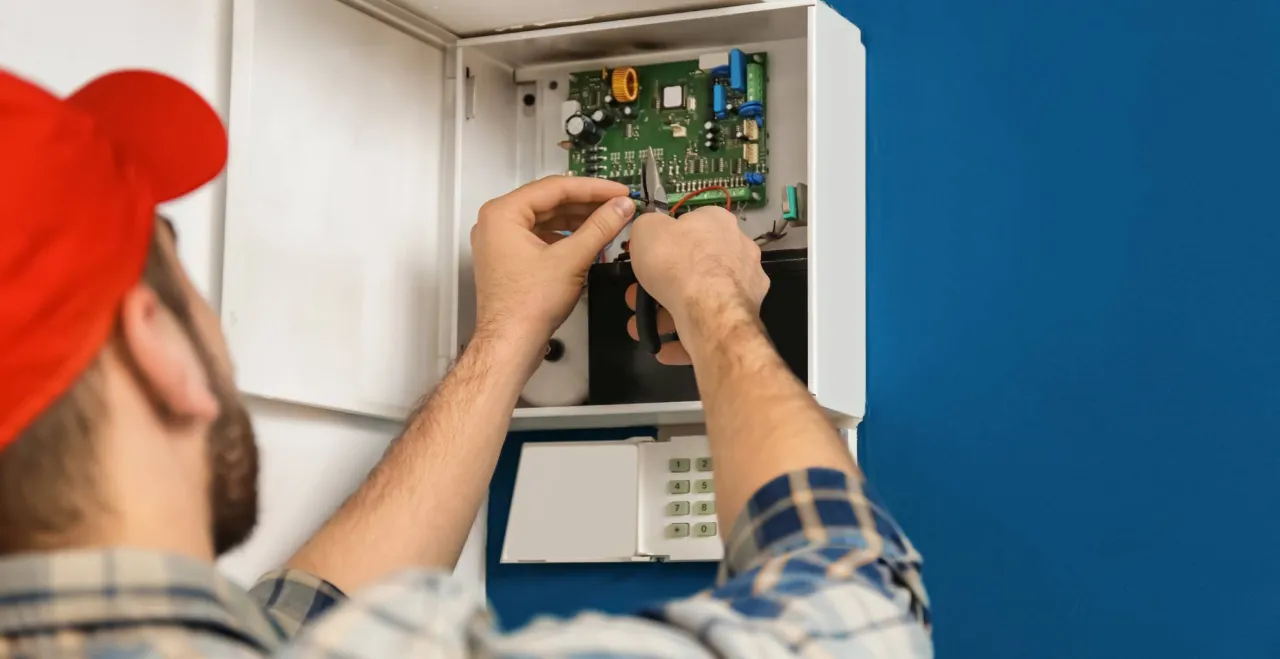

YTDY – Poznaj branżowy standard w okablowaniu alarmowym
W polskich instalacjach alarmowych absolutnym standardem, który powinieneś znać i którego powinieneś wymagać od instalatora, jest przewód typu YTDY. Są to specjalistyczne przewody telekomunikacyjne i instalacyjne, przeznaczone do pracy w systemach niskonapięciowych, zazwyczaj do 50V. Charakteryzują się one żyłami wykonanymi z miedzi jednodrutowej, co zapewnia stabilne połączenie, oraz izolacją wykonaną z polwinitu, która chroni przed uszkodzeniami mechanicznymi i elektrycznymi.
Rozszyfrowanie oznaczeń na kablu jest kluczowe dla zrozumienia jego parametrów. Przykładem jest popularne oznaczenie "YTDY 6x0,5". Pierwsza część, "YTDY", identyfikuje typ przewodu. Liczba przed "x", czyli "6", informuje o liczbie żył w kablu. Natomiast liczba po "x", czyli "0,5", określa średnicę każdej z tych żył w milimetrach. Im większa średnica, tym niższa rezystancja żyły, co przekłada się na mniejsze spadki napięcia na dłuższych odcinkach dla typowych instalacji domowych średnica 0,5 mm jest jednak w zupełności wystarczająca i stanowi sprawdzony kompromis między parametrami a ceną.
Choć przewody YTDY są najczęściej spotykane w wersji okrągłej, istnieją również ich płaskie odpowiedniki, oznaczane jako YTDYp. Przewody płaskie są często preferowane w sytuacjach, gdy instalacja ma być wykonana pod tynkiem ich mniejsza grubość ułatwia ukrycie i minimalizuje potrzebę głębokiego bruzdowania ścian. W przypadku instalacji natynkowych lub prowadzonych w korytkach kablowych, okrągłe YTDY są równie skuteczne i łatwiejsze w montażu.
Ile żył naprawdę potrzebujesz? Praktyczny przewodnik po urządzeniach
Jaki kabel do czujki ruchu (PIR) i czujnika otwarcia drzwi (kontaktronu)?
Standardowe czujki ruchu (PIR) oraz czujniki otwarcia drzwi (kontaktrony) zazwyczaj wymagają czterech żył. Dwie z nich służą do zasilania czujki napięciem (zwykle +12V i masa GND), a pozostałe dwie do przesyłania sygnału alarmowego (styk COM i styk NC normalnie zamknięty). Jednakże, aby wykorzystać funkcję antysabotażową, która chroni przed nieautoryzowanym otwarciem obudowy czujki lub jej oderwaniem od ściany, potrzebne są dodatkowe dwie żyły. Dlatego też, jako bezpieczny i przyszłościowy wybór, zawsze zaleca się stosowanie kabla 6-żyłowego, nawet jeśli aktualnie nie planujesz korzystać z funkcji antysabotażowej.
Jaki kabel przygotować pod klawiaturę (manipulator)?
Klawiatury, czyli manipulatory, służą do sterowania systemem alarmowym i mogą mieć zróżnicowane wymagania co do liczby żył. W zależności od modelu i sposobu komunikacji z centralą alarmową, mogą potrzebować od 4 do nawet 8 żył. Nowsze modele manipulatorów, komunikujące się cyfrowo, często działają poprawnie już na 4 żyłach. Niemniej jednak, biorąc pod uwagę ewolucję technologii i możliwość przyszłej wymiany manipulatora na nowszy model, zawsze warto położyć kabel 8-żyłowy. Zapewni to pełną kompatybilność i pozostawi zapas żył na ewentualne dodatkowe funkcje lub przyszłe rozbudowy.

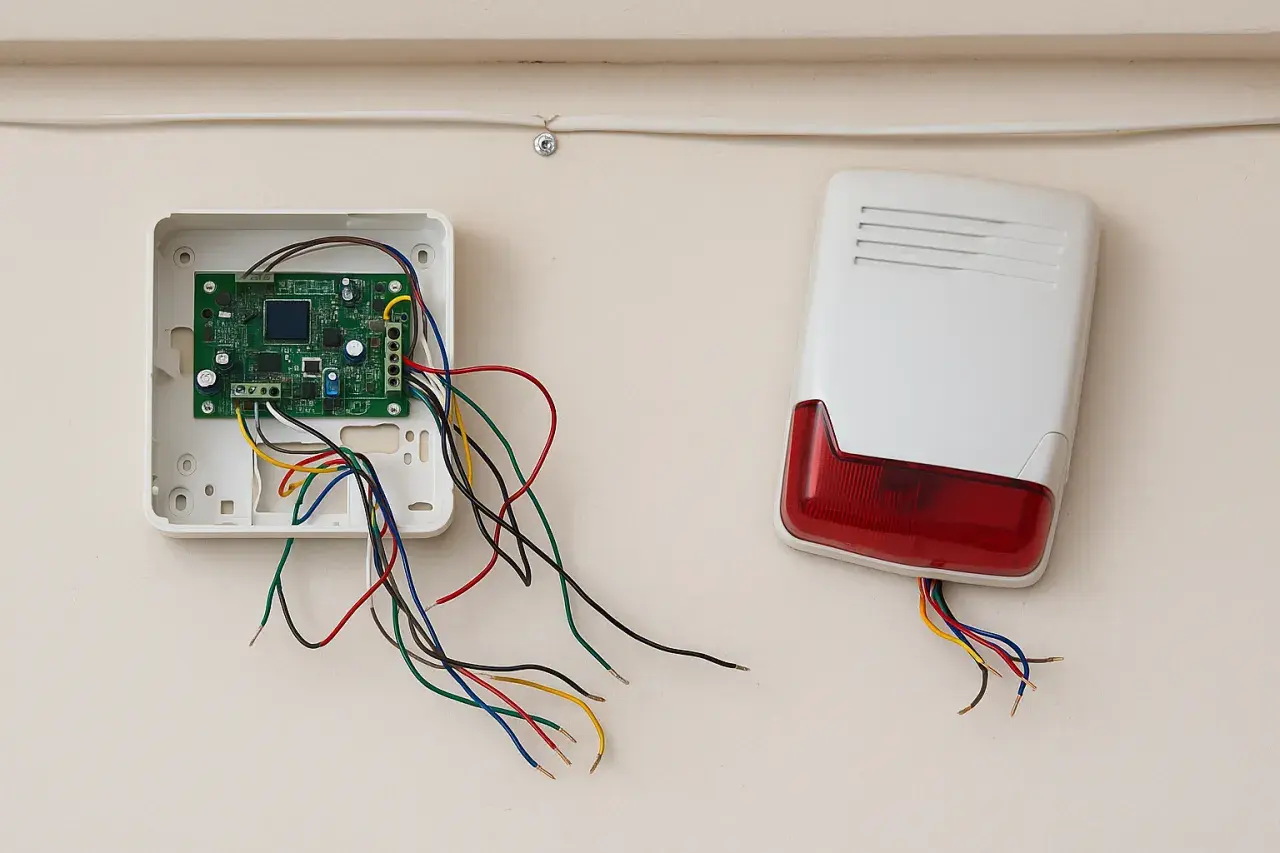

Jaki kabel jest niezbędny do sygnalizatora zewnętrznego?
Sygnalizatory zewnętrzne, zarówno akustyczne, jak i optyczne, należą do elementów systemu alarmowego, które zazwyczaj wymagają największej liczby żył do prawidłowego podłączenia. Pełne podłączenie obejmuje nie tylko zasilanie, ale także linie do wyzwolenia sygnału akustycznego, sygnału optycznego oraz linie sabotażowe (ochrona przed otwarciem obudowy i oderwaniem od podłoża). Z tego względu, do podłączenia sygnalizatora zewnętrznego zaleca się stosowanie kabla posiadającego co najmniej 6 żył, a w wielu przypadkach optymalnym wyborem będzie kabel 8-żyłowy.

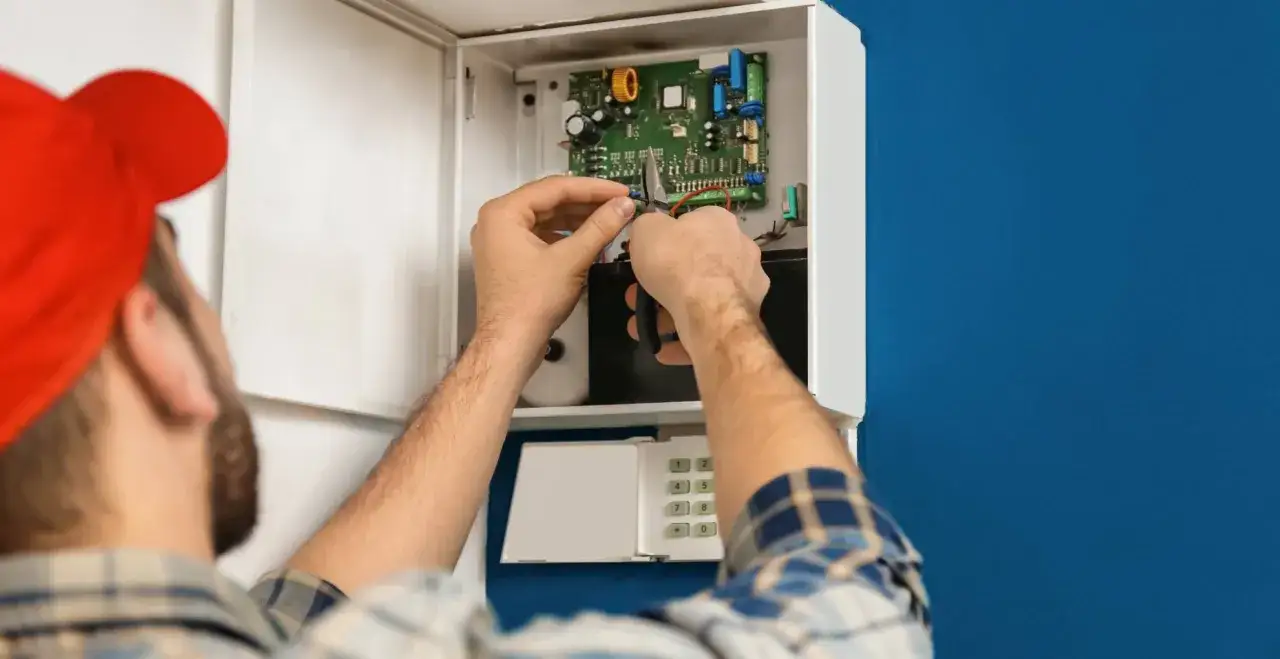

Czym zasilić serce systemu, czyli centralę alarmową?
Należy pamiętać, że centrala alarmowa, jako główne centrum dowodzenia systemu, wymaga zasilania z sieci energetycznej 230V. Do tego celu nie używa się już specjalnych kabli alarmowych niskonapięciowych, lecz standardowego przewodu elektrycznego. Najczęściej stosowanym i zalecanym rozwiązaniem jest przewód YDYp o przekroju 3x1,5 mm², który zapewnia bezpieczne i stabilne dostarczanie energii elektrycznej do centrali.
Kable ekranowane (YTDYekw) – kiedy warto w nie zainwestować?
W miejscach, gdzie istnieje podwyższone ryzyko wystąpienia zakłóceń elektromagnetycznych, standardowe przewody YTDY mogą okazać się niewystarczające. W takich sytuacjach niezbędne staje się zastosowanie kabli ekranowanych, oznaczanych jako YTDYekw. Ekranowanie polega na zastosowaniu dodatkowej warstwy folii aluminiowej lub oplotu, która stanowi barierę dla zewnętrznych pól elektromagnetycznych, zapobiegając ich wpływowi na przesyłany sygnał alarmowy.
Ryzyko zakłóceń jest największe w pobliżu silnych źródeł pola elektromagnetycznego. Do takich miejsc zaliczamy przede wszystkim obszary, w których przebiegają przewody zasilające 230V, w pobliżu transformatorów, silników elektrycznych, a także urządzeń generujących wysokie częstotliwości, takich jak piece indukcyjne czy niektóre urządzenia AGD. Niewłaściwe ułożenie kabli alarmowych w takich miejscach może prowadzić do niestabilnej pracy czujek, a w konsekwencji do niepożądanych fałszywych alarmów, które podważają zaufanie do systemu.
Poza ochroną przed zakłóceniami zewnętrznymi, ekranowanie może również oferować pewien dodatkowy, choć pośredni, poziom zabezpieczenia przed próbami sabotażu. Choć nie jest to jego główna funkcja, ekran może utrudnić niektóre metody celowego zakłócania sygnału przesyłanego przewodem.
Okablowanie alarmu na zewnątrz budynku – kluczowe zasady
Instalacja okablowania alarmowego na zewnątrz budynku, czy to prowadzącego do bram, furtek, czy też zakopanego w ziemi, wymaga zastosowania specjalistycznych materiałów. Do tego celu przeznaczone są kable ziemne, często określane jako kable żelowane. Ich konstrukcja zapewnia im wyjątkową odporność na wilgoć, niskie temperatury, a także inne czynniki atmosferyczne, które mogłyby w krótkim czasie doprowadzić do degradacji izolacji standardowych przewodów.
Nawet stosując kable żelowane, należy zadbać o ich odpowiednie zabezpieczenie przed uszkodzeniami mechanicznymi. W tym celu przewody powinny być prowadzone w peszlach lub innych rurach osłonowych, które chronią je przed przecięciem, zgnieceniem czy przetarciem. Dodatkowo, jeśli kable są eksponowane na działanie promieni słonecznych, warto zabezpieczyć je przed szkodliwym wpływem promieniowania UV, które może powodować kruszenie się i pękanie izolacji.
Top 5 błędów przy wyborze i układaniu kabli alarmowych – tego musisz unikać!
Błąd #1: Zbyt mała liczba żył – dlaczego "na styk" to zawsze zły pomysł?
Jednym z najczęściej popełnianych błędów jest próba oszczędności poprzez wybór kabla z minimalną wymaganą liczbą żył. Choć może się to wydawać kuszące, takie podejście niemal zawsze prowadzi do problemów w przyszłości. Brak zapasowych żył uniemożliwia wykorzystanie dodatkowych funkcji urządzeń, takich jak antysabotaż. Co gorsza, w przypadku chęci rozbudowy systemu lub wymiany urządzeń na nowsze, może okazać się konieczne ponowne kucie ścian i układanie nowych przewodów, co generuje dodatkowe koszty i jest bardzo uciążliwe.
Błąd #2: Układanie kabli alarmowych równolegle do przewodów 230V
Jest to fundamentalny błąd, który prowadzi do powstawania zakłóceń elektromagnetycznych. Przewody niskonapięciowe systemu alarmowego, prowadzone równolegle i w bliskiej odległości od przewodów zasilających 230V, są narażone na indukowanie się zakłóceń. Mogą one powodować niestabilną pracę czujek, błędy w odczycie sygnału, a w efekcie niepożądane fałszywe alarmy. Zawsze należy zachować odpowiednią odległość między tymi typami przewodów lub stosować kable ekranowane w miejscach szczególnego ryzyka.
Błąd #3: Stosowanie skrętki komputerowej (UTP) zamiast YTDY
Choć skrętka komputerowa (UTP, FTP) jest powszechnie stosowana w sieciach komputerowych, nie jest ona zalecana do podłączania standardowych elementów systemu alarmowego. Producenci systemów alarmowych często wprost zaznaczają, że nie gwarantują poprawnego działania przy użyciu tego typu okablowania. Wynika to z odmiennej konstrukcji żył, mniejszej odporności na uszkodzenia mechaniczne w specyficznych warunkach instalacji alarmowych oraz braku odpowiedniej izolacji dla niektórych zastosowań w porównaniu do dedykowanych kabli YTDY.
Błąd #4: Łączenie i sztukowanie przewodów w ścianach
Każde połączenie wykonane w przewodzie stanowi potencjalny punkt awarii. Zwiększa ono rezystancję obwodu, co może prowadzić do spadków napięcia i problemów z komunikacją, szczególnie na dłuższych odcinkach. Ponadto, każde sztukowanie to dodatkowe ryzyko utraty sygnału lub dostania się wilgoci do połączenia. Dlatego też, najlepszą praktyką jest prowadzenie przewodów od centrali alarmowej do każdego urządzenia w jednym, nieprzerwanym odcinku.
Przeczytaj również: Domofon nie działa? Jak otworzyć drzwi domofonem – poradnik
Błąd #5: Jeden kabel do kilku czujek – oszczędność, która się nie opłaca
Podłączanie kilku czujek alarmowych do jednego przewodu, choć może wydawać się sposobem na oszczędność, jest rozwiązaniem, które znacząco obniża bezpieczeństwo i funkcjonalność systemu. Utrudnia to diagnostykę w przypadku awarii lub sabotażu trudno zidentyfikować, która konkretnie czujka jest problemem. Zwiększa również ryzyko zakłóceń i błędów w komunikacji. Najlepszym i najbezpieczniejszym rozwiązaniem jest zapewnienie każdej czujce jej własnego, dedykowanego przewodu prowadzącego do centrali.
Jaki kabel do alarmu w domu – ostateczne rekomendacje
Podsumowując, wybór odpowiedniego okablowania do systemu alarmowego w domu nie jest kwestią drugorzędną to klucz do jego niezawodności. Jako uniwersalny i bezpieczny wybór dla większości czujek ruchu oraz czujników otwarcia drzwi, rekomenduję stosowanie przewodów typu YTDY 6x0,5. Zapewnia to nie tylko podstawowe funkcje, ale także zapas żył na wykorzystanie funkcji antysabotażowych. W przypadku manipulatorów (klawiatur) oraz sygnalizatorów zewnętrznych, gdzie wymagania co do liczby żył są wyższe, bezpiecznym wyborem będzie przewód YTDY 8x0,5. Pamiętaj, że zawsze lepiej mieć zapas żył, niż później żałować ich braku.
Zanim instalator rozpocznie prace, warto przygotować krótką checklistę pytań, które pozwolą Ci upewnić się, że instalacja będzie wykonana zgodnie z najlepszymi praktykami:
- Jakiego typu przewody zostaną użyte do podłączenia poszczególnych urządzeń (np. YTDY, YTDYekw)?
- Ile żył będzie miał przewód prowadzący do każdej czujki, manipulatora i sygnalizatora?
- W jakiej odległości od przewodów zasilających 230V będą układane kable alarmowe? Czy w miejscach ryzyka zastosowane zostaną kable ekranowane?
- Czy do instalacji zewnętrznych zostaną użyte odpowiednie kable żelowane i zabezpieczone przed uszkodzeniami?
- Czy każdy czujnik będzie podłączony osobnym przewodem?
