Podłącz unifon samodzielnie - analogowy czy cyfrowy?

Niezależnie od tego, czy planujesz wymienić stary, wysłużony unifon, czy po prostu chcesz zrozumieć, jak działa Twój domofon, ten poradnik jest dla Ciebie. Samodzielna wymiana unifonu może wydawać się skomplikowana, ale z odpowiednią wiedzą i narzędziami jest to zadanie w zasięgu ręki. Kluczem do sukcesu jest przede wszystkim prawidłowe rozpoznanie typu instalacji domofonowej, z którą masz do czynienia. Od tego zależy wybór odpowiedniego urządzenia i sposób jego podłączenia. W tym artykule przeprowadzimy Cię przez cały proces, od identyfikacji systemu, przez przygotowanie narzędzi, aż po podłączenie przewodów i rozwiązanie najczęstszych problemów. Pamiętaj, że cierpliwość i dokładność to Twoi najlepsi sprzymierzeńcy.

Zanim odkręcisz pierwszą śrubkę – klucz do sukcesu tkwi w rozpoznaniu systemu

Zanim przystąpisz do jakichkolwiek prac, musisz wiedzieć, z jakim systemem domofonowym masz do czynienia. To absolutnie kluczowy krok, który zadecyduje o tym, czy nowy unifon będzie działał poprawnie, czy też narobisz sobie tylko kłopotów. Prawidłowa identyfikacja systemu pozwoli Ci uniknąć błędów, które mogą skutkować nie tylko niedziałającym domofonem, ale nawet uszkodzeniem instalacji. Dlatego poświęćmy chwilę na zrozumienie podstawowych różnic.

Domofon analogowy czy cyfrowy? Sprawdź, z czym masz do czynienia

Systemy analogowe to starsze rozwiązania, które spotkasz najczęściej w starszych budynkach wielorodzinnych oraz w domach jednorodzinnych budowanych kilkanaście lub więcej lat temu. Charakteryzują się one tym, że do komunikacji i realizacji poszczególnych funkcji (rozmowa, dzwonienie, otwieranie zamka) wykorzystują one odrębną żyłę w kablu. Z kolei systemy cyfrowe, które dominują w nowoczesnym budownictwie, są bardziej zaawansowane technologicznie. Do przesyłania wszystkich sygnałów wykorzystują zazwyczaj tylko dwa przewody, a cała komunikacja odbywa się drogą cyfrową. Różnice te mają fundamentalne znaczenie dla sposobu podłączenia unifonu.

Policz żyły w kablu – dlaczego dwa przewody to zupełnie inna historia niż sześć?

Jednym z najprostszych i najbardziej niezawodnych sposobów na odróżnienie systemu analogowego od cyfrowego jest policzenie liczby przewodów dochodzących do unifonu. Instalacja dwużyłowa niemal na pewno oznacza, że masz do czynienia z systemem cyfrowym. Jest to bardzo charakterystyczne dla tej technologii. Jeśli natomiast widzisz cztery, pięć, a nawet sześć przewodów podłączonych do starego unifonu, to najprawdopodobniej jest to system analogowy. Ta liczba żył ma bezpośredni wpływ na to, jaki unifon będziesz mógł podłączyć i jak będzie wyglądał schemat podłączenia. Warto o tym pamiętać, wybierając nowy model.

Zrób zdjęcie starych połączeń – Twój najważniejszy schemat

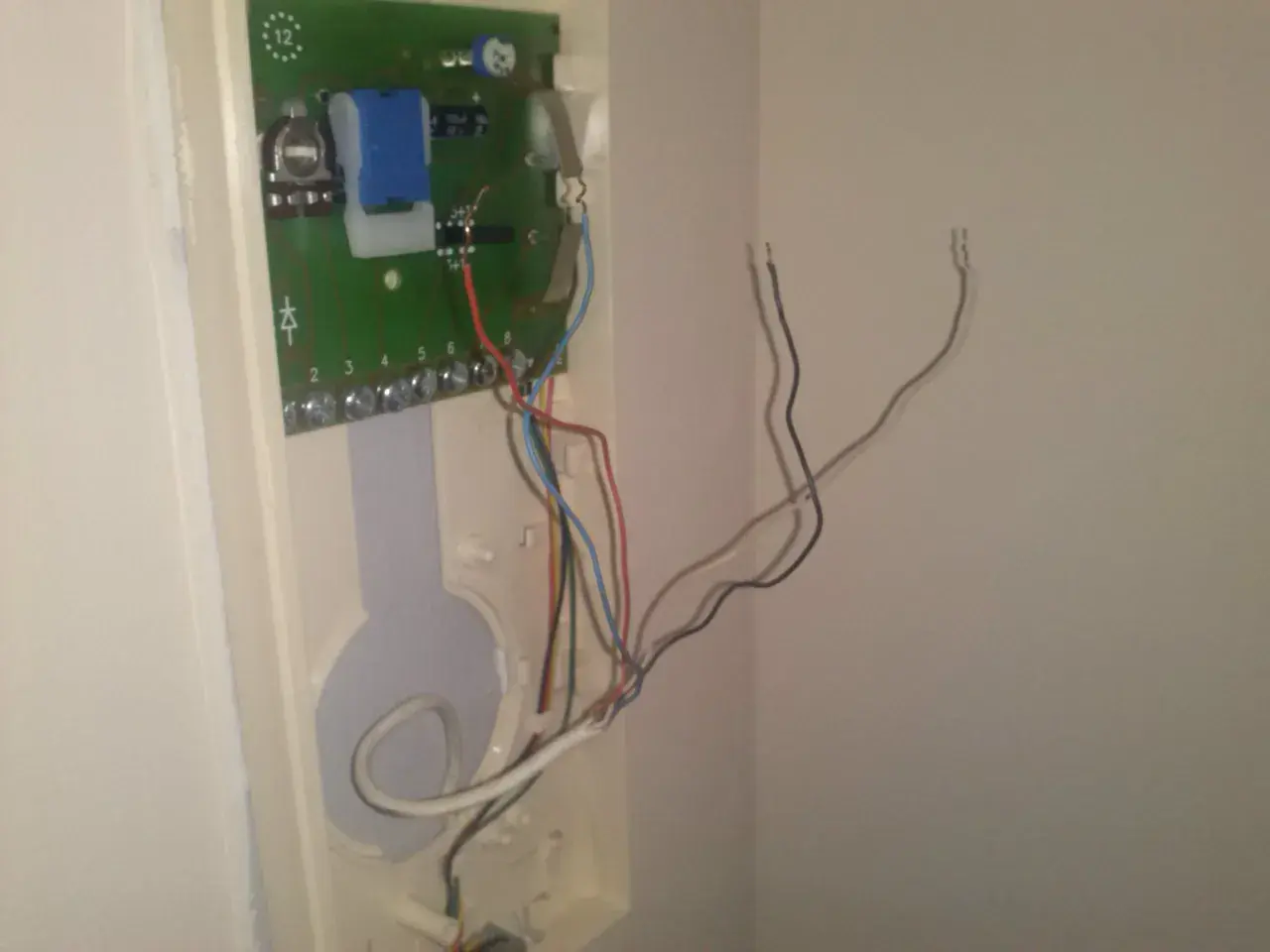

Zanim odłączysz jakiekolwiek przewody od starego unifonu, zatrzymaj się na chwilę i zrób kilka dokładnych zdjęć. To jest absolutnie kluczowe! Kolory kabli nie są uniwersalnie znormalizowane i mogą się różnić w zależności od producenta instalacji, a nawet od konkretnego modelu unifonu. Zdjęcie aktualnego podłączenia będzie Twoim niezastąpionym schematem. Pozwoli Ci ono bezbłędnie podłączyć nowy unifon, dopasowując odpowiednie przewody do właściwych zacisków. Bez tego zdjęcia, proces może stać się znacznie bardziej skomplikowany i podatny na błędy.

Niezbędnik domowego instalatora: jakie narzędzia przygotować?

Aby praca przebiegła sprawnie i bezpiecznie, warto przygotować sobie kilka podstawowych narzędzi. Nie potrzebujesz niczego wyszukanego, a posiadanie ich znacznie ułatwi Ci zadanie. Oto lista rzeczy, które przydadzą się podczas wymiany lub podłączania unifonu:

• Zestaw śrubokrętów (płaskie i krzyżakowe, różne rozmiary) do otwierania obudowy unifonu i dokręcania zacisków.
• Ściągacz izolacji / szczypce boczne do przygotowania końcówek przewodów.
• Multimetr (opcjonalnie, dla zaawansowanych) do sprawdzenia ciągłości obwodów i napięć.
• Telefon/aparat fotograficzny do wykonania zdjęcia starych połączeń.
• Marker lub taśma izolacyjna do oznaczania przewodów, jeśli nie ma zdjęcia.
• Latarka czołowa lub ręczna do pracy w słabo oświetlonym miejscu.

Podłączanie unifonu w systemie analogowym (4, 5, 6 żył) – instrukcja krok po kroku

Systemy analogowe, choć wymagają podłączenia większej liczby przewodów, często są bardziej intuicyjne pod względem przypisania funkcji do konkretnych żył. Kluczem jest tutaj cierpliwe dopasowanie każdej funkcji do odpowiedniego zacisku. Pamiętaj, że zdjęcie starego podłączenia jest Twoim najlepszym przewodnikiem.

Oznaczenia na zaciskach i kolory kabli: Jak rozszyfrować, co jest do czego?

Na płytce drukowanej unifonów analogowych znajdziesz oznaczenia zacisków, które informują o ich przeznaczeniu. Najczęściej spotykane to: SL lub SPK (głośnik), MIC (mikrofon), M, COM lub GND (masa/uziemienie), ZVON lub RING (sygnał dzwonka), AC/DC (zasilanie) oraz Z lub OTW (sterowanie zamkiem/otwieranie). Jak wspomniałem, kolory kabli nie są standardem. Jednakże, można napotkać pewne powszechne schematy: czerwony często oznacza zasilanie, czarny lub brązowy masę, biały lub niebieski mikrofon, a zielony głośnik. Traktuj te informacje jako wskazówki, a nie żelazną regułę. Zawsze polegaj przede wszystkim na zdjęciu starych połączeń.

Schemat dla instalacji 4-żyłowej: Masa, mikrofon, głośnik i wywołanie

W najprostszej instalacji analogowej, która wykorzystuje cztery przewody, podłączenie wygląda zazwyczaj następująco:

1. Przewód masy (COM/GND): Podłącz go do zacisku oznaczonego jako M, COM lub GND. Jest to wspólny punkt odniesienia dla wszystkich sygnałów.
2. Przewód mikrofonu (MIC): Podłącz do zacisku MIC. Odpowiada za przesyłanie Twojego głosu do rozmówcy.
3. Przewód głośnika (SPK/SL): Podłącz do zacisku oznaczonego jako SPK lub SL. Dzięki niemu usłyszysz rozmówcę.
4. Przewód dzwonka (ZVON/RING): Podłącz do zacisku ZVON lub RING. Ten przewód odpowiada za sygnał wywołania z centrali domofonowej.

Pamiętaj, aby dokładnie sprawdzić swoje zdjęcie i dopasować kolory przewodów do odpowiednich zacisków.

Schemat dla instalacji 5- i 6-żyłowej: Gdzie podpiąć dodatkowe przewody od zamka?

Jeśli Twoja instalacja ma pięć lub sześć żył, oznacza to, że dodatkowe przewody służą do sterowania elektrozaczepem, czyli mechanizmem otwierania drzwi. W takim przypadku:

1. Podłącz przewody masy, mikrofonu i głośnika tak samo, jak w instalacji 4-żyłowej.
2. Przewód dzwonka również podłącz do odpowiedniego zacisku.
3. Dodatkowe przewody do otwierania zamka: Zazwyczaj są to dwa przewody. Podłącz je do zacisku oznaczonego jako Z lub OTW (lub podobnie). Czasami może być potrzebne podłączenie jednego z nich do masy, w zależności od specyfiki systemu. Ponownie, zdjęcie starego podłączenia jest tu nieocenione.

Dokładne sprawdzenie, które zaciski były używane do otwierania zamka w starym unifonie, pozwoli Ci uniknąć błędów.

Metoda prób i błędów dla opornych – jak znaleźć właściwe pary przewodów?

Jeśli z jakiegoś powodu nie masz zdjęcia starych połączeń lub oznaczenia są nieczytelne, możesz spróbować metody prób i błędów. Podejdź do tego systematycznie i ostrożnie:

1. Zidentyfikuj masę: Często jest to najgrubszy przewód lub przewód podłączony do metalowej obudowy. Jeśli masz multimetr, możesz sprawdzić ciągłość między poszczególnymi przewodami a obudową.
2. Podłącz mikrofon i głośnik: Spróbuj podłączyć dwa przewody do zacisków MIC i SPK. Następnie poproś kogoś o zadzwonienie do Ciebie i sprawdź, czy słyszysz dzwonek, a po odebraniu słuchawki, czy słyszysz rozmówcę.
3. Testuj dzwonek i zamek: Jeśli powyższe kroki nie przyniosły rezultatu, spróbuj zamienić przewody. Najważniejsze jest, aby nie zwierać ze sobą przypadkowo przewodów, które nie powinny być połączone.
4. Ostrożność przede wszystkim: Jeśli nie jesteś pewien, co robisz, lepiej przerwać i poszukać pomocy. Zwarcie może uszkodzić instalację.

Pamiętaj, że ta metoda wymaga cierpliwości i może zająć trochę czasu.

Wyzwanie dla ambitnych: Podłączanie unifonu cyfrowego (2 żyły)

Systemy cyfrowe, mimo że wykorzystują tylko dwa przewody, mogą stanowić większe wyzwanie ze względu na konieczność prawidłowego skonfigurowania adresu unifonu. Choć podłączenie fizyczne jest proste, to właśnie ten etap wymaga największej precyzji.

Plus do plusa, minus do minusa: Podstawa podłączenia magistrali L+ i L-

W systemach cyfrowych mamy do czynienia z dwuprzewodową magistralą, którą zazwyczaj oznaczone są jako L+ i L-. Podłączenie jest proste: jeden przewód z magistrali podłączasz do zacisku L+ w nowym unifonie, a drugi do zacisku L-. Kluczowa jest tutaj polaryzacja musisz podłączyć plus do plusa i minus do minusa. Zazwyczaj na płytce unifonu lub w instrukcji obsługi znajdziesz wyraźne oznaczenia, który zacisk jest którym. Błędne podłączenie polaryzacji może uniemożliwić działanie domofonu.

Tajemnica zworek: Jak ustawić numer swojego mieszkania, by domofon zadzwonił?

To jest najważniejszy element montażu unifonu cyfrowego. Na płytce drukowanej unifonu znajdują się małe przełączniki, zwane zworkami (ang. jumper). Służą one do ustawienia unikalnego adresu dla Twojego mieszkania w systemie. Każdy unifon w budynku musi mieć przypisany inny numer, aby centrala wiedziała, do kogo ma wysłać sygnał dzwonka lub umożliwić rozmowę. Sposób ustawienia zworek jest specyficzny dla każdego producenta. Na przykład, firmy takie jak Cyfral, Laskomex czy ACO stosują różne konfiguracje. Zawsze należy zapoznać się z instrukcją obsługi dołączoną do unifonu lub sprawdzić informacje na stronie producenta. Tylko prawidłowe ustawienie zworek sprawi, że domofon zadzwoni właśnie u Ciebie.

Mój unifon nie jest kompatybilny – co to znaczy i jak dobrać właściwy model?

Bardzo ważną kwestią jest kompatybilność unifonów z systemem domofonowym. Po pierwsze, unifon analogowy nigdy nie zadziała z systemem cyfrowym i odwrotnie. To dwa zupełnie różne standardy komunikacji. Po drugie, nawet w obrębie systemów cyfrowych, unifony różnych producentów często nie są ze sobą w pełni kompatybilne. Oznacza to, że unifon marki X może nie działać poprawnie z centralą domofonową marki Y. Dlatego, przed zakupem nowego unifonu, zawsze upewnij się, jaki typ systemu jest zainstalowany w Twoim budynku. Najbezpieczniejszym rozwiązaniem jest zakup unifonu tego samego producenta, co centrala domofonowa, lub upewnienie się u administratora budynku, jaki model unifonu jest zalecany.

Wszystko podłączone, ale coś nie działa? Najczęstsze problemy i ich rozwiązania

Nawet jeśli postępowałeś zgodnie z instrukcją i wszystko wydaje się być podłączone poprawnie, czasami po montażu pojawiają się problemy. Nie zniechęcaj się! Większość z nich można zdiagnozować i naprawić samodzielnie. Oto najczęstsze bolączki i sposoby ich rozwiązania.

Cisza w słuchawce: Dlaczego unifon nie dzwoni i co sprawdzić w pierwszej kolejności?

Brak sygnału dzwonka to jedna z najczęstszych usterek. Oto, co powinieneś sprawdzić:

• Poprawność podłączenia przewodów: Upewnij się, że wszystkie przewody są prawidłowo podłączone do odpowiednich zacisków i są dobrze dokręcone. Czasami wystarczy lekko dokręcić śrubkę.
• Przewód sygnału dzwonka/magistrala: Sprawdź, czy przewód odpowiedzialny za sygnał dzwonka (w systemie analogowym) lub czy magistrala (L+, L- w systemie cyfrowym) jest prawidłowo podłączona.
• Zworki adresowe (system cyfrowy): W przypadku systemów cyfrowych, to właśnie nieprawidłowo ustawione zworki są najczęstszą przyczyną braku dzwonka. Sprawdź dokładnie, czy numer mieszkania jest ustawiony zgodnie z instrukcją.
• Kompatybilność unifonu: Upewnij się, że wybrany unifon jest na pewno kompatybilny z systemem zainstalowanym w Twoim budynku.
• Zwarcia: Sprawdź, czy nie doszło do zwarcia, czyli przypadkowego połączenia ze sobą przewodów, które nie powinny być połączone.

Słychać pisk lub buczenie – gdzie szukać źródła zakłóceń?

Nieprzyjemne dźwięki w słuchawce mogą być bardzo irytujące. Oto potencjalne przyczyny i rozwiązania:

• Jakość połączeń: Luźne lub zaśniedziałe połączenia przewodów są częstą przyczyną szumów i zakłóceń. Dokładnie sprawdź i oczyść wszystkie styki.
• Przewód masy: Upewnij się, że przewód masy (GND) jest prawidłowo podłączony. Jest on kluczowy dla stabilności sygnału.
• Ekranowanie: W niektórych instalacjach wymagane jest stosowanie przewodów ekranowanych. Jeśli takie są w Twojej instalacji, sprawdź, czy ekran jest prawidłowo podłączony do masy.
• Usterka urządzenia: Możliwe, że problem leży w samym unifonie lub w centrali domofonowej. Jeśli masz taką możliwość, przetestuj inny unifon.
• Zakłócenia zewnętrzne: W pobliżu instalacji domofonowej mogą znajdować się urządzenia generujące silne pola elektromagnetyczne (np. transformatory, silniki), które mogą powodować zakłócenia.

Przycisk otwierania nie reaguje – co zrobić, gdy nie możesz otworzyć drzwi?

Jeśli przycisk otwierania zamka nie działa, sprawdź następujące elementy:

• Podłączenie przewodów zamka: W systemach analogowych upewnij się, że przewody odpowiedzialne za sterowanie elektrozaczepem są prawidłowo podłączone do zacisku "Z" lub "OTW". W systemach cyfrowych sprawdź, czy magistrala jest poprawnie podłączona.
• Sprawność zamka: Upewnij się, że sam elektrozaczep nie jest uszkodzony mechanicznie i nie jest zablokowany.
• Zworki adresowe (system cyfrowy): Ponownie, w systemach cyfrowych, nieprawidłowe ustawienie zworek może wpływać na funkcję otwierania.
• Kompatybilność: Sprawdź, czy unifon jest w pełni kompatybilny z systemem otwierania zamka w Twoim budynku.
• Uszkodzenie przycisku/elektrozaczepu: Możliwe, że uszkodzeniu uległ sam przycisk w unifonie lub elektrozaczep na drzwiach.

Przeczytaj również: Domofon 6 żył w bloku - Jak podłączyć bez błędów?

Mnie nie słychać lub ja nie słyszę – jak wyregulować głośność mikrofonu i głośnika?

• Podłączenie przewodów MIC i SPK: W unifonach analogowych upewnij się, że przewody mikrofonu (MIC) i głośnika (SPK) są podłączone do właściwych zacisków.
• Magistrala (system cyfrowy): W systemach cyfrowych, prawidłowe podłączenie magistrali (L+, L-) jest kluczowe dla transmisji dźwięku.
• Potencjometry regulacji: Niektóre modele unifonów posiadają wewnątrz małe potencjometry (pokrętła) do regulacji głośności mikrofonu i głośnika. Sprawdź, czy Twój model je posiada i spróbuj wyregulować.
• Kompatybilność: Upewnij się, że unifon jest kompatybilny z systemem.
• Uszkodzenie komponentów: Mikrofon lub głośnik w unifonie mogły ulec uszkodzeniu.

Czy wymiana unifonu to zawsze dobry pomysł? Kiedy lepiej wezwać fachowca?

Samodzielna wymiana unifonu jest jak najbardziej możliwa i może przynieść satysfakcję oraz oszczędności. Jest to dobry pomysł, gdy masz do czynienia z prostym systemem analogowym, posiadasz dokładne zdjęcie starych połączeń i jesteś pewien swoich umiejętności manualnych. Jednakże, istnieją sytuacje, w których lepiej zaufać profesjonalistom. Jeśli masz do czynienia ze skomplikowaną instalacją cyfrową, nie jesteś pewien typu systemu, nie masz pewności co do stanu instalacji elektrycznej w budynku, lub po prostu napotykasz trudności, których nie potrafisz rozwiązać nie wahaj się wezwać wykwalifikowanego technika lub elektryka. Bezpieczeństwo i prawidłowe działanie instalacji są najważniejsze, a próba naprawy na siłę może prowadzić do jeszcze większych problemów i kosztów.
