Kluczowe kroki do prawidłowego podłączenia 6-żyłowego domofonu w bloku
- Zrozumienie funkcji każdej z 6 żył jest kluczowe, niezależnie od ich koloru.
- Multimetr to niezbędne narzędzie do bezpiecznej i precyzyjnej identyfikacji przewodów.
- Dokładne oznaczenie żył (Masa, Słuchawka, Mikrofon, Wywołanie, Elektrozaczep) jest podstawą sukcesu.
- Prawidłowe ustawienie zworek konfiguracyjnych w nowym unifonie zapewnia jego kompatybilność z systemem.
- Testowanie wszystkich funkcji po podłączeniu pozwala wykryć i szybko rozwiązać ewentualne problemy.
Zanim zaczniesz: Co musisz wiedzieć o 6-żyłowej instalacji domofonowej w bloku?
Systemy domofonowe w starszym budownictwie często bazują na analogowej technologii, a instalacja 6-żyłowa jest wariacją na temat popularnego systemu 4-żyłowego. Główna różnica polega na tym, że obwód sterujący elektrozaczepem jest w tym przypadku realizowany za pomocą dwóch oddzielnych przewodów. To rozszerzenie zapewnia większą niezawodność i separację funkcji. Niestety, w starszych instalacjach często brakuje standaryzacji kolorów kabli, co może stanowić wyzwanie. Dlatego kluczowe jest podejście metodyczne i ostrożność podczas pracy z przewodami.
Dlaczego akurat 6 żył? Zrozumienie logiki systemu analogowego
Każda z sześciu żył w analogowym systemie domofonowym ma swoją ściśle określoną rolę. Jest to ważne, aby zrozumieć, jak sygnały są przesyłane i jak urządzenie działa. Oto podział:
- Żyła 1: Słuchawka (głośnik unifonu) - Odpowiada za przewodzenie sygnału audio z kasety zewnętrznej do słuchawki w Twoim mieszkaniu. To dzięki niej słyszysz osobę stojącą przed drzwiami.
- Żyła 2: Mikrofon - Przewodzi sygnał audio z mikrofonu w Twojej słuchawce z powrotem do kasety zewnętrznej. Umożliwia rozmowę z osobą na zewnątrz.
- Żyła 3: Masa (GND) - Jest to wspólny punkt odniesienia dla wszystkich sygnałów elektrycznych w systemie, w tym audio i wywołania. Bez prawidłowego podłączenia masy, inne funkcje mogą nie działać.
- Żyła 4: Wywołanie (dzwonek) - Kiedy ktoś naciśnie przycisk dzwonka na panelu zewnętrznym, to właśnie na tej żyle pojawia się napięcie, sygnalizując potrzebę odebrania połączenia.
- Żyła 5 i 6: Elektrozaczep - Te dwie żyły tworzą dedykowany obwód do sterowania elektrozaczepem w drzwiach wejściowych. Naciśnięcie przycisku otwierania drzwi na unifonie powoduje zwarcie tego obwodu, co odblokowuje zamek.
Zrozumienie tych funkcji jest pierwszym krokiem do prawidłowego podłączenia nowego urządzenia.
Czy każdy 6-żyłowy unifon będzie pasował? Kwestia kompatybilności
Rynek oferuje wiele uniwersalnych unifonów, które są zaprojektowane do pracy z różnymi systemami domofonowymi, w tym z instalacjami 6-żyłowymi. Jednakże, aby zapewnić pełną funkcjonalność, często konieczne jest odpowiednie skonfigurowanie nowego urządzenia. W tym celu większość unifonów posiada specjalne zworki konfiguracyjne. Pozwalają one dostosować urządzenie do specyfiki systemu działającego w Twoim bloku, na przykład do systemów takich jak Urmet, Cyfral czy Laskomex. Zawsze sprawdzaj specyfikację techniczną nowego unifonu oraz instrukcję obsługi, aby upewnić się, że jest on kompatybilny i jak prawidłowo ustawić jego parametry.
Bezpieczeństwo przede wszystkim: Jak uniknąć porażenia prądem i uszkodzenia instalacji?
Praca z instalacją elektryczną, nawet niskonapięciową, wymaga zachowania szczególnej ostrożności. Przed rozpoczęciem jakichkolwiek prac, jeśli to możliwe, odłącz zasilanie do instalacji domofonowej. W budynkach wielorodzinnych domofon często zasilany jest z centrali na klatce schodowej, więc odłączenie bezpiecznika w mieszkaniu może nie wystarczyć. Jeśli nie masz pewności co do źródła zasilania, pracuj z najwyższą ostrożnością. Ryzyko zwarcia jest realne i może prowadzić do uszkodzenia nie tylko nowego unifonu, ale także centrali domofonowej w budynku, co narazi Cię na dodatkowe koszty. Zawsze upewnij się, że końcówki przewodów nie stykają się ze sobą ani z metalowymi elementami obudowy, jeśli nie są jeszcze podłączone.
Niezbędnik instalatora: Jakie narzędzia przygotować przed pracą?
Aby praca przebiegła sprawnie i bezpiecznie, warto wcześniej przygotować odpowiedni zestaw narzędzi. Posiadanie właściwego sprzętu znacząco ułatwi identyfikację przewodów i precyzyjne podłączenie nowego unifonu.
Multimetr – Twój najważniejszy sprzymierzeniec w identyfikacji kabli
Multimetr, czyli miernik uniwersalny, jest absolutnie kluczowym narzędziem w tym procesie. Jego podstawowe funkcje, takie jak pomiar napięcia (stałego i zmiennego) oraz pomiar ciągłości obwodu, pozwalają na precyzyjne zidentyfikowanie funkcji każdej z żył, nawet jeśli ich kolory są nietypowe lub nieczytelne. Bez multimetru próba identyfikacji przewodów "na oko" jest obarczona bardzo dużym ryzykiem błędu. To jedyna pewna metoda, aby mieć pewność, że podłączasz przewody zgodnie z ich przeznaczeniem.
Podstawowe narzędzia: Śrubokręty, ściągacz izolacji i kostki zaciskowe
Oprócz multimetru, przydatny będzie również zestaw podstawowych narzędzi:
- Precyzyjne śrubokręty (płaskie i krzyżakowe) niezbędne do odkręcania śrub mocujących obudowę unifonu oraz do dokręcania przewodów do zacisków.
- Ściągacz izolacji pozwala na bezpieczne i precyzyjne usunięcie fragmentu izolacji z końcówki przewodu, odsłaniając żyłę do podłączenia.
- Ostry nożyk może być pomocny w sytuacjach, gdy ściągacz izolacji nie daje rady lub gdy trzeba precyzyjnie oczyścić końcówkę przewodu.
- Kostki zaciskowe lub złączki WAGO przydadzą się, jeśli przewody są uszkodzone, zbyt krótkie lub gdy chcesz estetycznie połączyć nowe przewody z istniejącą instalacją.
Warto mieć pod ręką również taśmę izolacyjną, na wypadek potrzeby tymczasowego zabezpieczenia odsłoniętych żył.
Dokumentacja to podstawa: Zrób zdjęcie starego podłączenia!
Zanim zaczniesz cokolwiek demontować, poświęć chwilę na zrobienie wyraźnego zdjęcia podłączenia starego unifonu. To najprostszy i najskuteczniejszy sposób na uniknięcie błędów. Zdjęcie posłuży jako wizualna mapa, do której będziesz mógł się odwołać podczas podłączania nowego urządzenia, a także jako punkt wyjścia w razie problemów. Upewnij się, że na zdjęciu widać, który przewód jest podłączony do którego zacisku.

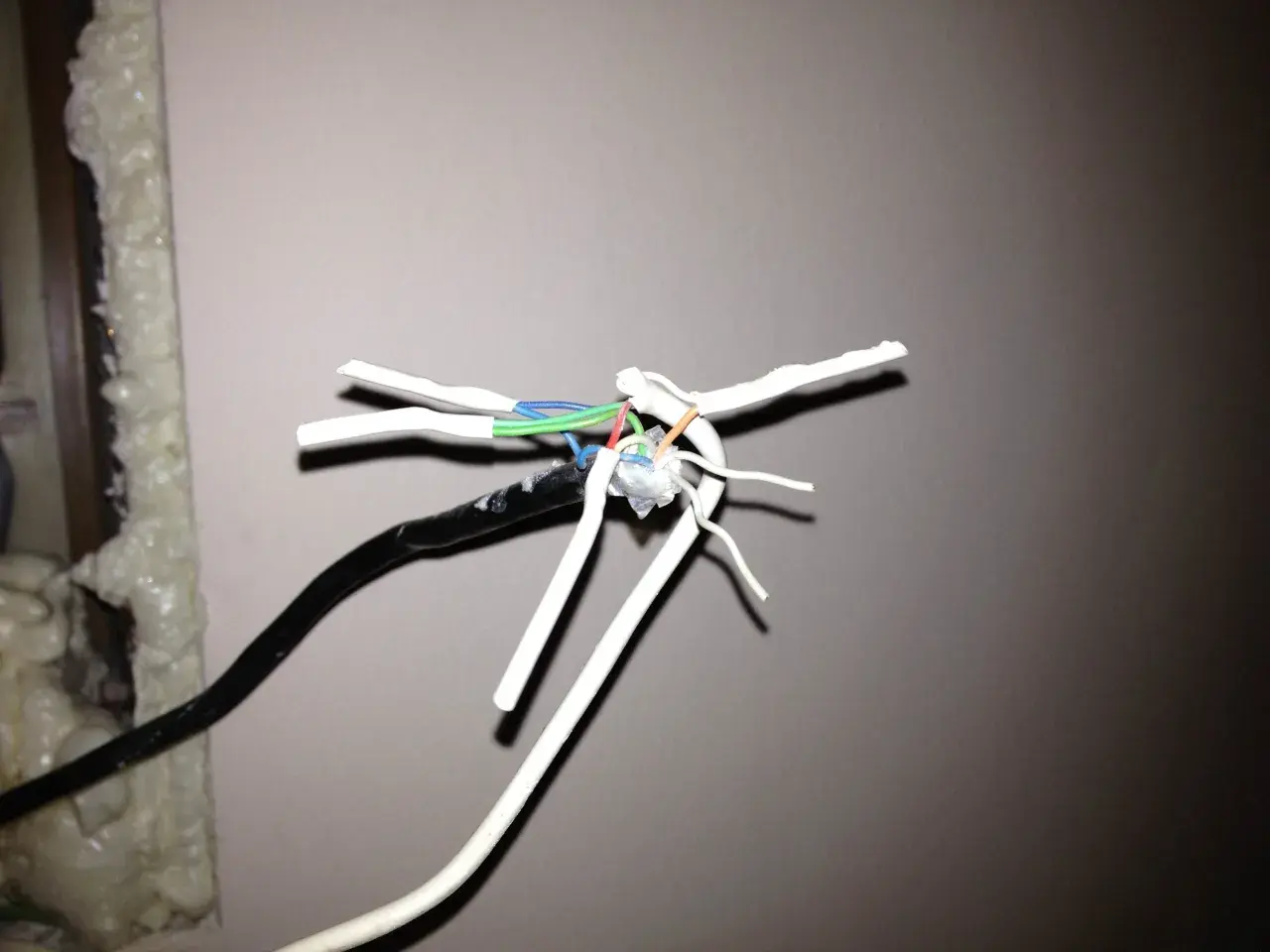

Rozszyfrowujemy kable: Jak zidentyfikować funkcję każdej z 6 żył?
To najbardziej techniczna, ale zarazem najważniejsza część całego procesu. Precyzyjna identyfikacja każdej żyły pozwoli Ci uniknąć błędów i zapewnić prawidłowe działanie domofonu. Użyjemy do tego naszego niezastąpionego multimetru.
Krok 1: Znajdowanie żyły masowej (MASA / GND) – punktu odniesienia
Żyła masowa jest kluczowa, ponieważ stanowi punkt odniesienia dla większości pomiarów. Często jest ona podłączona do metalowej obudowy starego unifonu lub oznaczona jako "GND" lub "Masa". Możesz spróbować zidentyfikować ją, mierząc napięcie między różnymi żyłami a obudową urządzenia lub innym elementem, który na pewno jest masą. Żyła, która nie wykazuje znaczącego napięcia względem innych, a jednocześnie jest podłączona do punktu masy, najprawdopodobniej jest właśnie tą właściwą. Upewnij się, że masz pewność co do żyły masowej, zanim przejdziesz do kolejnych kroków.
Krok 2: Lokalizowanie żyły wywołania (RING / CA) – sprawdzanie dzwonka
Aby zidentyfikować żyłę wywołania, poproś kogoś z rodziny lub sąsiada, aby nacisnął przycisk dzwonka na panelu zewnętrznym. Ustaw swój multimetr na pomiar napięcia (AC lub DC, w zależności od modelu domofonu, zazwyczaj AC). Następnie, przykładając jedną sondę do zidentyfikowanej żyły masowej, drugą sondę przykładaj kolejno do pozostałych nieznanych żył. Na żyle wywołania powinno pojawić się krótkotrwałe napięcie w momencie naciśnięcia przycisku dzwonka.
Krok 3: Identyfikacja żyły słuchawki (SPK) i mikrofonu (MIC)
Identyfikacja żył audio jest nieco bardziej złożona. Można ją przeprowadzić na kilka sposobów. Jedną z metod jest próba rozmowy z kimś na zewnątrz, gdy masz podłączone tylko te dwie żyły (oraz masę). Kiedy osoba na zewnątrz mówi, na jednej z żył (słuchawki) powinno pojawić się bardzo słabe napięcie AC. Kiedy Ty mówisz do mikrofonu, na drugiej żyle (mikrofonu) również powinno pojawić się napięcie. Alternatywnie, można spróbować podłączyć mały głośniczek lub mikrofon do każdej z żył i masy, aby sprawdzić, czy słychać sygnał dźwiękowy. Warto też sprawdzić w instrukcji nowego unifonu, jakie oznaczenia mają jego zaciski mikrofonu i głośnika.
Krok 4: Wykrywanie obwodu elektrozaczepu – dwóch żył otwierających drzwi
Dwie pozostałe żyły w Twojej instalacji są odpowiedzialne za otwieranie drzwi. Tworzą one obwód, który jest zamykany po naciśnięciu przycisku otwierania na unifonie. Możesz je zidentyfikować na kilka sposobów. Po pierwsze, jeśli stary unifon jeszcze działa, możesz spróbować zmierzyć ciągłość obwodu między tymi dwiema żyłami, naciskając przycisk otwierania. Po drugie, możesz zmierzyć spadek napięcia między nimi, gdy przycisk jest naciśnięty. Najczęściej jednak, po zidentyfikowaniu pozostałych czterech żył, te dwie ostatnie są już jednoznacznie przypisane do funkcji elektrozaczepu. W systemach 6-żyłowych te dwa przewody są zazwyczaj odseparowane od reszty sygnałów.
Co zrobić, gdy kolory kabli są zupełnie niestandardowe? Metoda na "żywym organizmie"
Nawet jeśli kolory kabli są zupełnie przypadkowe, systematyczne podejście z użyciem multimetru jest kluczem do sukcesu. Metoda "na żywym organizmie", czyli testowanie podłączonych przewodów w działającym systemie, jest najbardziej efektywna. Ważne jest, aby podczas tych testów zachować maksymalną ostrożność, używać multimetru i upewnić się, że żadne odsłonięte przewody nie stykają się ze sobą. Połączenie masy z innymi żyłami, które nie są masą, może spowodować zwarcie.
Podłączanie unifonu krok po kroku: Schemat i praktyczna instrukcja
Teraz, gdy już wiesz, jak zidentyfikować poszczególne żyły, możemy przejść do faktycznego montażu nowego unifonu. Postępuj zgodnie z poniższymi krokami, a z pewnością poradzisz sobie z tym zadaniem.
Demontaż starego aparatu – ostrożnie i z głową
Zacznij od delikatnego odkręcenia śrub mocujących obudowę starego unifonu. Gdy już uzyskasz dostęp do przewodów, zrób zdjęcie podłączenia (jeśli jeszcze tego nie zrobiłeś!). Następnie, ostrożnie odłącz każdy przewód od zacisku. Upewnij się, że nie uszkodzisz izolacji pozostałych żył. Jeśli zasilanie domofonu nie zostało odłączone, a przewody są odsłonięte, zabezpiecz ich końcówki taśmą izolacyjną, aby zapobiec przypadkowemu zwarciu.
Ustawienie zworek w nowym unifonie – klucz do kompatybilności
Większość uniwersalnych unifonów wymaga konfiguracji za pomocą zworek. Te małe plastikowe elementy, umieszczone na płytce drukowanej, pozwalają na dostosowanie urządzenia do konkretnego systemu domofonowego. Koniecznie zapoznaj się z instrukcją obsługi swojego nowego unifonu. Znajdziesz tam informacje, jak ustawić zworki dla różnych producentów systemów (np. Urmet, Cyfral, Laskomex) lub w trybie uniwersalnym. Prawidłowe ustawienie zworek jest kluczowe dla poprawnego działania funkcji takich jak wywołanie czy otwieranie drzwi.

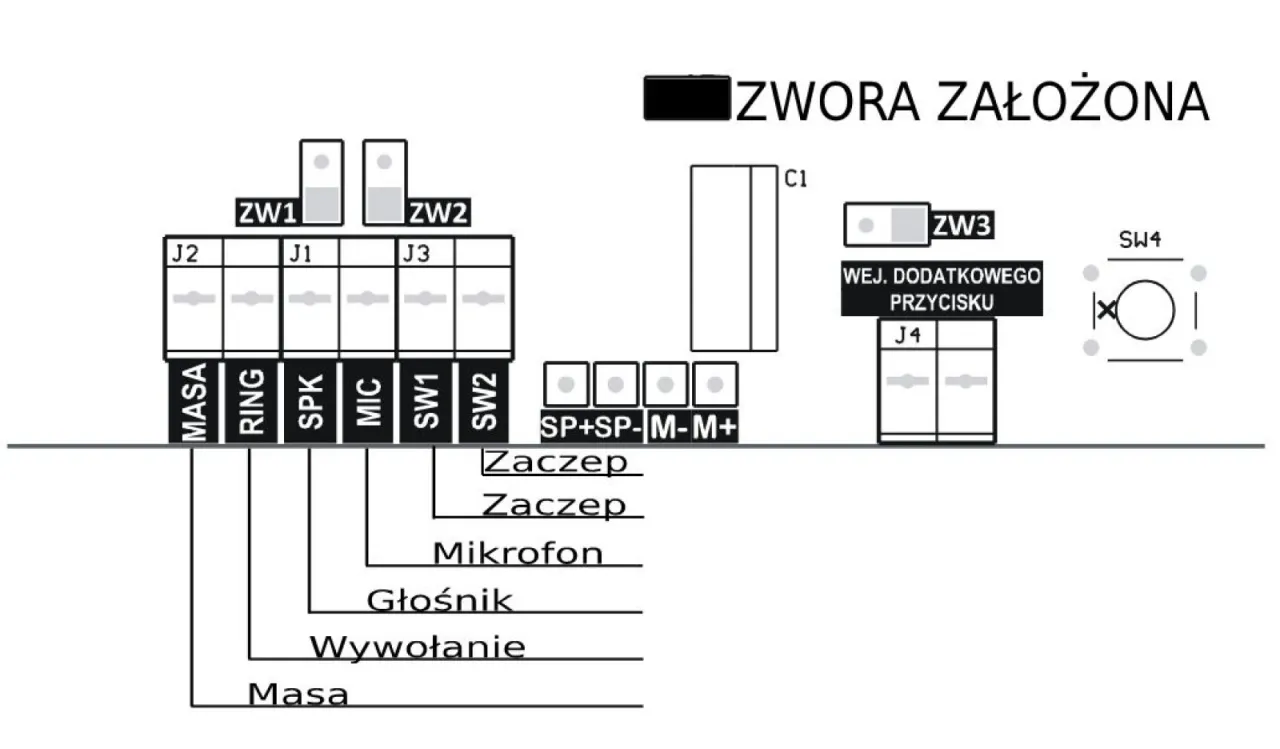

Podłączanie żył do zacisków nowego urządzenia – typowy schemat
Teraz czas na podłączenie przewodów. Zidentyfikowane wcześniej żyły podłącz do odpowiednich zacisków w nowym unifonie. Typowe oznaczenia zacisków to:
- SPK (Speaker) do żyły słuchawki
- MIC (Microphone) do żyły mikrofonu
- GND (Ground) do żyły masowej
- RING/CA (Call) do żyły wywołania
- Z1, Z2 (lub podobne oznaczenia) do dwóch żył elektrozaczepu
Upewnij się, że każdy przewód jest solidnie dokręcony do swojego zacisku. Dobry kontakt jest niezbędny dla prawidłowego przepływu sygnału. Jeśli przewody są luźne, mogą powodować problemy z dźwiękiem lub otwieraniem drzwi.
Montaż unifonu na ścianie i pierwsze uruchomienie
Po podłączeniu wszystkich przewodów, estetycznie ułóż kable w obudowie i zamknij ją, przykręcając śruby mocujące. Następnie zamontuj unifon na ścianie. Po upewnieniu się, że wszystko jest poprawnie zamocowane, możesz przystąpić do pierwszego uruchomienia. Poproś kogoś, aby zadzwonił do drzwi, a następnie przetestuj wszystkie funkcje: sprawdź, czy słychać rozmówcę, czy Twój mikrofon działa, czy możesz otworzyć drzwi za pomocą przycisku. Kompleksowe testowanie jest najlepszym sposobem na wczesne wykrycie ewentualnych problemów.Mój domofon nie działa! Najczęstsze problemy i ich rozwiązania
Nawet przy starannym wykonaniu, czasami pojawiają się problemy. Nie martw się, większość z nich można rozwiązać samodzielnie. Według danych El-Steam, większość problemów wynika z błędnego podłączenia żył lub słabego styku.
Problem: Domofon w ogóle nie dzwoni – co sprawdzić w pierwszej kolejności?
Jeśli po naciśnięciu przycisku dzwonka nic się nie dzieje, w pierwszej kolejności sprawdź prawidłowe podłączenie żyły wywołania (RING/CA) oraz żyły masowej (GND). Upewnij się, że na żyłę wywołania pojawia się napięcie, gdy ktoś dzwoni (możesz to sprawdzić multimetrem). Sprawdź również, czy zworki w nowym unifonie są ustawione poprawnie dla Twojego systemu. Czasami problemem może być również uszkodzona żyła wywołania na odcinku od kasety do mieszkania.Problem: Słyszę rozmówcę, ale on mnie nie słyszy (lub odwrotnie) – diagnostyka mikrofonu i głośnika
Taka sytuacja zazwyczaj wskazuje na problem z podłączeniem żyły mikrofonu (MIC) lub słuchawki (SPK), albo z masą. Sprawdź dokładnie połączenia tych żył. Upewnij się, że przewody są dobrze dokręcone do zacisków. Czasami problem może leżeć w samym unifonie jeśli jest uszkodzony lub nieprawidłowo skonfigurowany (zworki), może nie działać poprawnie. Warto też sprawdzić, czy mikrofon lub głośnik nie są fizycznie zasłonięte.
Problem: Przycisk otwierania drzwi nie reaguje – gdzie szukać przyczyny?
Jeśli po naciśnięciu przycisku otwierania nic się nie dzieje, problem najczęściej leży w podłączeniu dwóch żył elektrozaczepu (Z1, Z2). Sprawdź, czy są one prawidłowo podłączone do odpowiednich zacisków w unifonie oraz czy nie ma przerwy w obwodzie. Upewnij się, że przewody są dobrze dokręcone. Pamiętaj, że problem może również leżeć po stronie elektrozaczepu lub centrali domofonowej w budynku, jeśli wszystkie połączenia w Twoim mieszkaniu są poprawne.
Problem: W słuchawce słychać buczenie lub trzaski – jak zlikwidować zakłócenia?
Zakłócenia, takie jak buczenie czy trzaski, mogą być spowodowane kilkoma czynnikami. Najczęściej są to słabe połączenia lub brak dobrego styku na zaciskach, zwłaszcza na masie. Uszkodzona izolacja przewodów, która dopuszcza zakłócenia zewnętrzne, również może być przyczyną. Czasami problemem może być bliskość innych urządzeń generujących zakłócenia elektromagnetyczne. Dokładnie sprawdź wszystkie połączenia i upewnij się, że są one solidne. W skrajnych przypadkach, jeśli problem jest uporczywy, można rozważyć zastosowanie przewodów ekranowanych.
Czy na pewno dam radę sam? Kiedy wezwać spółdzielnię lub fachowca
Samodzielna naprawa domofonu jest często możliwa i satysfakcjonująca, ale istnieją sytuacje, w których lepiej zdać się na pomoc profesjonalistów.
Gdy problem dotyczy całego pionu – objawy awarii centrali
Jeśli zauważysz, że problem z domofonem dotyczy nie tylko Twojego mieszkania, ale także mieszkań sąsiadów w tym samym pionie, jest bardzo prawdopodobne, że przyczyną jest awaria centrali domofonowej. W takiej sytuacji nie próbuj naprawiać niczego na własną rękę. Skontaktuj się z administracją budynku lub spółdzielnią mieszkaniową. Tylko oni mają dostęp do centrali i mogą przeprowadzić odpowiednie naprawy. Samodzielna ingerencja w tym przypadku jest nie tylko nieskuteczna, ale także potencjalnie niebezpieczna.
Przeczytaj również: Jaki kabel do domofonu i elektrozaczepu - Czysty sygnał, pewny zamek
Jeśli mimo prób domofon dalej nie działa – granice amatorskich napraw
Nawet najlepsza instrukcja nie zawsze jest w stanie przewidzieć wszystkie możliwe scenariusze. Jeśli po dokładnym przejrzeniu wszystkich połączeń, sprawdzeniu zworek i wykonaniu wszystkich kroków opisanych w tym przewodniku, Twój domofon nadal nie działa poprawnie, być może problem jest bardziej złożony. W takiej sytuacji, aby uniknąć dalszych uszkodzeń instalacji lub narażenia się na ryzyko, najlepiej jest wezwać doświadczonego technika lub elektryka specjalizującego się w systemach domofonowych. Czasami warto zainwestować w profesjonalną pomoc, aby mieć pewność, że wszystko zostanie wykonane prawidłowo i bezpiecznie.
