Jak podłączyć domofon 2-żyłowy - zrób to sam i uniknij błędów

Instalacja domofonu 2-żyłowego jest jednym z najprostszych systemów komunikacji wejściowej, co czyni go popularnym rozwiązaniem zarówno w nowym, jak i starym budownictwie w Polsce. System ten, jak sama nazwa wskazuje, do pełnej funkcjonalności wykorzystuje tylko dwa przewody. Za ich pomocą realizowane są wszystkie kluczowe funkcje: sygnał wywołania (dzwonek), transmisja głosu w obie strony (rozmowa) oraz sterowanie elektrozaczepem otwierającym drzwi lub furtkę. Ten praktyczny przewodnik przeprowadzi Cię krok po kroku przez proces podłączania domofonu dwużyłowego, idealny dla osób chcących samodzielnie wykonać tę czynność. Choć wydaje się to skomplikowane, z odpowiednimi wskazówkami i narzędziami, każdy jest w stanie to zrobić, oszczędzając czas i pieniądze.

Dlaczego system 2-żyłowy to wciąż najpopularniejszy wybór w polskich blokach?

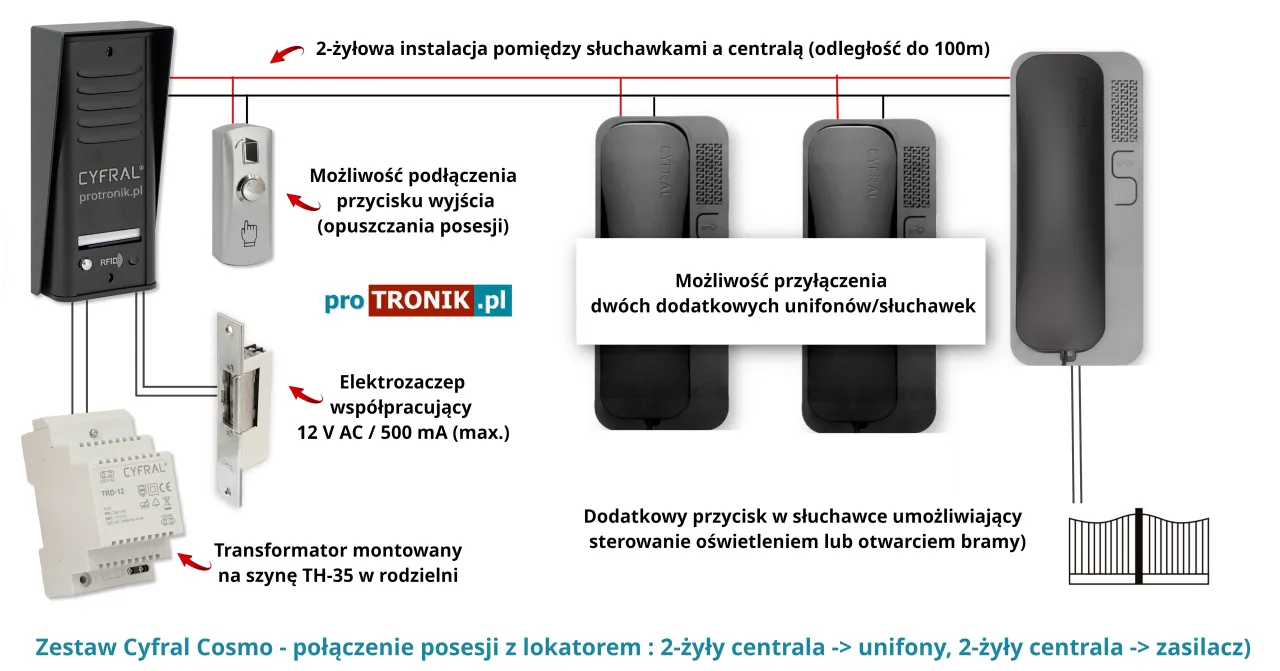

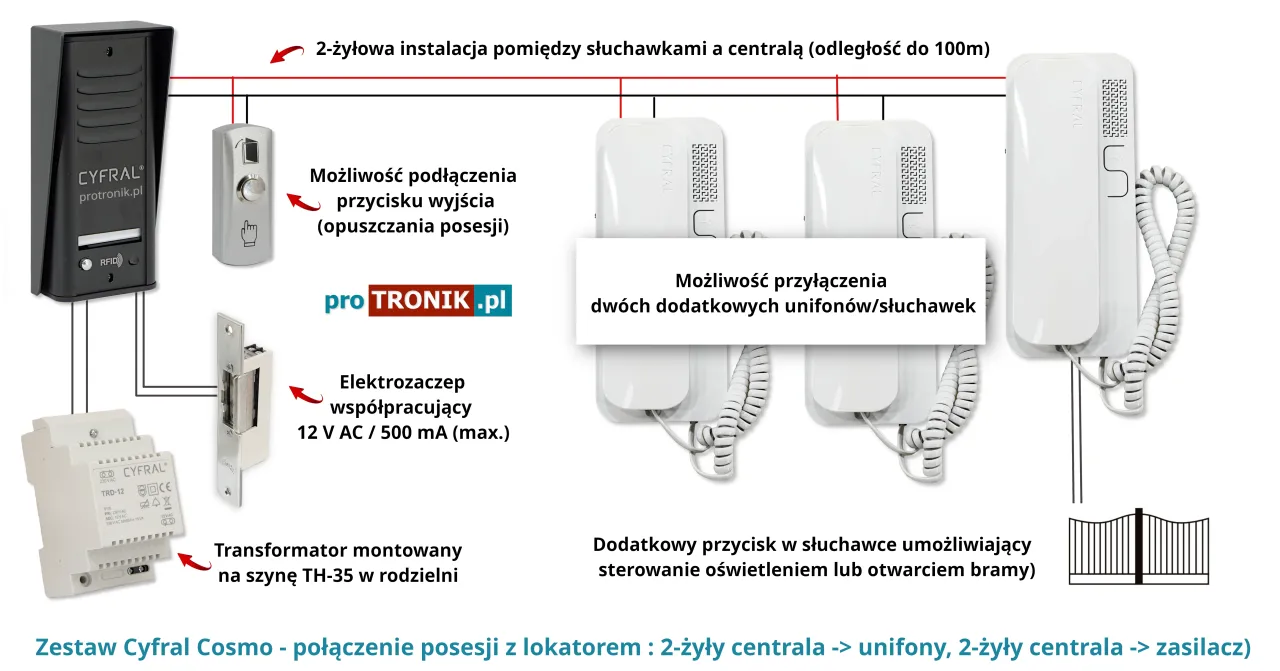

System dwużyłowy zyskał ogromną popularność w Polsce dzięki swojej prostocie i efektywności. Jak sama nazwa wskazuje, do pełnej funkcjonalności wykorzystuje zaledwie dwa przewody. To właśnie te dwa przewody są odpowiedzialne za wszystkie kluczowe funkcje, z których korzystamy na co dzień: od sygnału wywołania, czyli dzwonka informującego o przybyciu gościa, przez dwukierunkową transmisję głosu umożliwiającą rozmowę, aż po sterowanie elektrozaczepem, który otwiera drzwi lub furtkę. Ta minimalistyczna konstrukcja sprawia, że system jest niezawodny i łatwy w utrzymaniu, co przekłada się na jego szerokie zastosowanie. Najczęściej spotkasz go w budynkach wielorodzinnych blokach mieszkalnych i kamienicach, ale niektórzy właściciele domów jednorodzinnych również decydują się na to rozwiązanie ze względu na jego prostotę.

Niezawodność i łatwość instalacji sprawiają, że system dwużyłowy jest rozwiązaniem, które sprawdziło się przez lata. Jego prostota oznacza mniej potencjalnych punktów awarii w porównaniu do bardziej skomplikowanych systemów. To właśnie dlatego, mimo rozwoju technologii, wciąż jest to najczęściej wybierany standard w polskich blokach.

Zanim zaczniesz montaż: kluczowa diagnoza istniejącej instalacji

Zanim przystąpisz do jakichkolwiek prac, kluczowe jest dokładne zdiagnozowanie istniejącej instalacji domofonowej. Podstawowym krokiem jest rozróżnienie, czy mamy do czynienia z systemem cyfrowym, czy analogowym. Ta wiedza jest fundamentalna, ponieważ od niej zależy wybór odpowiedniego unifonu. Systemy cyfrowe, choć oferują więcej funkcji, wymagają precyzyjnego dopasowania unifonu do centrali i często ustawienia adresu mieszkania. Systemy analogowe są prostsze i zazwyczaj bardziej uniwersalne pod tym względem.

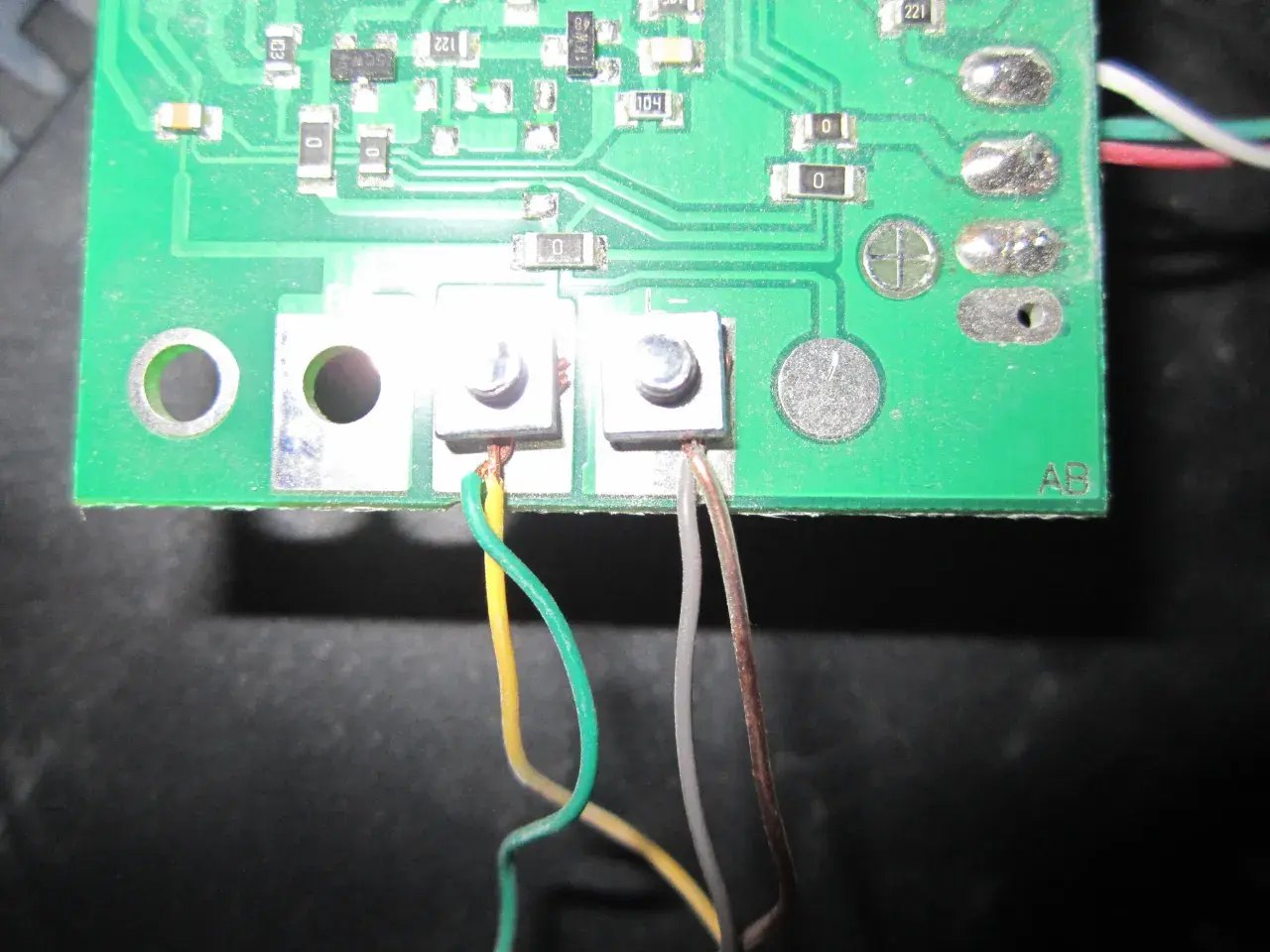

Aby to zrobić, zazwyczaj wystarczy zdjąć obudowę starego unifonu. Wewnątrz zobaczysz płytkę drukowaną z podłączonymi przewodami. Policz, ile żył jest podłączonych do zacisków. Jeśli są to tylko dwa, potwierdza to, że masz do czynienia z systemem dwuprzewodowym. Warto również przyjrzeć się oznaczeniom na płytce drukowanej lub na obudowie często można tam znaleźć informacje o producencie i modelu systemu, co ułatwi dobór nowego urządzenia.

Przygotuj sobie również niezbędne narzędzia i materiały. Zazwyczaj potrzebne będą:

• Wkrętaki precyzyjne, płaskie i krzyżakowe, do odkręcania starych i przykręcania nowych przewodów.
• Ściągacz izolacji pozwoli na bezpieczne i precyzyjne odsłonięcie końcówek przewodów.
• Multimetr niezbędny do identyfikacji przewodów, zwłaszcza w systemach cyfrowych lub gdy kolory kabli są mylące.
• Taśma izolacyjna do zabezpieczenia ewentualnych połączeń lub izolowania nieużywanych przewodów.
• Nóż do ewentualnego przycinania przewodów.

Pamiętaj, że dokładne przygotowanie to połowa sukcesu. Dzięki temu unikniesz frustracji i niepotrzebnych przestojów podczas pracy.

Identyfikacja przewodów jak u profesjonalisty: od czego zależy sukces podłączenia?

W instalacjach domofonowych kolory kabli mogą być mylące i nie zawsze odpowiadają standardowym oznaczeniom. Dlatego tak ważne jest, aby nauczyć się profesjonalnie identyfikować poszczególne żyły. W systemie dwużyłowym mamy do czynienia z dwoma kluczowymi przewodami: masą (często oznaczaną jako "minus" lub wspólna) i przewodem sygnałowym (często oznaczanym jako "plus" lub linia). Prawidłowe ich rozróżnienie jest kluczowe, zwłaszcza w systemach cyfrowych, gdzie pomylenie polaryzacji może skutkować nieprawidłowym działaniem lub nawet uszkodzeniem urządzenia.

Do precyzyjnej identyfikacji przewodów najlepiej użyć multimetru. Oto jak to zrobić krok po kroku:

1. Ustaw multimetr na pomiar napięcia stałego (DCV). Skala powinna być odpowiednio dobrana, zazwyczaj wystarczy zakres do 20V.
2. Podłącz sondy multimetru do dwóch przewodów, które chcesz zidentyfikować. Zwróć uwagę na wskazania multimetru.
3. Jeśli multimetr pokazuje wartość dodatnią (np. +5V, +12V), oznacza to, że przewód podłączony do czerwonej sondy (plus) to przewód sygnałowy, a przewód podłączony do czarnej sondy (minus) to masa.
4. Jeśli multimetr pokazuje wartość ujemną (np. -5V, -12V), oznacza to, że polaryzacja jest odwrócona przewód podłączony do czerwonej sondy to masa, a do czarnej przewód sygnałowy.
5. Jeśli multimetr pokazuje 0V lub bardzo niską wartość, może to oznaczać, że żaden z tych przewodów nie jest aktywny w danym momencie lub że system jest zasilany inaczej. Warto wtedy spróbować podłączyć jeden z przewodów do masy (np. do metalowej obudowy jeśli jest dostępna) i sprawdzić, czy na drugim pojawi się napięcie.

Pamiętaj, że w systemach analogowych polaryzacja często nie ma znaczenia, ale w systemach cyfrowych jest kluczowa. Typowe oznaczenia zacisków na unifonach to:

• LINE, L, M zazwyczaj oznaczają masę (wspólny przewód).
• S, AUDIO, DZW, + zazwyczaj oznaczają przewód sygnałowy, audio lub sygnał dzwonka.

Instrukcja podłączenia unifonu 2-żyłowego krok po kroku

Przeprowadzenie instalacji nowego unifonu dwużyłowego jest procesem, który można wykonać samodzielnie, postępując zgodnie z poniższymi krokami. Kluczem jest dokładność i cierpliwość.

1. Krok 1: Bezpieczeństwo przede wszystkim – jak przygotować miejsce pracy?

   Zanim zaczniesz cokolwiek podłączać, upewnij się, że pracujesz w bezpiecznych warunkach. W przypadku domofonów zasilanych z sieci, jeśli masz możliwość, odłącz zasilanie do systemu domofonowego (np. wyłączając odpowiedni bezpiecznik w rozdzielni). Jeśli nie masz pewności, jak to zrobić, lepiej skonsultuj się z elektrykiem lub technikiem. Zawsze pracuj z odłączonym zasilaniem. Upewnij się, że miejsce pracy jest dobrze oświetlone, a narzędzia są pod ręką. Zabezpiecz podłogę przed ewentualnymi zabrudzeniami.

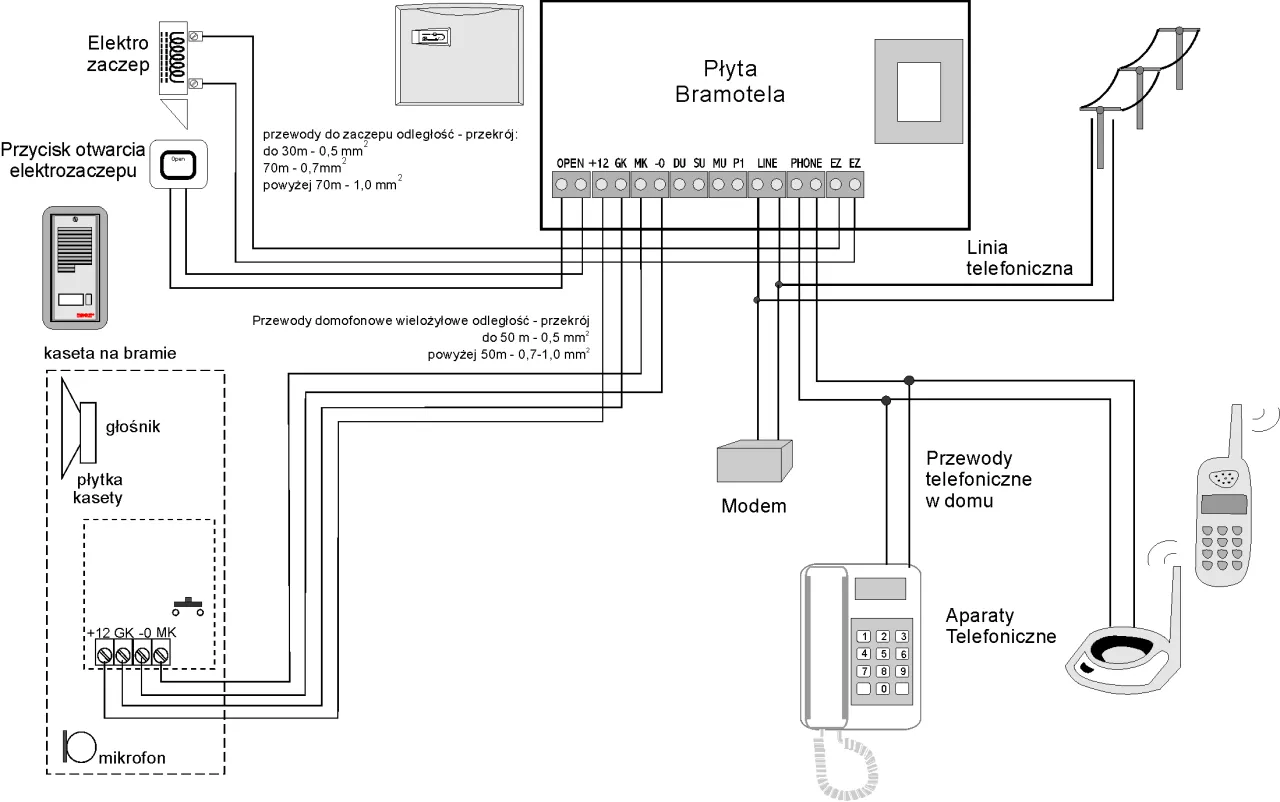

2. Krok 2: Podłączanie przewodów do zacisków – uniwersalny schemat i oznaczenia.

   Po zidentyfikowaniu przewodów (masa i sygnał) oraz zapoznaniu się z oznaczeniami na nowym unifonie, możesz przystąpić do podłączania. Zazwyczaj na unifonie znajdują się zaciski śrubowe. Odkręć je lekko, aby zrobić miejsce na przewody. Wsuń odpowiednio przygotowany (pozbawiony izolacji na końcu) przewód masy do zacisku oznaczonego jako M, LINE lub L. Następnie wsuń przewód sygnałowy do zacisku oznaczonego jako S, AUDIO lub DZW. Dokładnie dokręć śrubki, upewniając się, że przewody są solidnie zamocowane i nie ma ryzyka ich wysunięcia. Sprawdź, czy żaden fragment izolacji nie dostał się do zacisku, co mogłoby spowodować zwarcie.

3. Krok 3 (Tylko dla systemów cyfrowych): Jak poprawnie ustawić numer mieszkania za pomocą zworek?

   W przypadku systemów cyfrowych, takich jak popularne systemy Cyfral, Laskomex czy Elfon, kluczowe jest poprawne ustawienie numeru mieszkania. Na płytce drukowanej unifonu znajdują się małe zworki (mostki), które służą do konfiguracji. Zazwyczaj każdy zestaw zworek odpowiada za jeden bit adresu. Aby ustawić numer mieszkania, musisz zapoznać się z instrukcją obsługi unifonu lub schematem dostarczonym przez producenta centrali domofonowej. Zazwyczaj polega to na włożeniu lub wyjęciu małych plastikowych mostków w odpowiednie pozycje, zgodnie z binarnym kodem numeru mieszkania. Błędne ustawienie zworek jest jedną z najczęstszych przyczyn problemów z działaniem domofonu w systemach cyfrowych.

4. Krok 4: Montaż unifonu na ścianie i pierwsze uruchomienie.

   Po podłączeniu przewodów i skonfigurowaniu zworek (jeśli dotyczy), możesz zamontować unifon na ścianie. Zazwyczaj odbywa się to poprzez przykręcenie podstawy montażowej do ściany, a następnie nałożenie na nią obudowy unifonu. Upewnij się, że montaż jest stabilny i estetyczny. Po zamontowaniu, jeśli odłączałeś zasilanie, możesz je ponownie włączyć. Następnie przetestuj działanie domofonu: naciśnij przycisk wywołania na panelu zewnętrznym, sprawdź, czy słychać dzwonek, czy rozmowa działa poprawnie i czy przycisk otwierania furtki reaguje. Jeśli wszystko działa, gratulacje!

Domofon nie działa? Najczęstsze problemy i gotowe rozwiązania

Nawet po starannym podłączeniu, czasami domofon może nie działać poprawnie. Oto najczęstsze problemy i sposoby ich rozwiązania:

• Problem: Unifon nie dzwoni

  Co sprawdzić: Upewnij się, że zasilanie systemu jest włączone. Sprawdź poprawność podłączenia przewodów do zacisków unifonu czy są dobrze dokręcone i czy nie pomyliłeś masy z sygnałem (zwłaszcza w systemach cyfrowych). W systemach cyfrowych kluczowe jest sprawdzenie, czy zworki adresowe są poprawnie ustawione dla Twojego mieszkania. Czasem problemem może być również uszkodzony dzwonek w samym unifonie.

• Problem: Nic nie słychać lub rozmowa jest przerywana

  Co sprawdzić: Słabe połączenia przewodów to częsta przyczyna problemów z jakością dźwięku. Sprawdź, czy wszystkie połączenia są solidne. Może to być również objaw uszkodzonego przewodu w instalacji (np. przetarty lub przerwany) lub niekompatybilności nowego unifonu z centralą domofonową. Warto też upewnić się, że słuchawka jest prawidłowo osadzona na widełkach.

• Problem: Przycisk otwierania furtki nie reaguje

  Co sprawdzić: Ten problem zazwyczaj wskazuje na problem z sygnałem sterującym elektrozaczepem. Sprawdź, czy przewód odpowiedzialny za otwieranie furtki jest prawidłowo podłączony. Może to być również problem z samym elektrozaczepem (np. brak zasilania, uszkodzenie) lub z centralą domofonową. Czasem wystarczy lekko poluzować śrubkę przycisku otwierania i ponownie ją dokręcić.

• Problem: Ciągły pisk lub buczenie w słuchawce

  Co sprawdzić: Taki objaw często świadczy o problemach z masą lub zakłóceniach w instalacji. Upewnij się, że połączenie masy jest solidne i że nie ma zwarcia z innymi przewodami. Czasami przyczyną może być uszkodzony unifon lub zakłócenia elektromagnetyczne w pobliżu instalacji. Według danych Lemor.pl, problemy z masą są jedną z częstszych przyczyn zakłóceń w domofonach.

Wybór nowego unifonu: Na co zwrócić uwagę, by uniknąć problemów z kompatybilnością?

Wybór nowego unifonu to kluczowy etap, który może zadecydować o powodzeniu całej instalacji. Najważniejszym aspektem, na który musisz zwrócić uwagę, jest kompatybilność unifonu z centralą domofonową zainstalowaną w Twoim bloku. Jest to szczególnie istotne w przypadku systemów cyfrowych, które są bardziej specyficzne i wymagają ścisłego dopasowania. Nie każdy unifon będzie działał z każdą centralą, a próba podłączenia niekompatybilnego urządzenia jest częstą przyczyną problemów, które mogą prowadzić do jego uszkodzenia.

Gdzie szukać informacji o kompatybilności? Najlepszym źródłem jest zazwyczaj stary unifon, który demontujesz. Często na jego obudowie lub płytce drukowanej znajduje się nazwa producenta i model systemu (np. Cyfral, Laskomex, Urmet, Kenbit). Zanotuj te informacje. Jeśli nie możesz ich znaleźć, warto skontaktować się z administracją budynku lub firmą konserwującą domofony oni powinni posiadać dokumentację systemu i wiedzieć, jakie unifony są zalecane. Pamiętaj, że nawet unifony tego samego producenta mogą nie być ze sobą w pełni kompatybilne, jeśli pochodzą z różnych serii lub obsługują różne typy systemów.

Zawsze sprawdzaj specyfikację techniczną nowego unifonu i porównuj ją z informacjami o istniejącym systemie. Jeśli masz wątpliwości, najlepiej wybrać unifon uniwersalny, który jest przeznaczony do współpracy z wieloma systemami, lub skonsultować się ze sprzedawcą lub fachowcem.

Czy można zrobić to lepiej? Dobre praktyki i wskazówki dla majsterkowiczów

Aby Twoja instalacja domofonowa była nie tylko sprawna, ale także trwała i estetyczna, warto zastosować kilka dobrych praktyk:

• Jak solidnie zamocować przewody, aby uniknąć awarii w przyszłości?

  Upewnij się, że końcówki przewodów są dobrze odizolowane i czyste. Dokręcaj śrubki zacisków z wyczuciem wystarczająco mocno, aby zapewnić dobry kontakt, ale bez ryzyka zerwania gwintu lub uszkodzenia przewodu. Warto rozważyć użycie specjalnych złączek do przewodów, jeśli są one dostępne i pasują do Twojej instalacji. Unikaj naprężeń przewodów powinny one swobodnie dochodzić do zacisków, bez naciągania. Jeśli przewody są luźne lub uszkodzone, warto je wymienić lub solidnie zaizolować taśmą izolacyjną.

• Przeczytaj również: Jaki kabel do domofonu i elektrozaczepu - Czysty sygnał, pewny zamek

  Estetyka też się liczy: Jak ukryć przewody i zamontować unifon?

  Przewody wychodzące ze ściany można estetycznie ukryć za pomocą listew maskujących, które są dostępne w różnych kolorach i rozmiarach. Jeśli masz możliwość, poprowadź przewody w bruzdach w ścianie przed jej otynkowaniem to najbardziej estetyczne rozwiązanie. Przy montażu unifonu na ścianie, upewnij się, że jest on zamontowany równo i stabilnie. Używaj odpowiednich kołków i wkrętów, dopasowanych do rodzaju ściany. Czysta i schludna instalacja nie tylko cieszy oko, ale także minimalizuje ryzyko przypadkowego uszkodzenia przewodów.
