Wybór odpowiedniego okablowania do domofonu i elektrozaczepu to kluczowa decyzja, która wpływa na niezawodność i funkcjonalność całego systemu. Ten artykuł dostarczy Ci konkretnych, technicznych wskazówek dotyczących typów przewodów, ich przekroju i liczby żył, aby pomóc Ci uniknąć typowych błędów instalacyjnych i cieszyć się bezproblemowym działaniem przez lata.
Wybór odpowiedniego kabla do domofonu i elektrozaczepu to klucz do niezawodnej i trwałej instalacji
- Do domofonów analogowych najczęściej stosuje się przewody YTDY, natomiast do nowoczesnych systemów wideo i cyfrowych rekomendowana jest skrętka komputerowa (UTP/FTP).
- Elektrozaczep wymaga osobnego, grubszego kabla (przekrój 1,0-1,5 mm²) ze względu na większy pobór prądu, co zapobiega spadkom napięcia.
- Zawsze warto położyć kabel z zapasem co najmniej 2-4 dodatkowych żył na potrzeby przyszłej rozbudowy lub w razie uszkodzenia.
- Dla dłuższych instalacji (powyżej 30-50 metrów) należy zastosować kable o większym przekroju żył (np. 0,75 mm² lub 1,0 mm²), aby zminimalizować spadki napięcia.
- Instalacje zewnętrzne bezwzględnie wymagają specjalnych kabli ziemnych (np. YKY) lub żelowanych (np. XzTKMXpw), odpornych na wilgoć i warunki atmosferyczne.

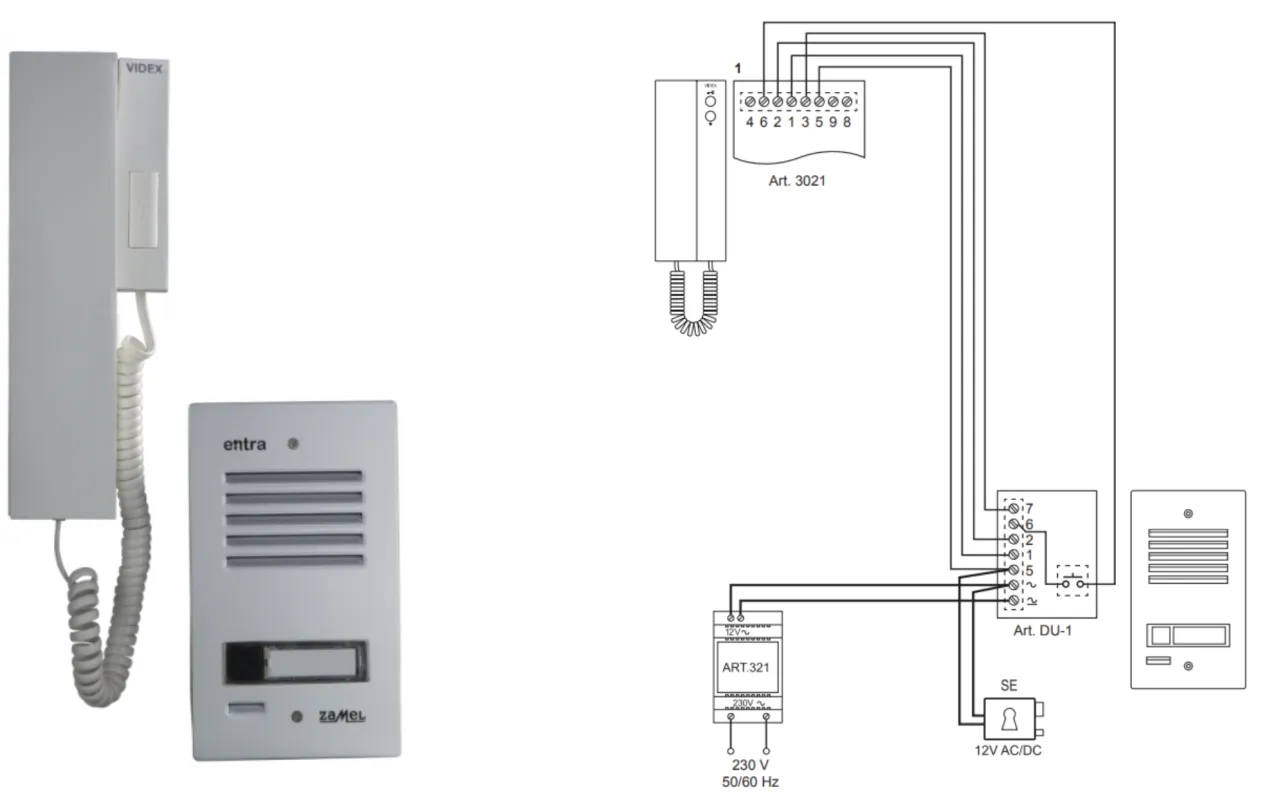

Dlaczego dobór właściwego kabla jest ważniejszy niż myślisz?
Jak zły kabel może zniszczyć działanie nawet najlepszego domofonu?
Zastosowanie niewłaściwego kabla to prosta droga do frustracji i problemów. Najczęstszymi konsekwencjami są spadki napięcia, które szczególnie dotkliwie wpływają na elektrozaczepy. Mogą one prowadzić do nieprawidłowego działania, a nawet całkowitego braku otwarcia furtki. W przypadku wideodomofonów, cienki lub źle ekranowany przewód może powodować zakłócenia sygnału usłyszysz szumy w audio lub zobaczysz niepokojące zniekształcenia obrazu. Co więcej, wybór kabla o niewystarczającej liczbie żył lub przekroju może uniemożliwić przyszłą rozbudowę systemu, na przykład o dodatkowe kamery czy sterowanie bramą. Wreszcie, kiepskiej jakości okablowanie jest bardziej podatne na szybsze zużycie i awarie, często spowodowane przeciążeniem. Pamiętaj, że nawet najdroższy i najbardziej zaawansowany domofon czy wideodomofon nie zadziała poprawnie, jeśli zostanie podłączony za pomocą nieodpowiedniego okablowania.
Planowanie na lata: dlaczego warto położyć kabel z zapasem żył już dziś?
W dzisiejszych czasach technologia rozwija się w błyskawicznym tempie, a nasze potrzeby mogą się zmieniać. Dlatego planując instalację domofonową, warto myśleć perspektywicznie. Położenie kabla z niewielkim zapasem żył zgodnie z zaleceniami, mówiącymi o 2-4 dodatkowych przewodach to inwestycja, która w przyszłości może zaoszczędzić nam sporo kłopotu i pieniędzy. Wyobraź sobie, że za kilka lat będziesz chciał zautomatyzować furtkę, dodać kolejną kamerę przy garażu, zainstalować czujnik ruchu lub po prostu jedna z żył ulegnie uszkodzeniu. Mając zapas, te rozszerzenia lub naprawy będą znacznie prostsze i tańsze, ponieważ unikniesz konieczności ponownego kucia ścian. To niewielki koszt na etapie budowy czy remontu, który procentuje przez lata bezproblemowego użytkowania.
Kabel do domofonu – jaki typ wybrać, by cieszyć się czystym dźwiękiem i obrazem?
Klasyka gatunku: przewód YTDY w systemach analogowych
Jeśli Twoja instalacja opiera się na tradycyjnym, analogowym domofonie, najprawdopodobniej spotkasz się z przewodem typu YTDY. Jest to niezwykle popularny wybór do wewnętrznych instalacji domofonowych i alarmowych. Przewód ten charakteryzuje się jednodrutowymi żyłami wykonanymi z miedzi, zazwyczaj o przekroju 0,5 mm². Dostępny jest w wariantach z różną liczbą żył od zaledwie dwóch, aż po kilkanaście, co pozwala na dopasowanie go do specyficznych wymagań danego modelu urządzenia. Jest to rozwiązanie sprawdzone i niezawodne w prostszych systemach audio.
Skrętka komputerowa (UTP/FTP) – uniwersalne rozwiązanie dla nowoczesnych instalacji
W świecie nowoczesnych technologii, gdzie dominują systemy wideo i cyfrowe domofony IP, coraz częściej wybieranym rozwiązaniem jest skrętka komputerowa, znana jako UTP lub FTP. Jej konstrukcja, polegająca na skręceniu par przewodów, zapewnia lepszą odporność na zakłócenia elektromagnetyczne, co jest kluczowe dla stabilnego przesyłu sygnału wideo i danych. Co więcej, skrętka doskonale nadaje się do systemów wykorzystujących zasilanie w standardzie PoE (Power over Ethernet), gdzie jednym kablem przesyłany jest zarówno sygnał, jak i zasilanie. Jej uniwersalność sprawia, że świetnie sprawdza się również w niektórych instalacjach analogowych, oferując często lepszą jakość sygnału niż tradycyjne przewody.
Ile żył naprawdę potrzebujesz? Praktyczny poradnik liczenia
Określenie potrzebnej liczby żył w kablu domofonowym może wydawać się skomplikowane, ale w rzeczywistości jest dość proste. Tradycyjne, analogowe systemy domofonowe zazwyczaj wymagają od 4 do 8 żył. Nowsze, cyfrowe instalacje IP często potrzebują ich mniej wystarczyć mogą nawet 2-4 żyły. Jednakże, jak już wspominałem, zawsze warto mieć zapas. Położenie kabla z dodatkowymi 2-4 żyłami to niewielki koszt na etapie instalacji, który może okazać się nieoceniony w przyszłości. Pomyśl o możliwości podłączenia bramy, dodatkowej kamery, czy po prostu o zabezpieczeniu się na wypadek uszkodzenia jednej z żył. Ten niewielki zapas daje spokój na lata.
Instalacja na zewnątrz? Tylko kable żelowane i ziemne!
Kable przeznaczone do użytku wewnętrznego, takie jak wspomniany YTDY, absolutnie nie nadają się do instalacji zewnętrznych. Warunki atmosferyczne wilgoć, promieniowanie UV, niskie i wysokie temperatury szybko doprowadzą do ich degradacji i awarii. Jeśli planujesz prowadzić okablowanie na zewnątrz, na przykład do furtki, kamery przy bramie czy domofonu na słupku, musisz zastosować specjalistyczne rozwiązania. W przypadku układania kabla bezpośrednio w ziemi, niezbędne są kable ziemne, oznaczone na przykład jako YKY. Natomiast do instalacji na elewacji, w peszlach lub w miejscach narażonych na zmienne warunki atmosferyczne, idealnie sprawdzą się kable żelowane, takie jak XzTKMXpw. Ich konstrukcja zapewnia doskonałą odporność na wilgoć i czynniki zewnętrzne, gwarantując długotrwałe i bezawaryjne działanie.

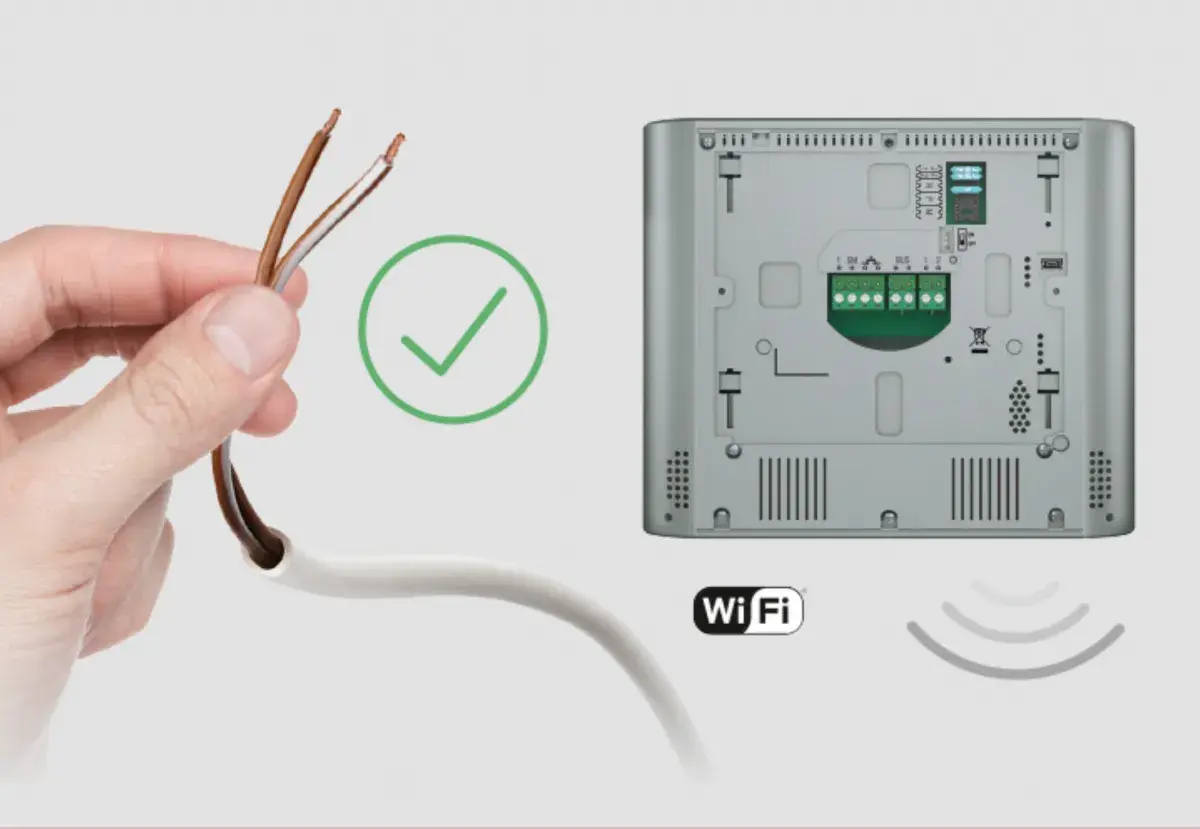

Osobna kwestia: jaki kabel zasili elektrozaczep w furtce?
Dlaczego elektrozaczep potrzebuje "grubszego" kabla niż domofon?
Elektrozaczep to element, który do prawidłowego działania potrzebuje znacznie więcej energii niż sam domofon czy wideodomofon. Jego zadaniem jest zwolnienie mechanicznej blokady furtki, co wymaga krótkotrwałego, ale intensywnego impulsu prądu. Jeśli do zasilania elektrozaczepu użyjemy tego samego cienkiego kabla, co do przesyłu sygnału domofonowego, niemal na pewno dojdzie do spadków napięcia. Skutkiem tego może być nie tylko nieprawidłowe działanie zamka jego "niechęć" do otwarcia ale także ryzyko jego uszkodzenia. Dlatego tak ważne jest, aby elektrozaczep miał dedykowane, odpowiednio grube zasilanie.
Rekomendowany przekrój żył, by zamek zawsze działał bez zarzutu
Aby mieć pewność, że elektrozaczep będzie działał niezawodnie, nawet po wielu latach użytkowania, należy zastosować odpowiedni przekrój żył. Zgodnie z zaleceniami, do zasilania elektrozaczepu powinno się używać osobnego, dwużyłowego przewodu. Minimalny zalecany przekrój żył to 1,0 mm², a w przypadku dłuższych odległości nawet 1,5 mm². Taki przekrój zapewnia wystarczającą obciążalność prądową i minimalizuje ryzyko wystąpienia spadków napięcia, co przekłada się na płynne i bezproblemowe otwieranie furtki za każdym razem.
Czy można zasilać elektrozaczep z tego samego kabla co domofon? Wady i zalety
Choć w bardzo krótkich instalacjach, gdzie odległość między domofonem a elektrozaczepem jest minimalna, teoretycznie można by próbować zasilać elektrozaczep z tego samego kabla co domofon, jest to rozwiązanie zdecydowanie niezalecane. Główną wadą jest wspomniane już ryzyko spadków napięcia. Wysoki pobór prądu przez elektrozaczep może zakłócić działanie domofonu, powodując szumy w audio lub problemy z obrazem. Ponadto, jeśli zasilanie nie będzie wystarczające, elektrozaczep może ulec awarii. Zgodnie z najlepszymi praktykami, zawsze zaleca się prowadzenie osobnego, dedykowanego kabla dla elektrozaczepu. To gwarancja stabilności i niezawodności całego systemu.
Grubość ma znaczenie! Jak dobrać przekrój żyły do odległości?
Złota zasada: im dalej, tym grubszy kabel
Podstawowa zasada, którą należy zapamiętać przy doborze okablowania, jest prosta: im większa odległość między urządzeniami (np. między panelem zewnętrznym a unitem wewnętrznym domofonu, lub między zasilaczem a elektrozaczepem), tym grubszy powinien być przekrój żył kabla. Wynika to z fizyki dłuższy przewód stawia większy opór przepływającemu prądowi, co prowadzi do spadków napięcia. Aby temu zapobiec i zapewnić stabilne działanie całego systemu, konieczne jest zastosowanie przewodów o odpowiednio większym przekroju.
Krótkie dystanse (do 30 m) – jaki przekrój będzie wystarczający?
W przypadku krótkich dystansów, zazwyczaj do około 30 metrów, dobór kabla jest nieco mniej krytyczny, ale nadal ważny. Dla sygnału domofonowego (audio i wideo) w systemach analogowych, często wystarczający będzie standardowy przewód YTDY o przekroju 0,5 mm² lub odpowiednia skrętka komputerowa. Jednakże, jeśli chodzi o zasilanie elektrozaczepu, nawet na tak krótkim dystansie, zawsze zalecam stosowanie osobnego kabla o przekroju minimum 2x1,0 mm². Zapewni to odpowiednią moc i stabilność działania zamka.
Dłuższe instalacje (powyżej 50 m) – jak uniknąć problemów z jakością sygnału?
Gdy odległość między urządzeniami przekracza 30-50 metrów, problemy ze spadkami napięcia i jakością sygnału stają się znacznie bardziej prawdopodobne. Aby ich uniknąć, konieczne jest zastosowanie kabli o większym przekroju żył. Zarówno dla sygnału domofonowego, jak i dla zasilania, zaleca się użycie przewodów o przekroju co najmniej 0,75 mm² lub 1,0 mm². W przypadku elektrozaczepu, przy tak dużych odległościach, 1,5 mm² może okazać się najlepszym wyborem. Jest to kluczowe dla zapewnienia, że sygnał dotrze do odbiornika bez strat, a urządzenia będą działać poprawnie, bez zakłóceń i problemów z zasilaniem.
Najczęstsze błędy montażowe, których musisz unikać
Błąd #1: Stosowanie kabli wewnętrznych na zewnątrz budynku
To jeden z najpoważniejszych błędów, który niemal gwarantuje szybką awarię. Kable przeznaczone do użytku wewnątrz budynków, takie jak standardowy YTDY, nie są w stanie sprostać wymaganiom panującym na zewnątrz. Brak im odporności na wilgoć, promieniowanie UV, ekstremalne temperatury czy uszkodzenia mechaniczne. W efekcie izolacja szybko pęka, żyły korodują, a cały system przestaje działać. Zawsze pamiętaj o stosowaniu specjalistycznych kabli ziemnych lub żelowanych do instalacji zewnętrznych.
Błąd #2: Prowadzenie kabla domofonowego tuż obok przewodów zasilających 230V
Kable niskonapięciowe, takie jak te używane w domofonach, są wrażliwe na zakłócenia elektromagnetyczne generowane przez przewody wysokiego napięcia, na przykład 230V. Prowadzenie ich zbyt blisko siebie może skutkować nieprzyjemnymi artefaktami w działaniu systemu: szumami i brzęczeniem w słuchawce domofonu, a w przypadku wideodomofonów pojawieniem się nieestetycznych pasków na obrazie. Aby tego uniknąć, należy zachować odpowiednią odległość między przewodami lub, jeśli to niemożliwe, zastosować kable ekranowane.
Błąd #3: Brak zapasu kabla przy urządzeniach i w puszkach
Często popełnianym błędem jest "przycinanie" kabli na styk. Brak niewielkiego zapasu kabla, tzw. "pętli serwisowej", przy podłączeniu urządzeń lub w puszkach instalacyjnych, znacząco utrudnia wszelkie późniejsze prace. Montaż, konserwacja, naprawa czy wymiana sprzętu stają się wtedy kłopotliwe, a czasem wręcz niemożliwe bez uszkodzenia izolacji lub samego przewodu. Zostawienie kilkunastu centymetrów zapasu to drobnostka, która bardzo ułatwia życie w przyszłości.
Błąd #4: Ignorowanie zaleceń producenta zakupionego sprzętu
Każdy producent sprzętu domofonowego doskonale zna jego specyfikę i wymagania. Instrukcja instalacji, dołączona do urządzenia, zawiera kluczowe informacje dotyczące zalecanego typu kabla, jego przekroju, liczby żył oraz maksymalnej dopuszczalnej odległości. Ignorowanie tych zaleceń nie tylko może prowadzić do nieprawidłowego działania, ale także często skutkuje utratą gwarancji na zakupiony sprzęt. Zawsze warto poświęcić chwilę na zapoznanie się z dokumentacją techniczną.
Wybór w praktyce: konkretne rekomendacje dla Twojego domu
Scenariusz 1: Dom jednorodzinny z wideodomofonem i furtką w odległości 20 m
W tym przypadku, dla nowoczesnego wideodomofonu, który przesyła obraz, dźwięk, dane i często jest zasilany przez PoE, rekomenduję zastosowanie skrętki komputerowej UTP/FTP kategorii Cat. 5e lub Cat. 6. Pamiętaj o położeniu kabla z zapasem 2-4 dodatkowych żył na przyszłość. Dla elektrozaczepu w furtce, która znajduje się 20 metrów dalej, niezbędny będzie osobny, dwużyłowy kabel o przekroju 2x1,0 mm², a jeśli chcesz mieć pewność, że nic nie zakłóci jego działania, wybierz 2x1,5 mm². Ponieważ instalacja ta będzie prowadzić na zewnątrz, upewnij się, że używasz kabli ziemnych lub żelowanych, odpornych na warunki atmosferyczne.
Scenariusz 2: Prosty domofon audio w budynku wielorodzinnym
Dla prostego systemu domofonowego opartego na dźwięku, często stosowanego w budynkach wielorodzinnych, zazwyczaj wystarczający będzie tradycyjny przewód YTDY. Dobierz liczbę żył zgodnie z wymaganiami systemu zazwyczaj będzie to od 6 do 8 żył o przekroju 0,5 mm². Jeśli w tym scenariuszu również występuje elektrozaczep, podobnie jak w poprzednim przypadku, zalecam poprowadzenie osobnego kabla dedykowanego dla niego, o przekroju 2x1,0 mm².Przeczytaj również: Jak podłączyć alarm w domu - Skuteczny montaż bez pomyłek
Scenariusz 3: Nowoczesna instalacja IP ze sterowaniem bramą i furtką
W przypadku zaawansowanych instalacji IP, gdzie liczy się wysoka przepustowość, niezawodność i często zasilanie PoE, najlepszym wyborem będzie skrętka komputerowa UTP/FTP o wyższej kategorii, na przykład Cat. 6 lub Cat. 7. Dla elektrozaczepu oraz sterowania bramą (jeśli nie jest zintegrowane w systemie IP), ze względu na potencjalnie większe obciążenia prądowe i możliwe większe odległości, zdecydowanie zalecam zastosowanie osobnych kabli o przekroju 2x1,5 mm². Pamiętaj również, że wszystkie elementy instalacji umieszczone na zewnątrz budynku muszą być podłączone za pomocą kabli odpornych na warunki atmosferyczne.
