Wybór odpowiedniego przewodu do domofonu to kluczowa decyzja, która wpływa na niezawodność i funkcjonalność całego systemu. W tym artykule dostarczę Ci praktycznych wskazówek, które pomogą Ci podjąć świadomą decyzję, niezależnie od tego, czy planujesz instalację analogową, cyfrową czy wideodomofonową.
Wybór przewodu do domofonu zależy od typu systemu, odległości i miejsca instalacji
- Najczęściej stosuje się przewody YTDY lub skrętkę komputerową (UTP/FTP).
- Liczba żył zależy od systemu: analogowe 4-6, cyfrowe często 2, wideodomofony 8+ lub skrętka.
- Przekrój żyły 0,5 mm² wystarcza do 30 m; powyżej 30 m zaleca się 0,75 mm² lub 1 mm².
- Do instalacji w ziemi niezbędne są kable żelowane, odporne na wilgoć i uszkodzenia.
- Zawsze warto ułożyć kabel z zapasem żył na przyszłą rozbudowę systemu.
- Elektrozaczep i inne urządzenia mogą wymagać osobnego, grubszego przewodu zasilającego.
Dlaczego wybór odpowiedniego przewodu do domofonu jest ważniejszy niż myślisz?
Wybór odpowiedniego okablowania w instalacjach domofonowych jest często niedoceniany. Jednak to właśnie przewód stanowi fundament stabilnego i bezawaryjnego działania całego systemu. Moje doświadczenie pokazuje, że oszczędność na tym elemencie niemal zawsze kończy się problemami w przyszłości.
Jak zły kabel może zrujnować działanie nawet najdroższego wideodomofonu?
Użycie niewłaściwego przewodu może prowadzić do szeregu problemów. W przypadku wideodomofonów, szczególnie tych analogowych, możemy zaobserwować utratę jakości sygnału wizyjnego, co objawia się zakłóceniami, "śnieżeniem" obrazu lub jego zniekształceniem. W systemach audio mogą pojawić się szumy i trzaski. Niewłaściwy przekrój żyły na dłuższych dystansach skutkuje spadkami napięcia, co może powodować niestabilne działanie urządzeń, a nawet ich całkowitą awarię. To jak budowanie domu na piasku nawet najdroższe wyposażenie nie pomoże, jeśli fundament jest wadliwy.
Planujesz na lata – co musisz przewidzieć już na etapie kładzenia instalacji?
Kluczowe jest myślenie przyszłościowe. Pamiętaj, że wymiana kabli po zakończeniu budowy lub remontu jest niezwykle kosztowna i kłopotliwa. Dlatego zawsze zalecam układanie przewodów z zapasem żył. Nawet jeśli dziś instalujesz prosty domofon analogowy, posiadanie kilku dodatkowych żył umożliwi Ci w przyszłości bezproblemową rozbudowę systemu lub nawet jego całkowitą zmianę na cyfrowy czy wideodomofonowy, bez konieczności ponownego kucia ścian.
Domofon analogowy, cyfrowy czy wideo? Pierwsze pytanie, od którego zależy wszystko
Rodzaj systemu domofonowego, który wybierasz, jest podstawowym czynnikiem determinującym wybór kabla. Każdy z tych typów ma inne wymagania dotyczące transmisji danych i sygnału.

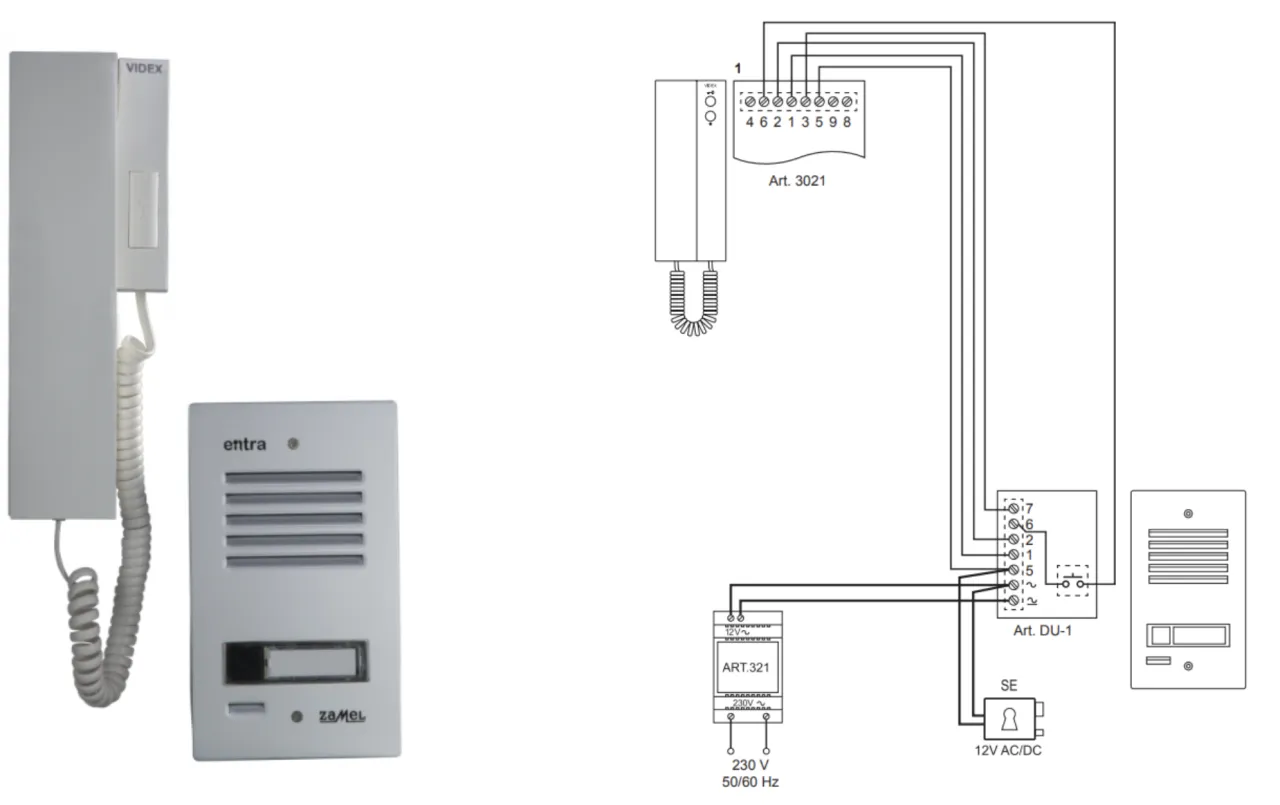

Instalacja analogowa: ile żył naprawdę potrzebujesz?
W tradycyjnych systemach analogowych każdy element komunikacji wymaga oddzielnej żyły. Mówimy tu o sygnale audio (mikrofon, słuchawka), sygnale wywołania, masie, a także o sygnale sterującym ryglem zamka. Z tego powodu, dla prostych domofonów analogowych zazwyczaj potrzebujemy minimum 4 do 6 żył w przewodzie. To absolutna podstawa, aby zapewnić wszystkie niezbędne funkcje.
System cyfrowy: czy dwie żyły zawsze wystarczą?
Systemy cyfrowe to rewolucja w okablowaniu. Dane przesyłane są w formie cyfrowej, co pozwala na znaczną redukcję liczby potrzebnych żył. Wiele nowoczesnych systemów cyfrowych działa bezproblemowo już na dwóch żyłach. Jest to ogromna zaleta, ponieważ ułatwia instalację i zmniejsza koszty okablowania. Dodatkowo, cyfrowe systemy są zazwyczaj znacznie bardziej odporne na zakłócenia zewnętrzne.
Wideodomofon: jakie dodatkowe wymagania stawia transmisja obrazu?
Transmisja obrazu stawia przed okablowaniem znacznie większe wymagania niż sama transmisja dźwięku. Wideodomofony, zwłaszcza te starszego typu analogowe, mogą potrzebować 8, 10 lub nawet więcej żył. Wynika to z konieczności przesyłania sygnału wizyjnego, audio, zasilania oraz sygnałów sterujących. Nowoczesne systemy wideodomofonowe oparte na technologii IP często wykorzystują standardową skrętkę komputerową UTP kategorii 5e lub wyższej, która jest przystosowana do przesyłania dużych ilości danych, w tym obrazu wysokiej rozdzielczości.
YTDY czy skrętka? Ostateczne starcie najpopularniejszych przewodów domofonowych
Na rynku dominuje dwóch głównych graczy, jeśli chodzi o okablowanie domofonowe: tradycyjny przewód YTDY i nowoczesna skrętka komputerowa. Wybór między nimi zależy od specyfiki instalacji.Przewód YTDY – kiedy tradycyjne rozwiązanie jest najlepszym wyborem?
Przewód YTDY, znany również jako przewód telekomunikacyjny, to sprawdzone rozwiązanie stosowane od lat. Składa się z wielu żył w izolacji, często w jednej, wspólnej osłonie. Jest to dobry wybór dla prostszych systemów analogowych, gdzie nie ma potrzeby przesyłania skomplikowanych sygnałów. Jego zaletą jest prostota i zazwyczaj niższa cena w porównaniu do skrętki. Jednak jego głównym ograniczeniem jest mniejsza odporność na zakłócenia elektromagnetyczne.
Skrętka komputerowa (UTP/FTP) – nowoczesna alternatywa nie tylko do internetu
Skrętka komputerowa, czyli UTP (Unshielded Twisted Pair) lub FTP (Foiled Twisted Pair), to rozwiązanie znane głównie z sieci komputerowych. Polega na skręceniu par żył, co znacząco redukuje zakłócenia elektromagnetyczne. Dzięki temu skrętka jest idealnym wyborem dla nowoczesnych systemów domofonowych, zwłaszcza cyfrowych, IP oraz wideodomofonów. Jej budowa zapewnia stabilną transmisję danych, nawet na większych odległościach, co jest kluczowe dla jakości sygnału wideo.
Czy można używać skrętki w systemach analogowych? Prawdy i mity
Tak, skrętka komputerowa może być z powodzeniem używana w systemach analogowych. Często jest to nawet lepsze rozwiązanie niż tradycyjny YTDY, ze względu na jej wyższą odporność na zakłócenia. Kluczem jest odpowiednie połączenie żył. W zależności od potrzeb systemu analogowego, można wykorzystać dostępne pary żył, pamiętając o właściwym ich zakończeniu. Nie ma tu żadnych magicznych ograniczeń po prostu wykorzystujemy jej potencjał, aby zapewnić stabilniejszy sygnał.
Kluczowe parametry, które musisz sprawdzić przed zakupem kabla
Wybierając kabel domofonowy, musisz zwrócić uwagę na kilka kluczowych parametrów technicznych, które zadecydują o jego przydatności i niezawodności.
Ile żył do domofonu, by nie żałować? Praktyczna ściągawka
Podsumowując kwestię liczby żył:
- Domofon analogowy: Minimum 4-6 żył.
- System cyfrowy: Często wystarczą 2 żyły.
- Wideodomofon (analogowy): 8-10 żył lub więcej, w zależności od funkcji.
- Wideodomofon (IP): Zazwyczaj skrętka UTP kat. 5e lub wyższa.
Pamiętaj, że zawsze warto mieć zapas żył na przyszłość. To niewielki koszt, który może zaoszczędzić wiele problemów.
Jaki przekrój żyły (0, 5 mm², 0, 8 mm², 1 mm²) wybrać w zależności od odległości?
Przekrój żyły ma bezpośredni wpływ na stabilność sygnału i minimalizację spadków napięcia. Standardowy przekrój żyły w kablach domofonowych to 0,5 mm². Jest on wystarczający przy odległościach do około 30 metrów. Przy większych dystansach (powyżej 30 m) zaleca się stosowanie przewodów o większym przekroju, np. 0,75 mm² lub 1 mm². Pozwoli to zapewnić stabilne zasilanie i prawidłowe działanie urządzeń nawet na dłuższych odcinkach.
Co oznacza, że kabel jest "żelowany" i dlaczego to kluczowe przy instalacji zewnętrznej?
Kabel "żelowany" to specjalny rodzaj przewodu przeznaczonego do instalacji zewnętrznych, a w szczególności do układania w ziemi. Jest on wypełniony specjalnym żelem, który skutecznie chroni żyły przed wilgocią i wnikaniem wody. Stosowanie w ziemi zwykłych przewodów wewnętrznych, nawet w peszlu, jest poważnym błędem, który może doprowadzić do korozji żył i awarii instalacji. Kable żelowane zapewniają długotrwałą ochronę i niezawodność w trudnych warunkach.
Instalacja w praktyce: najczęstsze błędy, których musisz unikać
Nawet najlepszy kabel może zawieść, jeśli instalacja zostanie wykonana nieprawidłowo. Oto kilka praktycznych wskazówek, które pomogą Ci uniknąć typowych błędów.
Przewód w ziemi – dlaczego zwykły peszel to za mało?
Układanie zwykłego przewodu domofonowego w peszlu w ziemi to częsty błąd. Peszel, choć chroni przed mechanicznymi uszkodzeniami, nie jest w stanie zapewnić wystarczającej ochrony przed wilgocią. Woda, przenikając do wnętrza peszla, dostaje się do izolacji żył, powodując ich korozję i w konsekwencji awarię. Do instalacji podziemnych zawsze należy stosować specjalne kable ziemne, żelowane, które są do tego celu przeznaczone.
Jak głęboko zakopać kabel i jak go zabezpieczyć przed uszkodzeniem?
Kabel ziemny powinien być zakopany na odpowiedniej głębokości, zazwyczaj nie mniejszej niż 30-50 cm, aby zminimalizować ryzyko przypadkowego uszkodzenia podczas prac ziemnych. Dodatkowym zabezpieczeniem może być ułożenie go w twardej rurze osłonowej (np. typu peszel wzmocniony lub rura HDPE) lub oznaczenie trasy przebiegu kabla taśmą ostrzegawczą. Zawsze warto zastosować dodatkowe środki ostrożności, aby mieć pewność, że przewód będzie bezpieczny przez lata.
Łączenie przewodów – jak to zrobić poprawnie i kiedy jest to absolutnie zakazane?
Łączenie przewodów domofonowych powinno być wykonywane z rozwagą. Najlepszymi metodami są złączki żelowe, które zapewniają ochronę przed wilgocią, lub profesjonalne lutowanie. Należy unikać łączenia przewodów na długich odcinkach, ponieważ każde połączenie to potencjalne miejsce zwiększonej rezystancji i spadków napięcia. W przypadku sygnałów wysokiej częstotliwości, jak w wideodomofonach, łączenie jest szczególnie niewskazane i może prowadzić do degradacji jakości sygnału. Jeśli to możliwe, staraj się prowadzić przewody w jednym, nieprzerwanym odcinku.
Specjalne wymagania: zasilanie elektrozaczepu i sterowanie bramą
Niektóre funkcje domofonu, takie jak sterowanie elektrozaczepem czy bramą, mogą wymagać dodatkowego okablowania lub specjalnych rozwiązań.
Czy do elektrozaczepu potrzebny jest osobny, grubszy przewód?
Tak, elektrozaczep, zwłaszcza ten zasilany z domofonu, może wymagać poprowadzenia osobnego, grubszego przewodu zasilającego. Dzieje się tak, ponieważ elektrozaczep pobiera stosunkowo duży prąd, a na dłuższych dystansach spadki napięcia na cienkim przewodzie mogą uniemożliwić jego prawidłowe działanie. Zaleca się stosowanie przewodu o przekroju 2x1 mm² lub nawet 2x1,5 mm², aby zapewnić stabilne zasilanie i niezawodne otwieranie drzwi.
