Wybór odpowiednich kabli do automatyki bramowej i systemów domofonowych to klucz do bezawaryjnej i bezpiecznej instalacji na lata. Ten artykuł dostarczy Ci kompleksowych, technicznych wskazówek dotyczących typów przewodów, ich parametrów i najlepszych praktyk montażowych, pomagając uniknąć kosztownych błędów i zapewnić niezawodne działanie Twojego systemu.
Dlaczego dobór właściwych kabli to fundament bezawaryjnej instalacji
Witaj w świecie automatyki bramowej i domofonowej! Jako Adrian Kołodziej, wielokrotnie przekonałem się, jak kluczowe jest staranne zaplanowanie i wykonanie okablowania. To nie tylko kwestia estetyki, ale przede wszystkim podstawa niezawodności, bezpieczeństwa i długowieczności całej instalacji. Zaniedbanie tego etapu może prowadzić do frustrujących problemów, które z czasem stają się bardzo kosztowne. Prawidłowo dobrane kable zapobiegają spadkom napięcia, które mogą zakłócać pracę silnika bramy, eliminują ryzyko utraty sygnału w domofonie czy wideodomofonie, a także chronią wrażliwe komponenty przed uszkodzeniem.
Konsekwencje błędów na etapie okablowania: czego chcesz uniknąć?
Nieprawidłowy dobór kabli to prosta droga do wielu kłopotów. Wyobraź sobie sytuację, w której Twoja brama przestaje działać w najmniej odpowiednim momencie, fotokomórki nie reagują, a domofon szumi. To właśnie częste awarie systemu są jednym z najczęstszych skutków błędów w okablowaniu. Co gorsza, niewłaściwe przewody mogą stanowić zagrożenie bezpieczeństwa na przykład niedziałające fotokomórki to realne ryzyko uszkodzenia pojazdu lub potrącenia osoby. W dłuższej perspektywie, takie zaniedbania prowadzą do konieczności kosztownych napraw, a nawet wymiany całych urządzeń, co znacznie skraca ich żywotność. Pamiętajmy, że oszczędności na kablach to często pozorne oszczędności, które w dłuższej perspektywie generują znacznie większe koszty.
Zasilanie, sygnał, wideo – zrozum, co i dlaczego łączysz
Aby uniknąć problemów, musimy zrozumieć podstawowe funkcje, jakie będą pełnić nasze kable. Rozróżniamy przede wszystkim trzy główne typy: kable zasilające, kable sygnałowe oraz kable do transmisji danych i wideo. Kable zasilające, jak sama nazwa wskazuje, dostarczają energię do silników napędów bramy czy lamp sygnalizacyjnych. Kable sygnałowe służą do przesyłania informacji z czujników, przycisków czy fotokomórek do centrali sterującej. Natomiast kable do transmisji danych i wideo są niezbędne w przypadku nowoczesnych wideodomofonów, gdzie muszą przenosić obraz, dźwięk i dane. Każdy z tych typów ma specyficzne wymagania dotyczące przekroju żył, ekranowania czy sposobu prowadzenia. Użycie niewłaściwego kabla lub ich nieodpowiednie połączenie może prowadzić do zakłóceń, a nawet trwałego uszkodzenia urządzeń.
Krok 1: Solidne zasilanie napędu bramy – jaki kabel ziemny wybrać?
Zacznijmy od serca całej automatyki bramowej zasilania napędu. To tutaj potrzebujemy najbardziej solidnego i niezawodnego rozwiązania, które zapewni płynną pracę silnika w każdych warunkach. Wybór odpowiedniego kabla ziemnego jest kluczowy, aby uniknąć problemów z mocą i stabilnością działania.
YKY 3x1, 5 mm² czy 3x2, 5 mm² – kiedy grubszy przewód jest koniecznością?
Podstawowym wyborem dla zasilania napędu bramy są kable ziemne typu YKY. Pytanie brzmi: 3x1,5 mm² czy 3x2,5 mm²? Odpowiedź zależy od kilku czynników. Standardowo, dla większości instalacji, przekrój 1,5 mm² jest wystarczający. Jednakże, jeśli planujesz poprowadzić zasilanie na większą odległość powiedzmy powyżej 30-40 metrów od źródła zasilania lub jeśli Twój napęd bramy charakteryzuje się większą mocą, zdecydowanie zalecam wybór kabla o przekroju 2,5 mm². Dlaczego? Ponieważ grubszy przewód oznacza mniejsze spadki napięcia. To kluczowe, aby silnik otrzymywał stabilne zasilanie, co przekłada się na jego długowieczność i prawidłowe działanie, zwłaszcza podczas intensywnego użytkowania bramy.
Dlaczego kabel musi być "ziemny" i co to oznacza w praktyce?
Kiedy mówimy o kablu do bramy, który będzie zakopany w ziemi, kluczowe jest, aby był to kabel "ziemny". Co to właściwie oznacza? Kabel ziemny, taki jak YKY, posiada specjalną konstrukcję, która gwarantuje mu odporność na wilgoć, uszkodzenia mechaniczne oraz zmienne warunki atmosferyczne. Jego izolacja jest grubsza i bardziej wytrzymała, co chroni żyły przed korozją i przetarciem, nawet jeśli zostanie przypadkowo uszkodzony podczas prac ogrodowych. Dzięki temu masz pewność, że instalacja przetrwa próbę czasu i nie zawiedzie Cię nawet po wielu latach eksploatacji w trudnych warunkach pod ziemią.
Zasilanie 230V a 24V – czy ma to wpływ na wybór kabla?
Warto też wspomnieć o napięciu zasilania. Większość napędów bram pracuje na 230V AC, ale istnieją również modele zasilane niższym napięciem, np. 24V DC. Choć typ kabla ziemnego (YKY) pozostaje ten sam dla obu napięć, to w przypadku systemów niskonapięciowych (24V) przekrój kabla jest jeszcze bardziej krytyczny. Przy tym samym poborze mocy, niższe napięcie oznacza większy prąd, co z kolei prowadzi do większych spadków napięcia na dłuższych odcinkach. Dlatego dla systemów 24V konieczne jest precyzyjne obliczenie wymaganego przekroju kabla, aby zapewnić odpowiednią moc docierającą do silnika.
Krok 2: Przewody do domofonu i wideodomofonu – od głosu po obraz w HD
Przejdźmy teraz do świata komunikacji systemów domofonowych i wideodomofonowych. Tutaj wybór kabla zależy od tego, czy potrzebujemy tylko przesyłać dźwięk, czy również obraz w wysokiej rozdzielczości. Nowoczesne technologie wymagają odpowiednich rozwiązań, aby zapewnić czysty sygnał i niezawodne działanie.
Instalacja pod domofon analogowy – ile żył naprawdę potrzebujesz?
Jeśli Twoim celem jest instalacja klasycznego, analogowego domofonu, zazwyczaj potrzebujesz kabla wielożyłowego. Standardowo jest to 4, 5 lub 6 żył. Dokładna liczba zależy od konkretnego modelu domofonu i jego funkcji czy ma obsługiwać tylko furtkę, czy również otwierać bramę, albo posiadać dodatkowe przyciski. Zawsze warto sprawdzić instrukcję obsługi konkretnego urządzenia, aby dobrać kabel o odpowiedniej liczbie żył. Lepiej mieć jedną żyłę zapasu niż potem martwić się o brakujące połączenie.
Wideodomofon – dlaczego skrętka komputerowa (UTP) to dziś złoty standard?
W przypadku wideodomofonów, zwłaszcza tych nowoczesnych, cyfrowych lub opartych na protokole IP, skrętka komputerowa UTP (np. kategorii 5e) jest dziś złotym standardem. Dlaczego? Ponieważ jest to rozwiązanie uniwersalne i przyszłościowe. Skrętka potrafi przesyłać nie tylko obraz i dźwięk, ale także dane, a często nawet zasilanie w technologii PoE (Power over Ethernet). To oznacza, że jednym kablem możemy obsłużyć wiele funkcji, co znacznie upraszcza instalację i redukuje liczbę potrzebnych przewodów. Jest to zdecydowanie najlepszy wybór dla nowoczesnych systemów.
Kabel żelowany XzTKMXpw – tajna broń przeciwko wilgoci w instalacji
Kiedy mówimy o połączeniach zewnętrznych, szczególnie w przypadku wideodomofonów, gdzie panel zewnętrzny jest narażony na działanie warunków atmosferycznych, warto sięgnąć po specjalistyczne rozwiązanie. Kabel żelowany XzTKMXpw to ziemia odporna na wilgoć, która doskonale sprawdzi się do połączeń między panelem zewnętrznym a rozdzielnią w domu. Żel zawarty w kablu chroni żyły przed przenikaniem wody, co jest kluczowe dla zapewnienia długotrwałej i bezawaryjnej pracy instalacji w trudnych warunkach środowiskowych.Planujesz sterowanie bramą z domofonu? O tym kablu musisz pamiętać
Często zdarza się, że chcemy mieć możliwość otwarcia bramy za pomocą unifonu domofonu lub panelu wideodomofonu. Jeśli planujesz taką funkcjonalność, musisz pamiętać o zastosowaniu dodatkowego przewodu 2-żyłowego. Ten przewód będzie pełnił funkcję sygnałową, która pozwoli na wyzwolenie otwarcia bramy bezpośrednio z poziomu systemu komunikacji. Jest to proste rozwiązanie, które znacznie zwiększa komfort użytkowania.
Krok 3: Okablowanie akcesoriów bramy – klucz do bezpieczeństwa i komfortu
Automatyka bramy to nie tylko silnik. Aby w pełni wykorzystać jej potencjał, potrzebujemy szeregu akcesoriów, które zwiększają bezpieczeństwo i komfort użytkowania. Fotokomórki, lampy sygnalizacyjne, przyciski każde z tych urządzeń wymaga odpowiedniego okablowania, które zapewni ich niezawodne działanie.

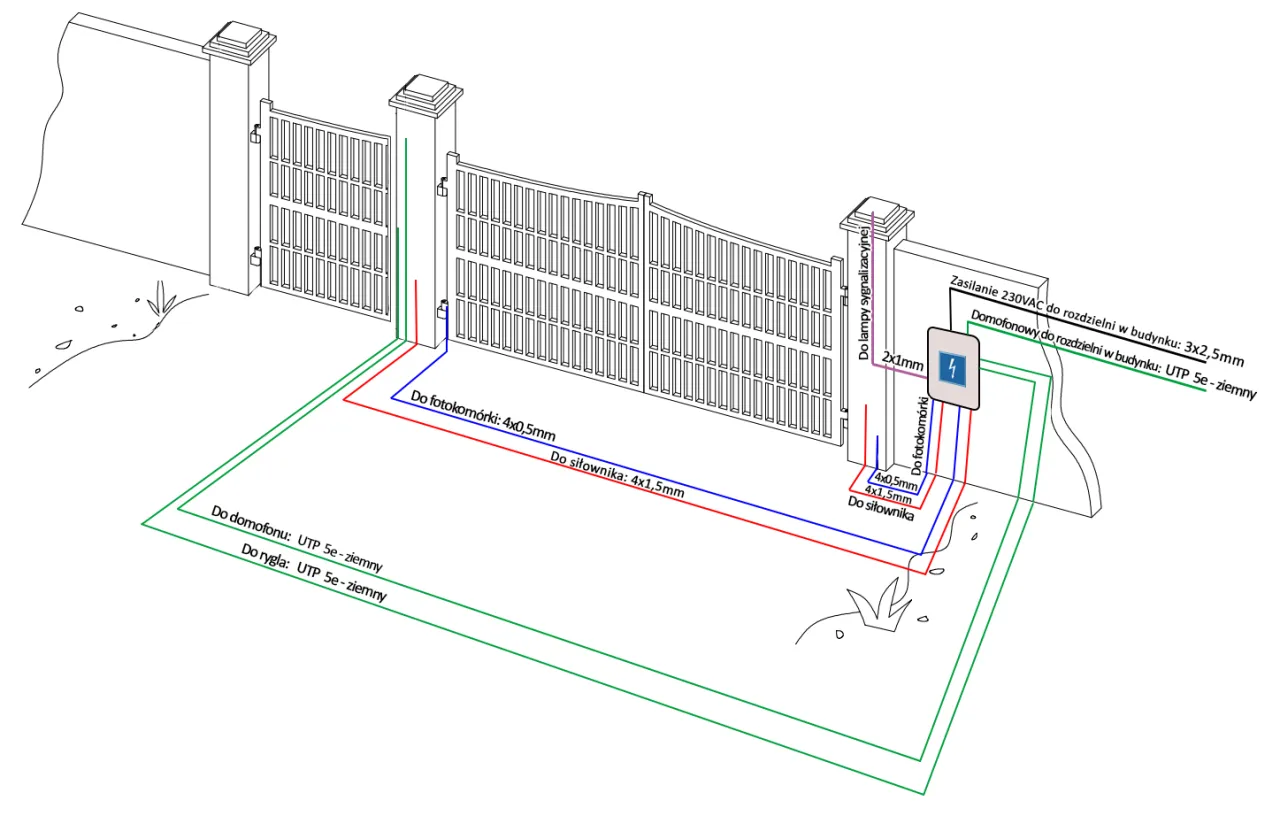

Fotokomórki – jak dobrać kable, by system bezpieczeństwa działał niezawodnie?
Fotokomórki są kluczowym elementem systemu bezpieczeństwa bramy. Do ich podłączenia zazwyczaj potrzebujemy dwóch rodzajów przewodów. Do fotokomórki bliżej centrali sterującej, czyli odbiornika, potrzebny jest przewód 4-żyłowy, na przykład 4x0,5 mm². Natomiast do drugiej fotokomórki, czyli nadajnika, wystarczy przewód 2-żyłowy, np. 2x0,5 mm². Niezawodne działanie tych kabli jest absolutnie kluczowe dla funkcji bezpieczeństwa bramy, dlatego nie warto na nich oszczędzać.
Lampa sygnalizacyjna – jaki przewód zapewni jej prawidłowe działanie?
Lampa sygnalizacyjna informuje o ruchu bramy, zwiększając bezpieczeństwo i widoczność. Do jej zasilania najczęściej stosuje się przewód 2-żyłowy, na przykład 2x0,75 mm² lub 2x1 mm². Jest to zazwyczaj wystarczające, aby zapewnić prawidłowe zasilanie i ewentualną sygnalizację pracy lampy. Ważne, aby przewód był odporny na warunki zewnętrzne, jeśli lampa jest zamontowana na zewnątrz.

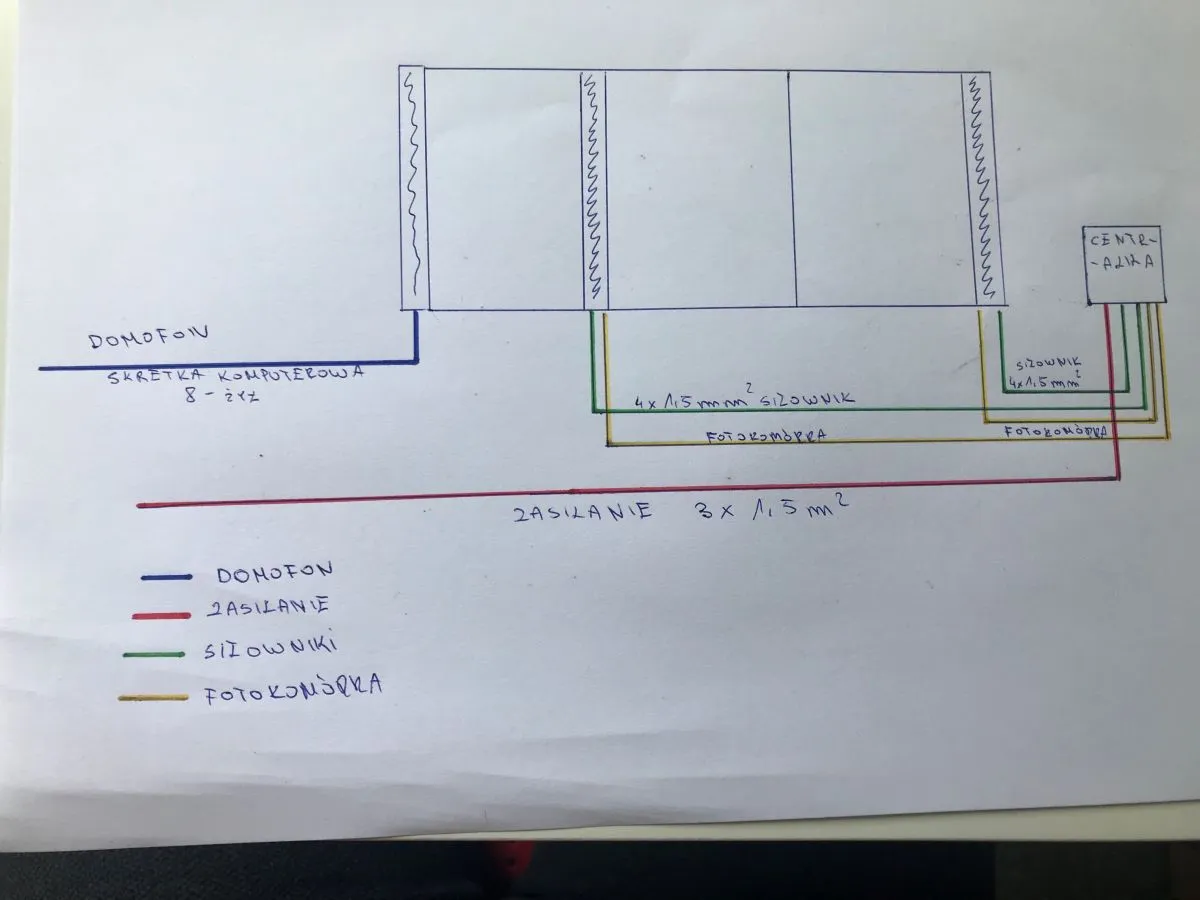

Okablowanie do siłowników w bramie dwuskrzydłowej – jak poprowadzić kable pod przejazdem?
W przypadku bram dwuskrzydłowych, jednym z największych wyzwań jest poprawne poprowadzenie kabli pod przejazdem. Tutaj kluczowe jest użycie wytrzymałych kabli umieszczonych w solidnych rurach osłonowych. Mogą to być grubościenne peszle lub rury PVC, które wytrzymają nacisk i ruch gruntu, a także ochronią przewody przed uszkodzeniami mechanicznymi i wilgocią. Ważne jest, aby zapewnić odpowiednią głębokość i zabezpieczenie, aby kable nie uległy uszkodzeniu podczas otwierania i zamykania bramy, a także pod wpływem ruchu pojazdów.
Praktyczny montaż, czyli jak ułożyć kable, by służyły przez dekady
Samo wybranie odpowiednich kabli to dopiero połowa sukcesu. Równie ważne jest ich prawidłowe ułożenie. Dobre praktyki montażowe gwarantują, że Twoja instalacja będzie działać bezawaryjnie przez wiele lat i będzie bezpieczna dla Ciebie i Twoich bliskich.
Rura osłonowa (peszel) – obowiązek czy tylko dobra praktyka?
Absolutnie kluczową kwestią przy układaniu kabli w ziemi jest zastosowanie rur osłonowych, potocznie zwanych peszlami lub arotami. To nie jest tylko dobra praktyka, to wręcz obowiązek, jeśli chcemy zapewnić trwałość instalacji. Rura osłonowa zapewnia dodatkową ochronę mechaniczną przed uszkodzeniami, na przykład podczas prac ogrodowych czy przypadkowego przekopania. Co więcej, ułatwia ona ewentualną wymianę lub dołożenie nowych kabli w przyszłości, bez konieczności ponownego kopania całego wykopu. To inwestycja, która zwraca się wielokrotnie.
Na jakiej głębokości zakopać przewody, by były bezpieczne?
Kolejny ważny aspekt to głębokość, na jakiej zakopujemy nasze przewody. Zalecana minimalna głębokość to co najmniej 70 centymetrów. Taka głębokość chroni kable przed wieloma zagrożeniami: uszkodzeniami mechanicznymi (np. podczas prac ziemnych), głębokim mrozem, który może uszkodzić izolację, a także przed przypadkowym przekopaniem przez osoby nieświadome obecności instalacji.
Czy kable zasilające i sygnałowe można prowadzić w jednym wykopie?
Często pojawia się pytanie, czy kable zasilające 230V można prowadzić w tym samym wykopie co kable sygnałowe niskonapięciowe. Odpowiedź brzmi: tak, ale z pewnymi zastrzeżeniami. Kable zasilające należy prowadzić oddzielnie od kabli sygnałowych, aby uniknąć zakłóceń elektromagnetycznych. Oznacza to, że choć mogą znajdować się w tym samym wykopie, muszą być umieszczone w osobnych rurach osłonowych i zachować pewien dystans od siebie. W miarę możliwości, dla pełnej izolacji i bezpieczeństwa, zalecam stosowanie osobnych wykopów dla każdego typu kabla.
Myśl przyszłościowo – czy warto położyć kable na zapas?
W dzisiejszych czasach technologia rozwija się w zawrotnym tempie. Systemy inteligentnego domu, sterowanie przez internet, nowe funkcjonalności to wszystko może pojawić się w Twoim domu w najbliższych latach. Dlatego, planując instalację, warto pomyśleć przyszłościowo i przygotować się na ewentualne rozbudowy.
Dodatkowe żyły w skrętce – do czego mogą przydać się w przyszłości?
Jeśli decydujesz się na skrętkę komputerową UTP do wideodomofonu, warto zwrócić uwagę na te z dodatkowymi, niewykorzystanymi parami żył. Te zapasowe żyły to prawdziwy skarb! Mogą one posłużyć w przyszłości do podłączenia dodatkowych czujników, zewnętrznych przycisków, oświetlenia LED czy innych niskonapięciowych urządzeń. Dzięki temu unikniesz konieczności ponownego kopania i kładzenia nowych kabli, co jest znacznie bardziej czasochłonne i kosztowne.
Przeczytaj również: Jak podłączyć alarm w domu - Skuteczny montaż bez pomyłek
Przygotowanie instalacji pod systemy Smart Home i sterowanie przez internet
Już na etapie budowy lub generalnego remontu warto rozważyć położenie dodatkowych rur osłonowych lub nawet kolejnej skrętki UTP w strategicznych miejscach. Umożliwi to w przyszłości łatwą integrację z systemami Smart Home, modułami sterowania bramą przez internet, zaawansowanymi wideodomofonami IP czy innymi nowoczesnymi rozwiązaniami. Pamiętaj, że przygotowanie instalacji na zapas jest nieporównywalnie tańsze i prostsze na etapie budowy, niż późniejsze modyfikacje i przeróbki, które często wiążą się z naruszeniem estetyki posesji.
