Jak podłączyć domofon - poradnik DIY krok po kroku

Samodzielne podłączenie domofonu może wydawać się skomplikowanym zadaniem, ale z odpowiednim przewodnikiem jest w zasięgu ręki każdego majsterkowicza. Ten artykuł to praktyczny, szczegółowy poradnik DIY, który krok po kroku przeprowadzi Cię przez cały proces instalacji lub wymiany domofonu, odpowiadając na potrzebę samodzielnego wykonania tej pracy.

Zanim zaczniesz: kluczowe przygotowania do instalacji domofonu

Po pierwsze: bezpieczeństwo! Jak przygotować się do pracy?

Najważniejszą zasadą, której bezwzględnie musisz przestrzegać, jest odłączenie zasilania przed rozpoczęciem jakichkolwiek prac przy instalacji elektrycznej. Ignorowanie tego kroku może prowadzić do porażenia prądem, uszkodzenia sprzętu, a nawet pożaru. Zawsze upewnij się, że bezpiecznik odpowiedzialny za obwód, w którym będziesz pracować, jest wyłączony. Dodatkowo, korzystaj wyłącznie z narzędzi z izolowanymi rękojeściami i unikaj pracy w wilgotnych pomieszczeniach lub przy mokrych rękach. Pamiętaj, że bezpieczeństwo jest priorytetem.

Niezbędnik instalatora: jakie narzędzia będą Ci potrzebne?

Aby instalacja przebiegła sprawnie i profesjonalnie, potrzebujesz odpowiedniego zestawu narzędzi. Oto lista, która powinna Ci się przydać:

• Śrubokręty: Zarówno krzyżakowy, jak i płaski, o różnych rozmiarach, do odkręcania i przykręcania zacisków oraz elementów montażowych.
• Ściągacz izolacji: Niezbędny do precyzyjnego ściągania izolacji z przewodów bez ich uszkadzania.
• Szczypce tnące: Do przycinania przewodów na odpowiednią długość.
• Wiertarka: Z zestawem wierteł (do betonu, drewna, w zależności od powierzchni montażu), do wykonania otworów pod uchwyty lub kasetę.
• Próbnik napięcia lub multimetr: Kluczowe narzędzie do sprawdzenia, czy zasilanie zostało prawidłowo odłączone, a także do weryfikacji ciągłości obwodów.
• Taśma izolacyjna: Do zabezpieczania połączeń i izolowania odsłoniętych przewodów.
• Opaski kablowe: Pomocne w organizacji i porządkowaniu przewodów.
• Lutownica (opcjonalnie): W niektórych przypadkach może być potrzebna do wykonania bardziej trwałych i precyzyjnych połączeń.

Domofon analogowy czy cyfrowy? Sprawdź, jaki system masz w swoim budynku

Zanim zaczniesz cokolwiek podłączać, musisz wiedzieć, z jakim typem domofonu masz do czynienia. Dwa główne rodzaje to domofony analogowe i cyfrowe, a różnią się one znacząco pod względem budowy i sposobu instalacji. Domofony analogowe to starsze, często prostsze i tańsze systemy. Ich główną cechą jest większa liczba przewodów potrzebnych do podłączenia każdego unifonu zazwyczaj są to instalacje 4- lub 6-żyłowe. Wymagają one indywidualnych połączeń między kasetą zewnętrzną a każdym unifonem. Z kolei domofony cyfrowe to nowoczesne rozwiązania, które wykorzystują dwuprzewodową magistralę, do której równolegle podłączane są wszystkie unifony. Jest to znacznie prostsze w montażu, zwłaszcza w dużych budynkach, oferuje lepszą jakość dźwięku i często dodatkowe funkcje, takie jak otwieranie furtki kodem czy integracja z systemami inteligentnego domu. Według danych Vertex AI Search, domofony cyfrowe są coraz popularniejsze ze względu na swoją elastyczność i łatwość instalacji.

Rozpoznanie typu systemu jest kluczowe, ponieważ od tego zależy wybór odpowiedniego schematu podłączenia i sposób postępowania.

Rozszyfrowywanie instalacji: jak rozpoznać typ systemu domofonowego?

Tajemnica kolorowych kabelków: jak zidentyfikować funkcje poszczególnych żył?

Jednym z największych wyzwań podczas instalacji lub wymiany domofonu jest identyfikacja funkcji poszczególnych przewodów, zwłaszcza gdy brakuje dokumentacji lub stare okablowanie jest nieczytelne. Chociaż standardy kolorystyczne mogą się różnić w zależności od producenta, istnieje pewien powszechnie stosowany schemat, który może Ci pomóc:

• Masa: Zazwyczaj oznaczana kolorem czarnym. Jest to wspólny punkt odniesienia dla wszystkich sygnałów.
• Słuchawka (głośnik): Często jest to przewód w kolorze zielonym. Odpowiada za przesyłanie dźwięku z rozmówcy do Ciebie.
• Mikrofon: Zwykle w kolorze białym lub niebieskim. Przesyła Twój głos do rozmówcy.
• Wywołanie (dzwonek): Najczęściej spotykany w kolorze żółtym lub brązowym. Jest to sygnał informujący o przybyciu gościa.
• Elektrozaczep: W instalacjach 6-żyłowych często występują dwa dodatkowe przewody przeznaczone do sterowania elektrozaczepem, czyli mechanizmem otwierającym furtkę lub drzwi.

Pamiętaj: Zawsze zachowaj ostrożność i dokładnie sprawdź połączenia. Jeśli masz wątpliwości, najlepiej skonsultować się z instrukcją obsługi konkretnego modelu domofonu lub skontaktować się z producentem.

Schemat instalacji 2-żyłowej: prostota systemów cyfrowych

Instalacja 2-żyłowa to najprostszy i najbardziej nowoczesny system, charakterystyczny dla domofonów cyfrowych. W tym przypadku mamy do czynienia tylko z dwoma przewodami. Jeden z nich pełni funkcję masy, a drugi jest wspólną magistralą, przez którą przesyłane są wszystkie sygnały zarówno wywołanie, jak i komunikacja głosowa. Wszystkie unifony w budynku są podłączone równolegle do tej samej magistrali, co znacząco upraszcza instalację i minimalizuje liczbę potrzebnych kabli.

Schemat instalacji 4-żyłowej: najpopularniejszy standard w blokach

Instalacja 4-żyłowa jest typowa dla starszych, analogowych systemów domofonowych, które często można spotkać w budynkach wielorodzinnych. W tym systemie trzy przewody są wspólne dla wszystkich unifonów w budynku i służą do przesyłania podstawowych sygnałów: masy, sygnału z mikrofonu i sygnału do głośnika. Czwarty przewód jest natomiast indywidualny dla każdego mieszkania i odpowiada za sygnał wywołania, czyli dzwonka. Oznacza to, że każdy unifon musi być podłączony do tej samej linii masy, mikrofonu i głośnika, ale posiada swój własny przewód do odbierania sygnału dzwonka.

Schemat instalacji 6-żyłowej: pełna funkcjonalność z osobnym sterowaniem furtką

Instalacja 6-żyłowa to najbardziej rozbudowany system analogowy, który zapewnia pełną funkcjonalność domofonu. Podobnie jak w systemie 4-żyłowym, cztery przewody są przeznaczone do podstawowej komunikacji: masa, mikrofon, głośnik i wywołanie. Dodatkowe dwa przewody są dedykowane do sterowania elektrozaczepem, czyli mechanizmem elektrycznego otwierania furtki lub drzwi. Dzięki temu można zdalnie otwierać przejście bez konieczności wychodzenia na zewnątrz. Ten typ instalacji jest często spotykany w miejscach, gdzie wymagane jest nie tylko prowadzenie rozmowy, ale także zdalne otwieranie wejścia.

Instalacja domofonu w domu jednorodzinnym: przewodnik krok po kroku

Krok 1: Montaż kasety zewnętrznej (bramofonu) – natynkowo czy podtynkowo?

1. Wybierz odpowiednie miejsce: Kasetę zewnętrzną, zwaną również bramofonem, zamontuj na wysokości około 140-160 cm od poziomu gruntu, w miejscu łatwo dostępnym dla gości, ale jednocześnie chronionym przed bezpośrednim działaniem deszczu i słońca.
2. Montaż natynkowy: Jeśli wybrałeś kasetę natynkową, zamocuj do ściany dedykowaną podstawę, a następnie do niej przykręć samą kasetę. Przewody zazwyczaj wprowadza się od tyłu lub od dołu obudowy.
3. Montaż podtynkowy: W przypadku montażu podtynkowego, najpierw należy wykonać otwór w ścianie i zamontować w nim puszkę instalacyjną. Następnie do puszki wprowadza się przewody, a do niej przykręca się ramkę i samą kasetę bramofonu.
4. Prowadzenie przewodów: Upewnij się, że przewody są poprowadzone w sposób zabezpieczający je przed uszkodzeniem, np. w peszlu lub rurce instalacyjnej, szczególnie jeśli są prowadzone pod ziemią lub przez ścianę.

Krok 2: Wybór miejsca i montaż unifonu wewnątrz domu

1. Wybierz lokalizację: Zdecyduj, gdzie w domu chcesz zamontować unifon. Najlepsze miejsca to te blisko wejścia, w przedpokoju lub holu, gdzie będzie łatwo dostępny i nie będzie zakłócał codziennego życia domowników.
2. Przygotuj ścianę: W zależności od modelu unifonu, może być konieczne wywiercenie otworów pod uchwyt montażowy lub puszkę instalacyjną.
3. Zamocuj uchwyt: Przykręć uchwyt unifonu do ściany, upewniając się, że jest stabilny i poziomo.
4. Poprowadź przewody: Przewody łączące unifon z kasetą zewnętrzną poprowadź w sposób estetyczny i bezpieczny, np. w listwach przypodłogowych lub podtynkowe, jeśli planujesz remont.

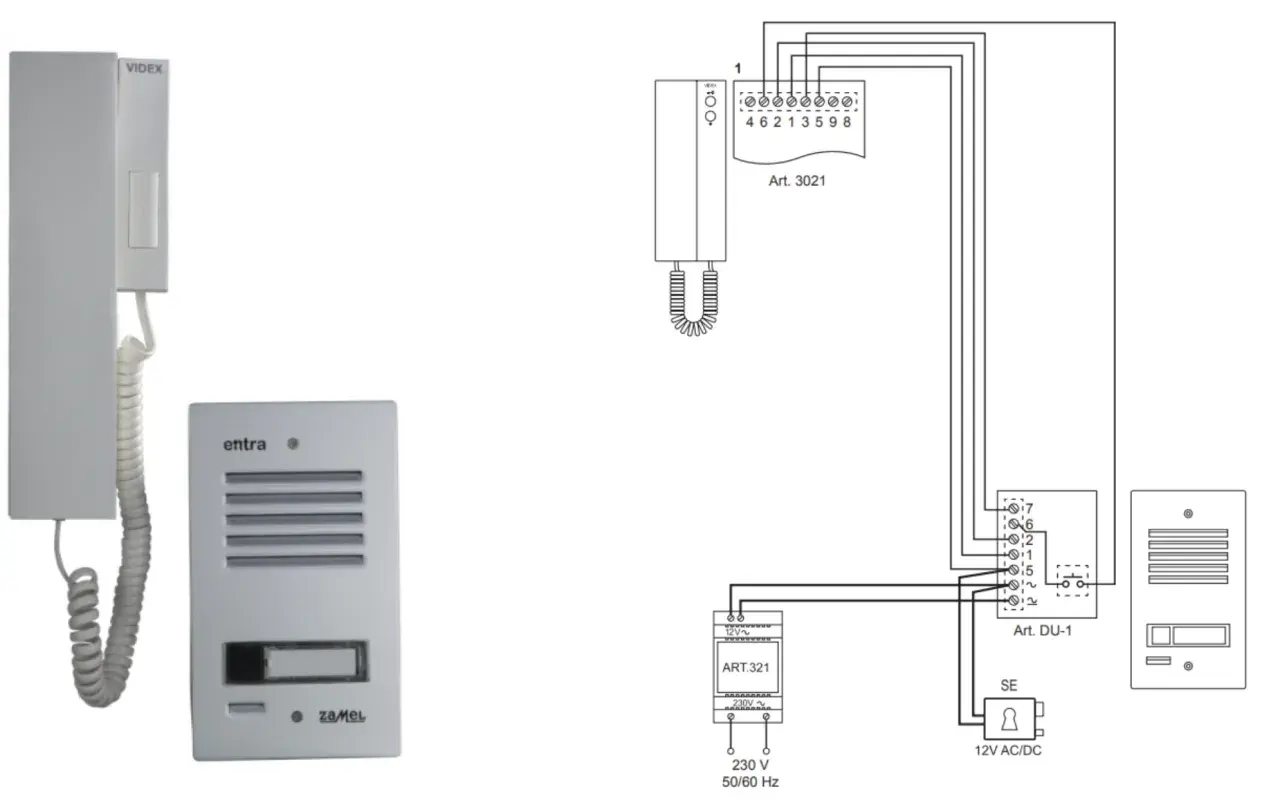

Krok 3: Łączenie kasety z unifonem – jak prawidłowo poprowadzić i podłączyć przewody?

1. Przygotuj przewody: Na obu końcach przewodów ściągnij izolację na długość około 1 cm, odsłaniając miedziane żyły. Upewnij się, że końcówki są czyste i nieuszkodzone.
2. Podłącz do kasety zewnętrznej: Zgodnie ze schematem Twojego systemu (2-, 4- lub 6-żyłowego) i oznaczeniami na zaciskach kasety, podłącz odpowiednie przewody. Zazwyczaj jest tam oznaczenie dla masy, mikrofonu, głośnika, wywołania, a w systemach 6-żyłowych także dla elektrozaczepu.
3. Podłącz do unifonu: Powtórz czynność po stronie unifonu. Ponownie, kieruj się oznaczeniami na zaciskach i schematem połączeń. Upewnij się, że przewody są solidnie dokręcone i nie ma ryzyka zwarcia.
4. Sprawdź połączenia: Przed ostatecznym montażem unifonu i kasety, delikatnie pociągnij każdy przewód, aby upewnić się, że jest dobrze zamocowany w zacisku.
5. Zakończ montaż: Zamontuj unifon na uchwycie i zamknij kasetę zewnętrzną.

Wymiana unifonu w bloku: poradnik dla mieszkańców

Krok 1: Demontaż starego unifonu – zrób to z głową i dokumentacją!

1. Odłącz zasilanie: To absolutny priorytet. Upewnij się, że zasilanie domofonu w Twoim pionie jest wyłączone.
2. Zrób zdjęcia: Zanim odłączysz jakiekolwiek przewody, zrób wyraźne zdjęcia istniejących połączeń. To bezcenne dla późniejszego podłączenia nowego unifonu, zwłaszcza jeśli nie masz dokumentacji.
3. Odkręć obudowę: Zazwyczaj unifon jest przykręcony do ściany lub maskownicy. Odkręć śruby mocujące i ostrożnie zdejmij obudowę.
4. Odłącz przewody: Zgodnie ze zrobionymi zdjęciami, odłącz poszczególne przewody od zacisków. Zwróć uwagę na ich kolory i pozycje.
5. Zdemontuj podstawę: Jeśli wymiana obejmuje również podstawę montażową, odkręć ją od ściany.

Krok 2: Podłączanie nowego unifonu cyfrowego – jak ustawić numer mieszkania (zworki)?

1. Sprawdź instrukcję: Nowe unifony cyfrowe często wymagają ustawienia numeru mieszkania lub innych parametrów za pomocą zworek (jumperów) lub małych przełączników DIP. Dokładnie zapoznaj się z instrukcją producenta unifonu oraz informacjami od administracji budynku dotyczącymi systemu domofonowego.
2. Ustaw zworki: Na płytce drukowanej unifonu znajdź sekcję ze zworkami. Zgodnie z instrukcją, ustaw je tak, aby odpowiadały numerowi Twojego mieszkania.
3. Podłącz przewody: Podłącz dwuprzewodową magistralę do odpowiednich zacisków w nowym unifonie. Zazwyczaj są one oznaczone jako "L" i "N" lub "+" i "-".
4. Zamontuj unifon: Zamocuj nowy unifon na ścianie lub podstawie montażowej.
5. Włącz zasilanie i testuj: Po podłączeniu wszystkich unifonów w pionie, włącz zasilanie i przetestuj działanie.

Krok 3: Podłączanie unifonu analogowego metodą prób i błędów – jak znaleźć masę, głośnik i mikrofon?

W przypadku starszych, analogowych systemów domofonowych, gdy brakuje dokumentacji, a chcesz wymienić unifon, możesz zastosować metodę prób i błędów. Jest to proces wymagający cierpliwości i ostrożności:

1. Zidentyfikuj masę: Najpierw spróbuj zidentyfikować przewód masowy. Często jest to przewód czarny. Podłącz go do zacisku oznaczonego jako "masa" lub "COM" w nowym unifonie.
2. Znajdź przewód słuchawki: Następnie, podłączając po kolei pozostałe przewody do zacisku "słuchawki" (lub "audio out", "spiker"), nasłuchuj, czy słychać dźwięk z zewnętrznej kasety.
3. Zlokalizuj mikrofon: Gdy już znajdziesz przewód słuchawki, ten sam przewód, który podłączałeś do zacisku "słuchawki", jest często również używany do przesyłania dźwięku z mikrofonu. W niektórych starszych systemach mogą być osobne przewody.
4. Podłącz wywołanie: Przewód odpowiedzialny za wywołanie (dzwonek) zazwyczaj jest podłączany do zacisku oznaczonego jako "dzwonek" lub "ring".
5. Elektrozaczep: Jeśli system posiada elektrozaczep, podłącz odpowiednie przewody do zacisków oznaczonych jako "elektrozaczep" lub "EZ".
6. Użyj multimetru: W weryfikacji połączeń może pomóc multimetr, którym można sprawdzić ciągłość obwodu lub napięcie na poszczególnych żyłach.
7. Testuj: Po każdym podłączeniu, włącz zasilanie i sprawdź, czy unifon działa poprawnie. Jeśli nie, odłącz zasilanie i spróbuj innego połączenia.

Testowanie i usuwanie usterek: gdy domofon nie działa jak należy

Uruchomienie i test kluczowych funkcji: czy wszystko działa jak należy?

1. Włącz zasilanie: Po zakończeniu instalacji, włącz zasilanie systemu domofonowego.
2. Test wywołania: Naciśnij przycisk dzwonka na kasecie zewnętrznej. Sprawdź, czy w unifonie rozlega się sygnał dzwonka.
3. Test rozmowy: Po odebraniu połączenia przez unifon, sprawdź jakość rozmowy. Usłysz, czy rozmówca Cię dobrze słyszy i czy Ty słyszysz rozmówcę.
4. Test otwierania elektrozaczepu: Naciśnij przycisk otwierania elektrozaczepu w unifonie. Sprawdź, czy furtka lub drzwi otwierają się bezproblemowo.
5. Test dodatkowych funkcji: Jeśli Twój domofon posiada dodatkowe funkcje (np. otwarcie drugiego wyjścia, tryb głośnomówiący), przetestuj je wszystkie.

Domofon nie dzwoni? Gdzie szukać przyczyny?

Jeśli po instalacji domofon nie reaguje na naciśnięcie przycisku dzwonka, najczęstsze przyczyny to: błędne podłączenie przewodu odpowiedzialnego za sygnał wywołania (dzwonek) sprawdź, czy jest podłączony do właściwego zacisku w unifonie i kasecie zewnętrznej. Może to być również uszkodzony przycisk dzwonka w kasecie zewnętrznej lub nieprawidłowe ustawienie zworek w systemie cyfrowym. Warto również sprawdzić ciągłość tego konkretnego przewodu za pomocą multimetru.

Nie słychać rozmówcy lub Ciebie nie słychać – co sprawdzić w pierwszej kolejności?

Problemy z dźwiękiem, czyli brak słyszalności rozmówcy lub niemożność przekazania własnego głosu, zazwyczaj wynikają z nieprawidłowego podłączenia przewodów mikrofonu lub głośnika. Sprawdź, czy żyły te są podłączone do odpowiednich zacisków w obu urządzeniach. Czasami przyczyną może być uszkodzenie samego głośnika lub mikrofonu, lub po prostu zabrudzone styki. Warto delikatnie oczyścić styki i ponownie dokręcić przewody. Upewnij się także, że nie ma żadnych przeszkód fizycznych blokujących otwory głośnika lub mikrofonu.

Przeczytaj również: Zgubiony chip? Gdzie dorobić chip do domofonu i ile to kosztuje

Elektrozaczep nie otwiera furtki – jak zdiagnozować i naprawić problem?

Kiedy wezwać specjalistę? Granice samodzielnej instalacji

Chociaż samodzielna instalacja domofonu jest często możliwa, istnieją sytuacje, w których lepiej zdać się na pomoc profesjonalisty. Oto kilka przykładów:

• Bardzo stare lub skomplikowane instalacje: Jeśli masz do czynienia z nietypowym, starym systemem, którego schemat jest niejasny, lub instalacja jest bardzo rozbudowana (np. w dużym budynku wielorodzinnym), ingerencja może być ryzykowna.
• Brak podstawowej wiedzy z zakresu elektryki: Jeśli nie czujesz się pewnie przy pracach z prądem lub nie rozumiesz podstawowych zasad bezpieczeństwa elektrycznego, lepiej nie ryzykować.
• Uporczywe problemy po wielokrotnych próbach: Jeśli po kilku próbach samodzielnego rozwiązania problemu domofon nadal nie działa poprawnie, może to oznaczać głębszą awarię, którą trudniej zdiagnozować bez specjalistycznego sprzętu i wiedzy.
• Uszkodzenia okablowania w ścianie: Jeśli podejrzewasz, że problem leży w uszkodzonym okablowaniu ukrytym w ścianie (np. po remoncie), naprawa może wymagać prac budowlanych i specjalistycznych narzędzi.
• Systemy wielorodzinne z centralą: W przypadku systemów domofonowych w blokach, które posiadają centralę zarządzającą, samodzielne próby modyfikacji mogą wpłynąć na działanie całego systemu i spowodować problemy u innych mieszkańców.

Pamiętaj, że bezpieczeństwo jest najważniejsze. Jeśli masz jakiekolwiek wątpliwości co do swoich umiejętności lub bezpieczeństwa pracy, zawsze lepiej wezwać wykwalifikowanego technika.
